专利号: 2018107870901
申请人: 台州智子科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 运动;游戏;娱乐活动
更新日期:2025-04-21
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

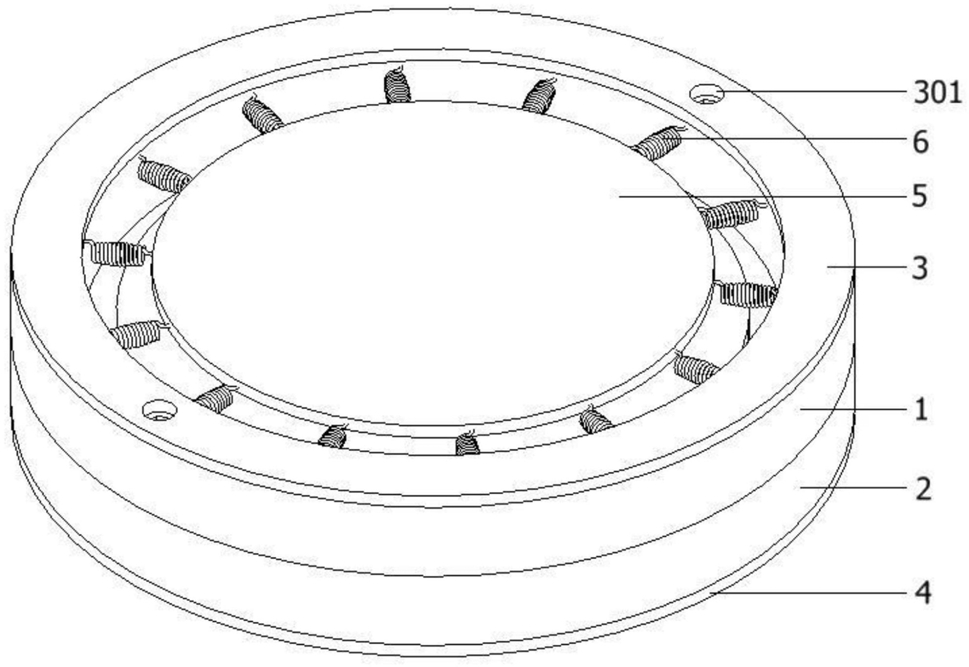

1.体育训练用的弹跳训练器,其特征在于:该体育训练用的弹跳训练器包括圆筒、沉头通孔、加重圆块、圆形凹槽、螺纹孔、第一防滑垫层、第一圆形孔、第二防滑垫层、第二圆形孔、弹跳布、弹簧、螺栓、软质橡胶层、魔术贴毛层、魔术贴勾层和橡胶圆块;所述圆筒内端相邻上方开口端部位设置有一张所述弹跳布,且弹跳布呈圆形结构,其直径小于所述圆筒内端直径;所述圆筒内端与所述弹跳布之间通过十四个以所述圆筒内端轴心为轴线呈环形阵列状分布的所述弹簧相连接;所述圆筒顶端面以其内端轴心为轴线呈环形阵列状共开设有两处所述沉头通孔;所述圆筒顶端面通过黏合剂粘接有一层所述第一防滑垫层;所述第一防滑垫层相对应于所述圆筒顶端面所开设的两处所述沉头通孔位置处均开设有一处与其直径相等的所述第一圆形孔;所述加重圆块顶端面相对应所述圆筒所开设的两处所述沉头通孔部位处均开设有一处所述螺纹孔;所述圆筒与所述加重圆块之间通过两个尾端穿过所述沉头通孔与所述螺纹孔螺纹配合的所述螺栓固定相连接。

2.如权利要求1所述体育训练用的弹跳训练器,其特征在于:所述圆筒底端面设置有一个与其外径相一致的所述加重圆块;所述加重圆块顶端面轴心部位向下开设有一处所述圆形凹槽,所述圆形凹槽内放置有五层相互叠加的所述软质橡胶层。

3.如权利要求1所述体育训练用的弹跳训练器,其特征在于:所述圆形凹槽内所放置的所述软质橡胶层的数量并不局限于五层,其数量可增减。

4.如权利要求1所述体育训练用的弹跳训练器,其特征在于:三层所述软质橡胶层相加的厚度与所述圆形凹槽的深度相一致。

5.如权利要求1所述体育训练用的弹跳训练器,其特征在于:所述软质橡胶层顶端面边缘部位通过黏合剂粘接有一层所述魔术贴毛层,且软质橡胶层底端面边缘部位通过黏合剂粘接有一层所述魔术贴勾层,故五层所述软质橡胶层中每相邻的所述软质橡胶层之间通过所述魔术贴毛层与所述魔术贴勾层粘接相连接。

6.如权利要求1所述体育训练用的弹跳训练器,其特征在于:所述加重圆块底端面通过黏合剂粘接有一层所述第二防滑垫层,所述第二防滑垫层上呈矩形间隔整列状共开设有九处所述第二圆形孔,九处所述第二圆形孔内均过盈配合连接有一块所述橡胶圆块。

7.如权利要求1所述体育训练用的弹跳训练器,其特征在于:九块所述橡胶圆块顶端面依次涂画有阿拉伯数字符号“0、1、2、3、4、5、6、7、8”。
