专利号: 2018107826881
申请人: 温州联睿工业产品设计有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 水利工程;基础;疏浚
更新日期:2025-04-21
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

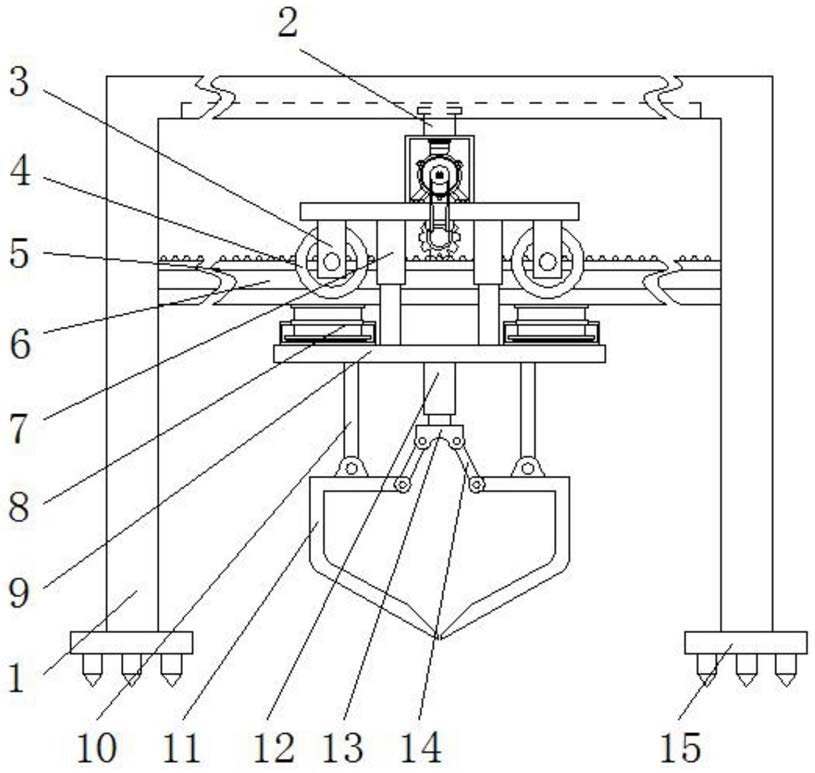

1.一种超深基坑排土装置,包括支架(1),其特征在于:

所述支架(1)内壁的顶部滑动连接有移动装置(2),所述移动装置(2)底部的两侧通过连接板(3)转动连接有滚轮(4),所述移动装置(2)底部的中间啮合有齿条(5),所述齿条(5)的底部固定连接有滑轨(6),所述滑轨(6)的两端与支架(1)内壁的两侧固定连接;

其中,所述移动装置(2)的底部且位于两个滚轮(4)相对的一侧之间固定连接有第一伸缩杆(7),所述第一伸缩杆(7)的底端固定连接有固定板(9),所述固定板(9)顶部的两侧均固定连接有缓冲装置(8),所述缓冲装置(8)的顶部与滑轨(6)的底部滑动连接,所述固定板(9)底部的两侧均固定连接有连杆(10),所述连杆(10)的底端转动连接有抓斗(11);

其中,所述固定板(9)的底部且位于两个连杆(10)相对的一侧之间固定连接有第二伸缩杆(12),所述第二伸缩杆(12)的底端固定连接有连接头(13),所述连接头(13)的底部通过连接件(14)连接有抓斗(11)的右端。

2.根据权利要求1所述的一种超深基坑排土装置,其特征在于:所述移动装置(2)包括滑块(201),所述滑块(201)的顶部与支架(1)内壁的顶部滑动连接,所述滑块(201)的底部固定连接有电机箱(202),所述电机箱(202)的底部固定连接有移板(205)。

3.根据权利要求2所述的一种超深基坑排土装置,其特征在于:所述移板(205)的底部转动连接有齿轮(206),所述齿轮(206)与齿条(5)啮合,所述电机箱(202)的内壁固定连接有电机(203),所述电机(203)的输出端固定连接有第一皮带轮(204),所述第一皮带轮(204)通过皮带轮转动连接有第二皮带轮(207),所述第二皮带轮(207)通过轴固定连接有齿轮(206)。

4.根据权利要求1所述的一种超深基坑排土装置,其特征在于:所述缓冲装置(8)包括第三伸缩杆(801),所述第三伸缩杆(801)的顶端与滑轨(6)的顶部滑动连接,所述第三伸缩杆(801)的底端贯穿空槽(801)且延伸至空槽(802)的内部,所述第三伸缩杆(801)位于空槽(801)内部的一端通过弹簧与空槽(801)内壁的底部固定连接。

5.根据权利要求1所述的一种超深基坑排土装置,其特征在于:所述支架(1)底部的两侧均固定连接有固定脚(15)。
