专利号: 2018107823633
申请人: 徐正兴
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-04-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

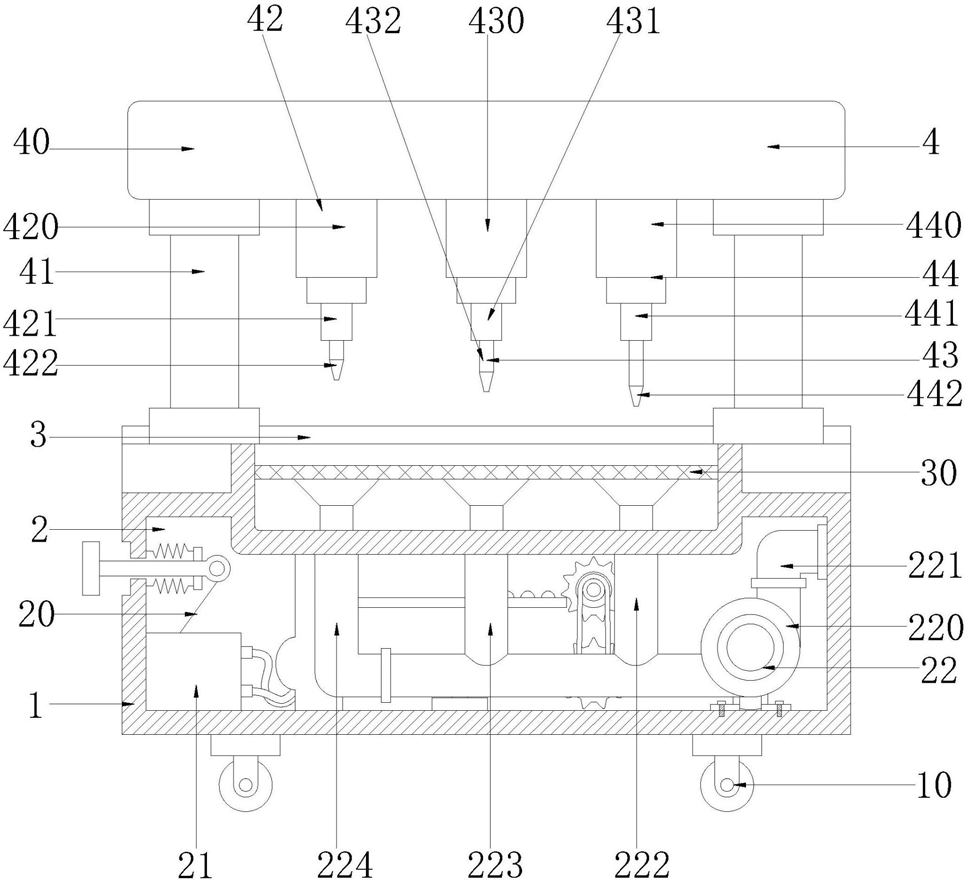

1.一种具有刀片补偿的铣削工具,其结构包括加工装置主体、底部控制传动箱、工件传送装置、工件铣削装置,所述加工装置主体通过螺栓铆合连接于工件铣削装置下方,所述底部控制传动箱通过螺栓铆合连接于工件传送装置与行走万向轮之间,所述工件传送装置通过螺栓铆合连接于底部控制传动箱上方,所述工件铣削装置通过螺栓铆合连接于工件传送装置上方,其特征在于:所述加工装置主体设有行走万向轮,所述行走万向轮通过螺栓铆合连接于底部控制传动箱底部四个对角上;

所述底部控制传动箱设有启动触发机构、电源控制机构、清渣装置、铣削电路控制机构、控制传动电机、总控制电源盒,所述启动触发机构通过螺栓铆合连接于底部控制传动箱内壁上,所述电源控制机构通过螺栓铆合连接于底部控制传动箱内部底面上,所述清渣装置通过螺栓铆合连接于底部控制传动箱内部,所述铣削电路控制机构通过螺栓与电源控制机构铆合连接于同一水平面上,所述控制传动电机通过螺栓铆合连接于总控制电源盒上方,所述总控制电源盒通过螺栓铆合连接于控制传动电机与底部控制传动箱之间;

所述工件传送装置设有第一过滤网、工件传送台,所述第一过滤网嵌设于工件传送台下方,所述工件传送台通过螺栓铆合连接于底部控制传动箱上表面;

所述工件传送台设有工件导送轨、第二过滤网,所述工件导送轨通过螺栓铆合连接于工件传送台上表面,所述第二过滤网嵌设于工件传送台上;

所述工件铣削装置设有顶部控制器、固定支撑杆、粗镗传动机构、半精镗传动机构、精镗传动机构,所述顶部控制器通过螺栓铆合连接于固定支撑杆上方,所述固定支撑杆通过螺栓铆合连接于顶部控制器与工件传送台之间,所述粗镗传动机构通过螺栓铆合连接于顶部控制器下方,所述半精镗传动机构通过螺栓铆合连接于粗镗传动机构与精镗传动机构之间,所述精镗传动机构通过螺栓与粗镗传动机构铆合连接于同一水平面上。

2.根据权利要求1所述的一种具有刀片补偿的铣削工具,其特征在于:所述启动触发机构设有启动推杆、复位弹簧、弹簧固定杆、牵引线固定环、第一传动小滑轮、传动牵引线、触发转杆、触发小圆球,所述启动推杆嵌设于底部控制传动箱外壁上,所述复位弹簧连接于底部控制传动箱与弹簧固定杆之间,所述弹簧固定杆垂直焊接于启动推杆上下两侧。

3.根据权利要求2所述的一种具有刀片补偿的铣削工具,其特征在于:所述牵引线固定环垂直焊接于启动推杆一端,所述第一传动小滑轮通过螺栓铆合连接于启动推杆下方,所述第一传动小滑轮通过螺栓铆合连接于底部控制传动箱内壁上,所述传动牵引线连接于牵引线固定环与触发转杆之间,所述触发转杆通过螺栓铆合连接于电源控制机构上,所述触发小圆球垂直焊接于触发转杆上。

4.根据权利要求1所述的一种具有刀片补偿的铣削工具,其特征在于:所述电源控制机构设有辅助控制电源盒、固定连接导线、电路连接柱、通电导杆,所述辅助控制电源盒通过螺栓铆合连接于启动推杆下方,所述固定连接导线连接于辅助控制电源盒与电路连接柱之间,所述电路连接柱通过螺栓铆合连接于底部控制传动箱内部底面上,所述通电导杆均匀等距嵌设于电路连接柱内壁上。

5.根据权利要求1所述的一种具有刀片补偿的铣削工具,其特征在于:所述清渣装置设有清渣真空泵、清渣导出管、第一清渣管、第二清渣管、第三清渣管,所述清渣真空泵通过螺栓铆合连接于底部控制传动箱内壁上,所述清渣导出管通过螺栓铆合连接于清渣真空泵上方,所述第一清渣管嵌设于第一过滤网下方,所述第二清渣管垂直焊接于第一清渣管与第三清渣管之间,所述第三清渣管垂直焊接于第一过滤网下方。

6.根据权利要求1所述的一种具有刀片补偿的铣削工具,其特征在于:所述铣削电路控制机构设有小圆球装载槽、卡杆固定支架、平衡卡杆、传动大齿轮、齿轮传送带、传动小齿轮、通电金属球、平衡杆转轴、控制平衡杆,所述小圆球装载槽嵌设于平衡卡杆一端,所述卡杆固定支架通过螺栓铆合连接于平衡卡杆与底部控制传动箱之间,所述平衡卡杆通过螺栓铆合连接于卡杆固定支架上,所述传动大齿轮通过螺栓铆合连接于底部控制传动箱内壁上。

7.根据权利要求6所述的一种具有刀片补偿的铣削工具,其特征在于:所述齿轮传送带连接于传动大齿轮与传动小齿轮之间,所述传动小齿轮通过螺栓铆合连接于传动大齿轮上方,所述通电金属球嵌设于控制平衡杆上,所述平衡杆转轴通过螺栓铆合连接于控制平衡杆与底部控制传动箱之间,所述控制平衡杆通过螺纹啮合连接于平衡杆转轴上。

8.根据权利要求1所述的一种具有刀片补偿的铣削工具,其特征在于:所述粗镗传动机构设有粗镗液压主杆、粗镗液压支杆、粗镗加工头,所述粗镗液压主杆通过螺栓铆合连接于顶部控制器下方,所述粗镗液压支杆通过过度配合连接于粗镗液压主杆下方,所述粗镗加工头通过螺纹啮合连接于粗镗液压支杆下方。

9.根据权利要求1所述的一种具有刀片补偿的铣削工具,其特征在于:所述半精镗传动机构设有半精镗液压主杆、半精镗液压支杆、半精镗加工头,所述半精镗液压主杆通过螺栓铆合连接于顶部控制器下方,所述半精镗液压支杆通过过度配合连接于半精镗液压主杆下方,所述半精镗加工头通过螺纹啮合连接于半精镗液压支杆下方。

10.根据权利要求1所述的一种具有刀片补偿的铣削工具,其特征在于:所述精镗传动机构设有精镗液压主杆、精镗液压支杆、精镗加工头,所述精镗液压主杆通过螺栓铆合连接于顶部控制器下方,所述精镗液压支杆通过过度配合连接于精镗液压主杆下方,所述精镗加工头通过螺纹啮合连接于精镗液压支杆下方。
