专利号: 2018107556825
申请人: 临沂文衡信息技术有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2025-04-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

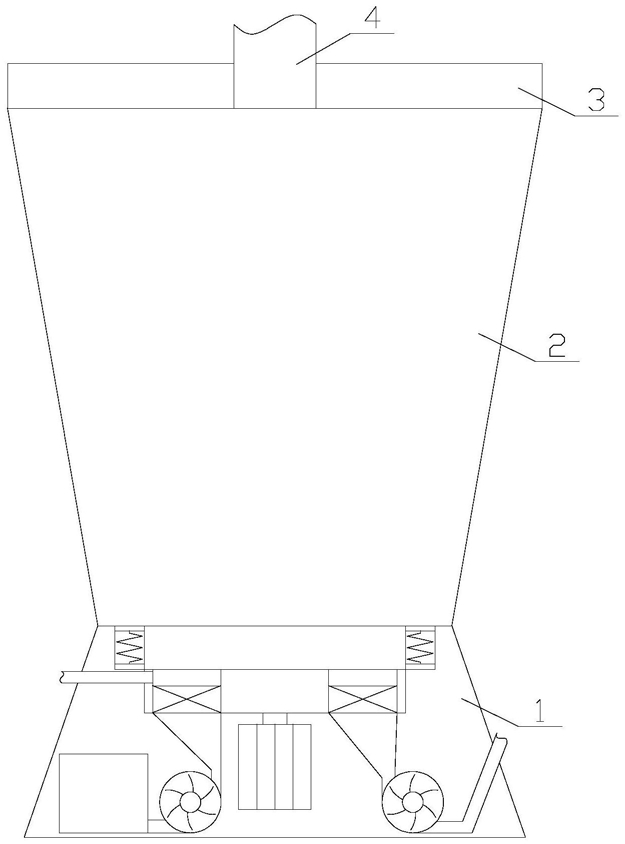

1.一种具有过滤功能的脂肪采集瓶,其特征在于,包括底座(1)、瓶体(2)、瓶盖(3)和进料管(4),所述瓶体(2)固定在底座(1)的上方,所述瓶盖(3)设置在瓶体(2)的上方,所述进料管(4)竖向设置,所述进料管(4)的底端与瓶体(2)连通,所述进料管(4)的顶端与瓶盖(3)的外部连通,所述底座(1)内设有过滤机构;

所述过滤机构包括电机(5)、转盘(6)、第一水泵(9)、再生单元、固定盘(12)和若干限位单元,所述电机(5)竖向设置在底座(1)内的底部,所述转盘(6)设置在电机(5)的上方,所述电机(5)与转盘(6)传动连接,所述固定盘(12)设置在底座(1)内的顶部,所述转盘(6)与固定盘(12)抵靠,所述第一水泵(9)和再生单元分别设置在电机(5)的两侧,所述第一水泵(9)与底座(1)的外部连通,各限位单元周向均匀分布在固定盘(12)的外周,所述转盘(6)上设有两个分离单元,两个分离单元中,其中一个分离单元与再生单元连接,另一个分离单元与第一水泵(9)连接,所述固定盘(12)上设有进液孔(17),所述固定盘(12)的下方设有两个定位单元,所述定位单元与分离单元一一对应;

所述再生单元包括第二水泵(11)和存储箱(10),所述第二水泵(11)的一端与存储箱(10)连通,所述第二水泵(11)的另一端通过两个分离单元中的其中一个分离单元连接,所述存储箱(10)内充满清洗液;

所述分离单元包括通孔(7)、过滤网(8)和两个定位槽(19),所述通孔(7)设置在转盘(6)上,所述过滤网(8)设置在通孔(7)内的底部,两个定位槽(19)分别设置在通孔(7)的两侧,两个定位槽(19)相互垂直;

所述定位单元包括两个定位块(18),所述定位块(18)的数量与定位槽(19)的数量相等,所述定位块(18)与定位槽(19)一一对应,所述定位块(18)与定位槽(19)匹配;

所述限位单元包括升降槽(13)、限位块(14)、弹簧(15)和固定块(16),所述升降槽(13)竖向设置,所述限位块(14)和固定块(16)分别设置在升降槽(13)内的底部和顶部,所述限位块(14)与固定盘(12)固定连接,所述固定块(16)与底座(1)固定连接,所述弹簧(15)设置在固定块(16)与限位块(14)之间,所述弹簧(15)竖向设置,所述弹簧(15)的顶端与固定块(16)固定连接,所述弹簧(15)的底端与限位块(14)固定连接,所述弹簧(15)处于压缩状态。

2.如权利要求1所述的具有过滤功能的脂肪采集瓶,其特征在于,所述电机(5)为伺服电机。

3.如权利要求1所述的具有过滤功能的脂肪采集瓶,其特征在于,所述过滤网(8)为活性炭过滤网。

4.如权利要求1所述的具有过滤功能的脂肪采集瓶,其特征在于,所述第一水泵(9)和第二水泵(11)均为离心泵。

5.如权利要求1所述的具有过滤功能的脂肪采集瓶,其特征在于,所述瓶体(2)的制作材料为无色透明塑料。

6.如权利要求1所述的具有过滤功能的脂肪采集瓶,其特征在于,所述瓶盖(3)的下方设有橡胶密封圈。

7.如权利要求1所述的具有过滤功能的脂肪采集瓶,其特征在于,所述清洗液为有机溶液。

8.如权利要求1所述的具有过滤功能的脂肪采集瓶,其特征在于,所述瓶体(2)上设有刻度。

9.如权利要求1所述的具有过滤功能的脂肪采集瓶,其特征在于,所述限位块(14)的两侧均设有密封条。

10.如权利要求1所述的具有过滤功能的脂肪采集瓶,其特征在于,所述底座(1)的制作材料为不锈钢。
