1.一种基于Visio网络拓扑结构图自生成的隐写方法，其特征在于，包括：

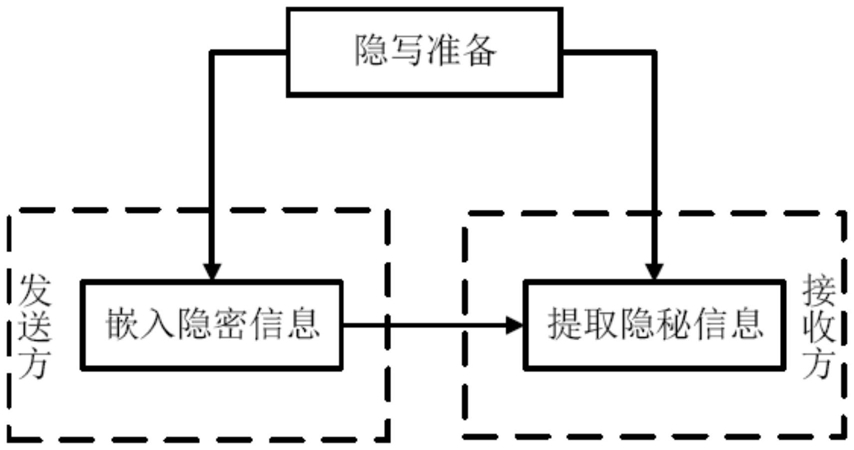

(1)准备步骤：通信双方预先约定基于自由树的Visio网络拓扑结构图自生成规则，即确定树状的Visio网络拓扑结构图中可出现的所有网络设备图元集合S＝{s1,s2,…,sn}，根节点的候选图元集合E0＝{e0,1,e0,2,..,e0,t(0)},以及对于sy(1≤y≤n)，其子节点图元的候选集合Ey＝{ey,1,ey,2,..,ey,t(y)}；约定标识载密Visio网络拓扑结构图生成顺序信息的位数为l1，且该信息隐藏于各载密Visio网络拓扑结构图前序遍历的第x个非根节点；约定嵌入信息的最初l2位标识隐秘信息的总长度L；约定用于确定各候选集合中图元排列顺序的伪随机数生成器；约定所采用的隐秘信息加密算法，隐写密钥key，以及用于生成隐秘信息加密密钥和伪随机数生成器种子的哈希算法H；

其中，n表示S中网络设备图元的个数；t(0)是E0中图元的个数，对于所有的z∈[1,t(0)],e0,z∈S；t(y)是Ey中图元的个数；

(2)嵌入隐秘信息步骤：发送方利用约定的哈希算法H生成密钥k1＝H(key)，并用以对隐秘信息M进行加密得到M*，再将加密的隐秘信息M*的长度L与密钥k1的前l2位g(k1,l2,1)作按* *位异或运算得到 进而得到待嵌入信息M’＝L+M ；根据待嵌入信息

M’的长度确定要生成的Visio网络拓扑结构图幅数为r，并根据待嵌入信息的需要，采用约定的基于自由树的Visio网络拓扑结构图自生成规则生成r幅载密Visio网络拓扑结构图,记作F＝{f1,f2,…,fr}：在每幅载密Visio网络拓扑结构图fi(i＝1,2,…,r)的生成过程中，首先将其序号i与密钥k1的前l1位g(k1,l1,1)作按位异或运算得到网络拓扑结构图生成顺序标识序列 再根据待嵌入的隐秘信息，按前序遍历的顺序依次确定各节点上的图元以实现信息隐藏，其中在第x个节点中隐藏的信息除按序选择的隐秘信息外还包括顺序标识序列I*；在所有信息嵌入完成后，将所有载密网络网络拓扑结构图发送给接收方；

其中，g(k1,l2,1)表示从k1的第1个比特开始连续取l2个比特； 表示按位异或运算；g(k1,l1,1)表示从k1的第1个比特开始连续取l1个比特；

(3)提取隐秘信息步骤：接收方收到所有载密Visio网络拓扑结构图后，首先利用约定的哈希算法H生成密钥k1＝H(key)；从约定的各载密Visio网络拓扑结构图的第x个节点中提取出前l1位的载密Visio网络拓扑结构图生成顺序标识序列I*，并取密钥k1的前l1位g(k1,l1,1)，与I*作按位异或运算得到嵌入顺序 将各载密Visio网络拓扑结构图按其嵌入顺序进行排列得到载密Visio网络拓扑结构图序列F＝{f1,f2,…,fr}；按顺序从各载密Visio网络拓扑结构图中提取嵌入的信息M’：对于每幅载密Visio网络拓扑结构图fi，利用前序遍历确定节点的生成顺序Oi＝{oi,1,oi,2,…,oi,a}，并按此顺序提取所有节点隐藏的信息；提取结束后取M’前l2位信息L*＝g(M’,l2,1)与密钥k1的前l2位g(k1,l2,1)作按位异或运算，得到加密隐秘信息M*的长度 提取M’中的加密隐秘信息M*，即g(M’,L,l2+1)，以密钥k1解密得到传递的隐秘信息M；

其中，r表示载密Visio网络拓扑结构图的幅数；a表示载体fi中节点的个数。

2.如权利要求1所述的基于Visio网络拓扑结构图自生成的隐写方法，其特征在于：所述的嵌入隐秘信息步骤包括如下过程：(2.1)嵌入准备：发送方利用约定的哈希算法H生成密钥k1＝H(key)，并用以对隐秘信息M进行加密得到M*，再将加密的隐秘信息M*的长度L与密钥k1的前l2位g(k1,l2,1)作按位异或运算得到 进而得到待嵌入信息确定所需生成的载密Visio网络拓扑结构图幅数 表示向上取整

操作，T是每张载密Visio网络拓扑结构图可隐藏的最大比特数，记载密Visio网络拓扑结构图序列为F＝{f1,f2,…,fr}；设定嵌入信息索引e初始值为0，即e＝0；执行过程(2.2)；

(2.2)确定载密Visio网络拓扑结构图生成顺序标识序列：对于序列F中的每幅载密Visio网络拓扑结构图fi(i＝1,2,…,r)，将其序号i与密钥k1的前l1位g(k1,l1,1)作按位异或运算得到该载体的嵌入顺序标识序列 执行过程(2.3)；

(2.3)确定Visio网络拓扑结构图中节点的生成顺序：对各载密Visio网络拓扑结构图fi，利用先序遍历方法确定其节点的生成顺序序列Oi＝{oi,1,oi,2,…,oi,a}，其中a为fi中节点的数目，oi,j(j＝1,2,…,a)表示载体fi中第j个生成节点的序号；执行过程(2.4)；

(2.4)生成载密Visio网络拓扑结构图：对于各载密Visio网络拓扑结构图fi，按照过程(2.3)得到的节点生成顺序序列Oi，并根据待嵌入的隐秘信息，依次确定各节点的图元：对于第i幅载密Visio网络拓扑结构图fi的根节点，即j＝1，其图元的候选集合为E0＝{e0,1,e0,2,..,e0,t(0)}；利用约定的哈希算法H生成候选集合中图元排列顺序伪随机数生成器的种子 再根据种子k2,0通过约定的伪随机数生成器生成候选集合中图元的排列顺序E*0＝{e*0,1,e*0,2,..,e*0,t(0)}；该节点可隐藏的比特数表示向下取整操作；确定根节点实际隐藏的比特数η0为：

进一步，计算索引值λ如下：

则为该节点选择图元e*0,λ，并更新嵌入信息索引e＝e+η0；重复执行过程(2.4)；

对于第i幅载密Visio网络拓扑结构图fi中用于隐藏载密Visio网络拓扑结构图生成顺序信息的第oi,x个节点，找到其父节点序号oi,p(1≤p

则为该节点选择图元e*k,λ，并更新嵌入信息索引e＝e+ηx；如果i＝r且x＝a，结束嵌入过程，执行过程(2.5)，否则，重复执行过程(2.4)；

对于第i幅载密Visio网络拓扑结构图fi中序号为oi,j(j≠1且j≠x)的其他各节点，找到其父节点序号oi,p(1≤p

进一步，计算索引值λ如下：

则为该节点选择图元e*k,λ，并更新嵌入信息索引e＝e+ηj；如果i＝r且j＝a，结束嵌入过程，执行过程(2.5)，否则，重复执行过程(2.4)。

(2.5)发送载密Visio网络拓扑结构图：将生成完毕后的载密Visio网络拓扑结构图全部发送给接收方。

3.如权利要求1所述的基于Visio网络拓扑结构图自生成的隐写方法，其特征在于：所述的提取隐秘信息步骤包括如下过程：(3.1)提取准备：接收方收到所有载密Visio网络拓扑结构图后，利用约定的哈希算法H生成密钥k1＝H(key)；设定提取信息索引e初始值为0，即e＝0；初始化提取的隐秘信息M’为空；执行过程(3.2)；

(3.2)确定载密Visio网络拓扑结构图的提取顺序：对于各载密Visio网络拓扑结构图f，从约定的第x个节点中提取载密Visio网络拓扑结构图生成顺序标识序列，即对该节点找到其父节点序号op(1≤p

1)作按位异或运算得到嵌入顺序 将各载密Visio网络拓扑结构图

按其嵌入顺序i进行从小到大排列得到载密Visio网络拓扑结构图序列F＝{f1,f2,…,fr}，r为载密Visio网络拓扑结构图的幅数；执行过程(3.3)；

(3.3)确定载密Visio网络拓扑结构图中节点的生成顺序：对各载密Visio网络拓扑结构图fi，利用先序遍历方法确定其节点的生成顺序序列Oi＝{oi,1,oi,2,…,oi,a}，其中a为fi中节点的数目，oi,j(j＝1,2,…,a)表示载体fi中第j个生成节点的序号；执行过程(3.4)；

(3.4)提取载密Visio网络拓扑结构图中的隐秘信息：对于各载密Visio网络拓扑结构图fi，按照过程(3.3)得到的节点生成顺序序列Oi，依次从各节点图元中提取隐秘信息：对于第i幅载密Visio网络拓扑结构图fi的根节点，即j＝1，其图元的候选集合为E0＝{e0,1,e0,2,..,e0,t(0)}；利用约定的哈希算法H生成候选集合中图元排列顺序伪随机数生成器的种子 再根据种子k2,0通过约定的伪随机数生成器生成候选集合中图元的排列顺序E*0＝{e*0,1,e*0,2,..,e*0,t(0)}；该节点可隐藏的比特数 取当前节点图元在E*0中的索引值λ，λ＝λ-1，并将λ转换为长度为c0的二进制比特序列Λ，即为该节点所隐藏的隐秘信息，M’＝M’||Λ，“||”表示二进制比特序列的连接操作；更新提取信息索引e＝e+c0；重复执行过程(3.4)；

对于第i幅载密Visio网络拓扑结构图fi中,用于隐藏载密Visio网络拓扑结构图生成顺序信息的第oi,x个节点，找到其父节点序号oi,p(1≤p

对于第i幅载密Visio网络拓扑结构图fi中序号为oi,j(j≠1且j≠x)的其他各节点，找到其父节点序号oi,p(1≤p

λ，λ＝λ-1，并将λ转换为长度为ck的二进制比特序列Λ，即为该节点所隐藏的隐秘信息，则M’＝M’||Λ；更新提取信息索引e＝e+ck；如果i＝r且x＝a，结束隐秘信息提取过程，执行过程(3.5)，否则，重复执行过程(3.4)；

*

(3.5)解密所提取的隐秘信息：对于过程(3.4)所提取得到的信息M’，取其前l2位得到L＝g(M’,l2,1)，并与密钥k1的前l2位g(k1,l2,1)作按位异或运算，得到加密隐秘信息M*的长度 再从M’中的取得加密隐秘信息M*，即g(M’,L,l2+1)以密钥k1解密，得到所传递隐秘信息的明文形式M。
