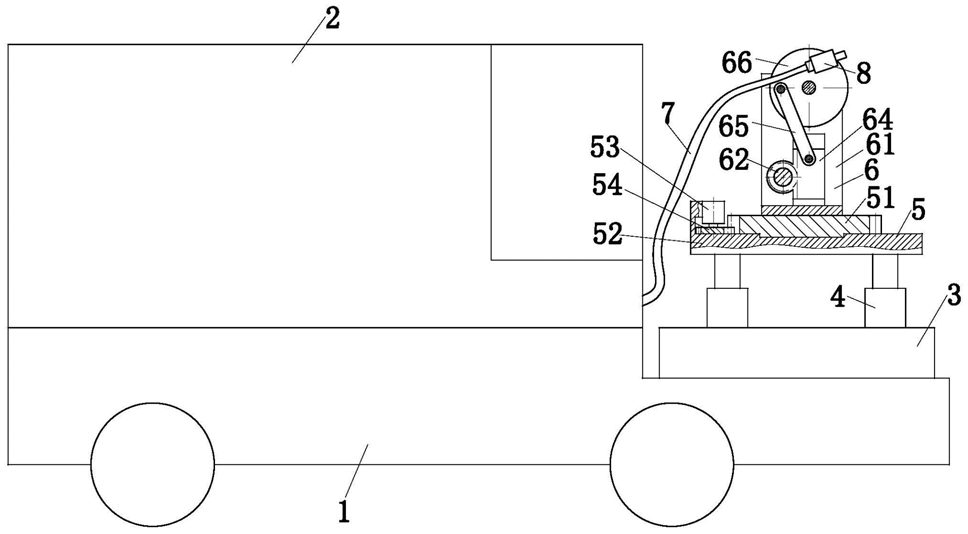

1.一种救援消防车，包括车体(1)、车箱(2)、液压台(3)、液压缸(4)、回转台(5)、角度调节架(6)、水管(7)和水炮(8)；所述车箱(2)固定于车体(1)的尾部，车箱(2)用于储存冷却水或泡沫液；所述液压台(3)位于车体(1)头部；所述液压缸(4)与液压台(3)为可拆卸式连接；

所述回转台(5)固定于液压缸(4)上端，其特征在于：所述角度调节架(6)固定于回转台(5)上，角度调节架(6)用于调节水炮(8)发射角度；所述水管(7)的一端与车箱(2)连通，水管(7)的另一端与水炮(8)连通；所述水炮(8)位于角度调节架(6)上，水炮(8)用于发射冷却水或泡沫液；其中，所述液压台(3)包括台体(31)、齿圈(33)、凸轮(34)、齿轮一(36)、齿条一(37)和按压柱(38)，所述台体(31)上均布置有四个安装槽(311)且安装槽(311)与液压缸(4)下端相适配，台体(31)的中央设置有盲孔(312)；所述齿圈(33)套设在安装槽(311)侧壁上，且齿圈(33)的内外侧壁均设置有齿；所述凸轮(34)位于齿圈(33)的内侧，凸轮(34)与台体(31)转动连接，且凸轮(34)的大端圆弧壁设置有齿，凸轮(34)与齿圈(33)啮合；所述齿轮一(36)位于齿圈(33)外侧，齿轮一(36)的高度高于齿圈(33)，齿轮一(36)与齿圈(33)啮合；所述齿条一(37)位于齿轮一(36)下部，齿条一(37)与台体(31)滑动配合，且齿条一(37)的一端与齿轮一(36)啮合，齿条一(37)的另一端延伸至盲孔(312)内；所述按压柱(38)位于盲孔(312)上，按压柱(38)下移挤压齿条一(37)使齿条一(37)在台体(31)中滑动；

所述盲孔(312)内壁上设置有三片柱套(32)；所述柱套(32)包括本体(321)、圆柱滑动体(322)和弹簧一(323)，所述本体(321)的外形为四分之一圆柱壳；所述本体(321)的内侧弧面上设置有螺纹，本体(321)与按压柱(38)相适配；所述圆柱滑动体(322)与本体(321)垂直固连，圆柱滑动体(322)与台体(31)上设置的圆柱滑动体(322)槽相适配，圆柱滑动体(322)与台体(31)滑动连接；所述弹簧一(323)套设在圆柱滑动体(322)上，弹簧一(323)位于台体(31)内壁和本体(321)之间；

所述本体(321)上端面设置有L形手掰部(324)且L形手掰部(324)位于台体(31)外；

所述凸轮(34)的小端设置有活动吸盘(35)；所述活动吸盘(35)包括摆动体(351)和吸盘(352)，所述摆动体(351)的一端与吸盘(352)固连为一体，摆动体(351)的另一端与凸轮(34)的小端活动连接；所述吸盘(352)的盘面与液压缸(4)外壁相适配；

所述齿圈(33)包括分段体(331)、曲形连接杆(332)和弹销(333)，所述分段体(331)设置有多个，分段体(331)为圆弧状，分段体(331)的两端均设置有连接孔(3311)，连接孔(3311)的孔壁上设置有内凹部；所述曲形连接杆(332)的弯曲弧度与分段体(331)相同，曲形连接杆(332)设置有多个，曲形连接杆(332)用于穿入连接孔(3311)将分段体(331)连接为一个完整的圆，曲形连接杆(332)上设置有圆形凹槽；所述弹销(333)位于曲形连接杆(332)的圆形凹槽内，弹销(333)的上端面可被压缩至与曲形连接杆(332)上端面平齐，且弹销(333)与连接孔(3311)的内凹部相适配；

所述弹销(333)包括柱状销壳(3331)和弹簧二(3332)，所述弹簧二(3332)位于柱状销壳(3331)内部，且弹簧二(3332)的一端与柱状销壳(3331)的壳底固连，弹簧二(3332)的另一端延伸至柱状销壳(3331)外并与曲形连接杆(332)的圆形凹槽槽底固连；

所述齿条一(37)的一端部设置有滑头(371)，且滑头(371)位于盲孔(312)内；

所述角度调节架(6)包括安装体(61)、齿轮二(62)、电机一(63)、齿条二(64)、连杆(65)和转盘(66)，所述安装体(61)固定于回转台(5)中央；所述齿轮二(62)与安装体(61)转动连接；所述齿条二(64)位于齿轮二(62)旁侧，齿条二(64)与齿轮二(62)啮合；转盘(66)位于安装体(61)上端，转盘(66)与安装体(61)转动连接；所述连杆(65)的一端与转盘(66)边缘铰接，连杆(65)的另一端与齿条二(64)铰接；所述水炮(8)固定于转盘(66)上；所述电机一(63)固定于安装体(61)上，电机一(63)通过齿轮二(62)、齿条二(64)和连杆(65)驱动转盘(66)转动，转盘(66)转动改变水炮(8)发射角度；

所述回转台(5)包括回转体(51)、固定台(52)、电机二(53)和齿轮三(54)，所述回转体(51)位于固定台(52)中央，回转体(51)与固定台(52)转动配合，且回转体(51)侧壁上设置有齿；所述电机二(53)固定于固定台(52)边缘，电机二(53)用于驱动齿轮三(54)转动；所述齿轮三(54)固定于电机二(53)的转轴上，齿轮三(54)与回转体(51)啮合；

工作时，安装齿圈（33），将分段体（331）先放入安装槽（311）的侧壁处，再将曲形连接杆（332）通过连接孔（3311）安装到分段体（331）上，用曲形连接杆（332）将多个分段体（331）连接，使分段体（331）围合成一个圆完成齿圈（33）的装配，使得即使安装槽（311）的槽口半径略小于齿圈（33）的半径，依然可使得齿圈（33）能安装到安装槽（311）内，同时，安装槽（311）的槽口半径小于齿圈（33）的半径，安装槽（311）也较易将齿圈（33）固定；在将曲形连接杆（332）穿入连接孔（3311）内的过程中，将弹销（333）的上端压到与曲形连接杆（332）表面平齐，使曲形连接杆（332）可顺利进入连接孔（3311）内，当弹销（333）移动到连接孔（3311）的内凹部处时，弹销（333）在弹簧二（3332）的作用下复位，弹销（333）将曲形连接杆（332）卡止在分段体（331）的连接孔（3311）中，使得相邻的两个分段体（331）连接更加紧固，不易脱落，有利于齿圈（33）整体的牢固，方便了齿圈（33）的安装；

夹紧液压缸（4）时，用手将L形手掰部（324）掰开，使得按压柱（38）可直接被按压进入盲孔（312）内，在弹簧一（323）的作用下，本体（321）与按压柱（38）贴合，本体（321）将按压柱（38）固定在盲孔（312）内，无需使按压柱（38）在下压时保持转动；同时，在取出按压柱（38）时，用手再次将L形手掰部（324）掰开，直接取出按压柱（38），在按压柱（38）进入盲孔（312）内后，按压柱（38）挤压齿条一（37），在齿条一（37）上设置有滑头（371），有利于按压柱（38）顺利进入盲孔（312）内，同时，复位弹簧被压缩，齿条一（37）移动带动齿轮一（36）转动，齿轮一（36）带动齿圈（33）转动，齿圈（33）转动带动凸轮（34）转动，凸轮（34）的小端均移动并朝向齿圈（33）中央将放入安装槽（311）内的液压缸（4）夹紧；实现液压台（3）对液压缸（4）的固定；取出液压缸（4）时，只需将按压柱（38）从盲孔（312）内取出，复位弹簧复位，凸轮（34）复位，液压缸（4）被台体（31）松开，方便了液压缸（4）的维修和更换；

调整水炮（8）方位时，用电机一（63）驱动齿轮二（62）转动，齿轮二（62）转动带动齿条二（64）直线运动，齿条二（64）驱动连杆（65）使转盘（66）转动，转盘（66）转动改变了水炮（8）的发射角度，驱动电机一（63）正反转动以调节水炮（8）的发射角度；用电机二（53）驱动齿轮三（54）正反转动，齿轮三（54）转动带动回转体（51）在固定台（52）上转动，回转体（51）转动将调整回转台（5），使回转台（5）上的角度调节架（6）方向改变，进而改变水炮（8）的发射方向。
