专利号: 2018107396440
申请人: 郑州四维机电装备制造有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2025-03-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.测试头组件,其特征在于:包括用于铰接在液压支架试验台上的液压缸,所述液压缸远离液压缸与液压支架试验台铰接位置的一端设有加载头,所述加载头具有用于顶压尾梁或掩护梁以进行加载的加载部,所述测试头组件还包括调节液压缸的摆动角度以使加载头正对尾梁或掩护梁加载的角度调节结构。

2.根据权利要求1所述的测试头组件,其特征在于:所述角度调节结构包括调节杆,所述调节杆的一端与液压缸铰接,另一端安装位置可调的装配在液压支架试验台上。

3.根据权利要求2所述的测试头组件,其特征在于:所述角度调节结构还包括与调节杆铰接的铰接座,所述调节杆通过铰接座安装位置可调的装配在液压支架试验台上。

4.根据权利要求2所述的测试头组件,其特征在于:所述调节杆为千斤顶。

5.根据权利要求1-4任意一项所述的测试头组件,其特征在于:所述加载头为长板结构,所述液压缸的数量为至少两个,各液压缸沿加载头的长度方向均布。

6.根据权利要求5所述的测试头组件,其特征在于:定义加载头背离液压缸与加载头铰接位置的一侧的侧面为加载面,加载面上凸设有加载块,所述加载块构成所述加载部。

7.根据权利要求6所述的测试头组件,其特征在于:所述加载块沿长板的长度方向安装位置可调的装配在加载面上。

8.根据权利要求7所述的测试头组件,其特征在于:所述加载面上沿加载头的长度方向设有多组用于形成加载块安装位的加载块固定孔,所述加载块通过加载块固定孔安装位置可调的装配在加载面上。

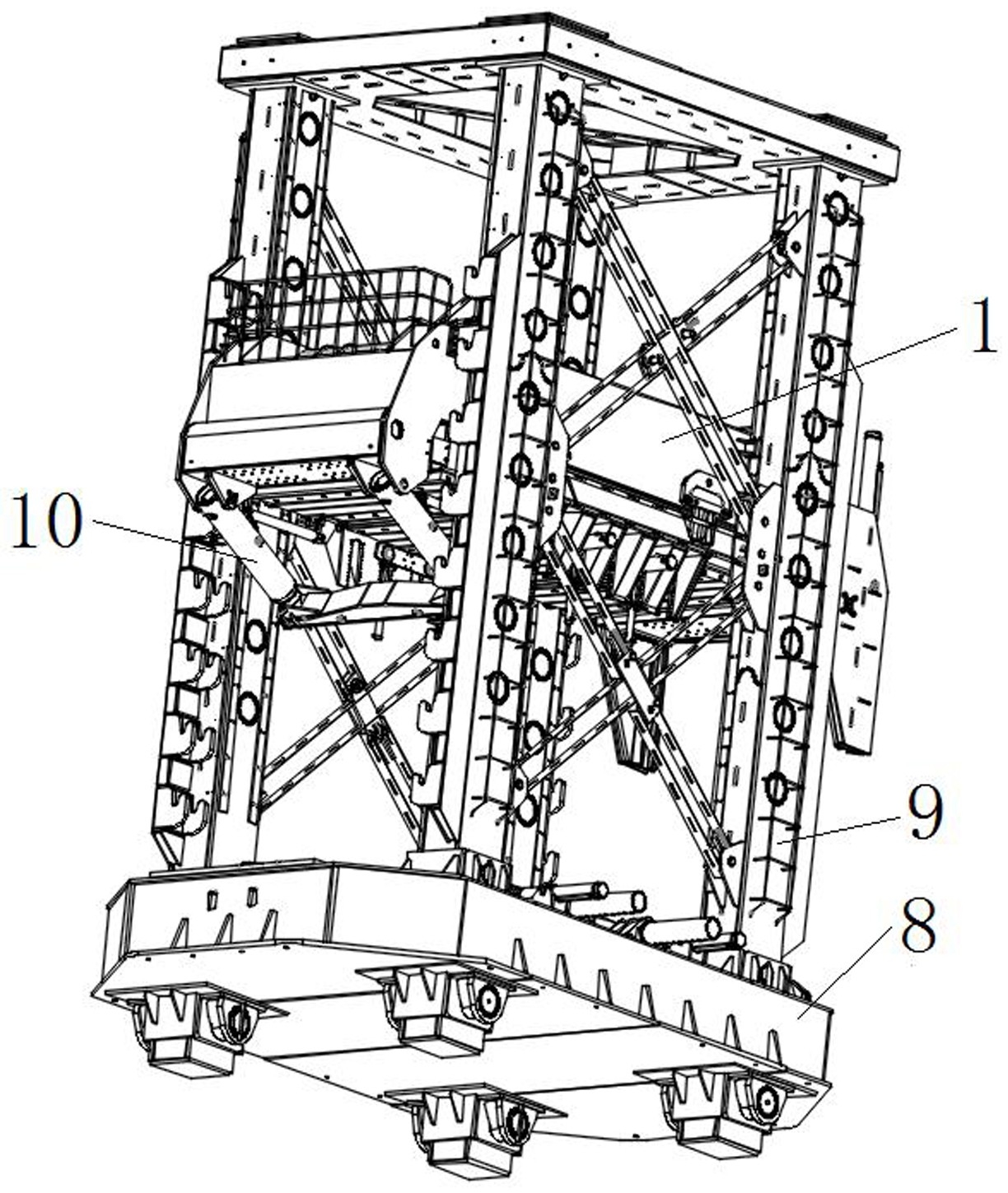

9.液压支架试验台,包括支撑座,所述支撑座上设有测试头组件,其特征在于:所述测试头组件为权利要求1-8任意一项所述的测试头组件。
