专利号: 2018107394657
申请人: 叶兆平
专利类型:发明专利
专利状态:已下证
专利领域: 塑料的加工;一般处于塑性状态物质的加工
更新日期:2025-04-21
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

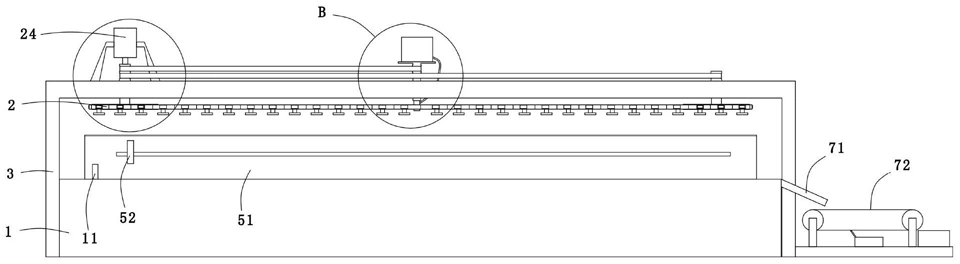

1.一种多级分筛的城市垃圾回收装置,其特征在于:包括分筛平台(1),用于放置物料;

翻料装置,用于摊平和翻动所述分筛平台(1)上堆积的物料;输送轨道(2),至少部分设于所述分筛平台(1)上方;负压分筛部件,与所述输送轨道(2)相配合,可通过负压吸附分筛平台(1)上的塑料垃圾;可左右动作的设于分筛平台(1)上的推料板(11),用于将分筛平台(1)上经过分拣后的物料推出分筛平台(1);

金属分拣装置,用于将经由分筛平台(1)上排出的物料中的金属垃圾进行筛选;

所述金属分拣装置包括设于所述分筛平台侧部的斜板(71)、设于该斜板下方的输送带(72)、设于输送带上的磁铁及用于对吸附在输送带(72)上的物料进行收集的集料部件;

所述集料部件包括设于所述输送带下方的集料斗(81)和固设于集料斗上的集料板(82),该集料板(82)一端与集料斗固连,另一端与输送带(72)相接触;

所述集料板(82)与输送带(72)相接触的一端上设有橡胶层(821);

还包括出料驱动装置,用于解除负压分筛部件对物料的吸附;

出料轨道(6),被解除负压吸附后的物料掉落至该出料轨道(6)上;

所述负压分筛部件包括间隔分布于所述输送轨道上的抽气头(31)、多个抽气管(32)、与所述多个抽气管相连通的抽气连接头(33)及与该抽气连接头相连通的抽气件(34);每个抽气头(31)对应连接一抽气管(32);

所述输送轨道(2)包括多个依次首尾铰接以形成输送带的连接件(21)、用于驱动输送带转动的两组齿轮件(22)、用于驱动所述齿轮件转动的驱动件及用于限位所述齿轮件的支架(23);所述负压分筛部件还包括可转动的穿设于所述支架(23)上的撑架(35),该撑架(35)与所述齿轮件(22)传动连接;所述抽气件(34)设于该撑架上,所述抽气连接头(33)与所述撑架(35)相连;所述抽气管(32)为螺旋状结构设置;

所述抽气头(31)的侧壁上均设有一个柱形的开孔(311),所述抽气头(31)内则设有与该开孔相连通的通道(312),所述出料驱动装置包括活塞件(41)、移动杆(42)、压部(43)、复位件(44)及抵触件(45),所述活塞件(41)为一金属球,该活塞件(41)可前后动作的设于所述通道内,所述移动杆(42)一端穿过所述抽气头(31)上的开孔,穿入至所述通道内,与所述活塞件相连,另一端位于所述抽气头外侧,所述压部(43)为金属或塑料制成,该压部(43)固连在所述移动杆穿出至抽气头外部的一端上,所述抵触件(45)为设于所述输送轨道(2)侧部位置上的延伸柱,该延伸柱上部与所述支架固连,下部具有突出至延伸柱的凸部,所述抵触件(45)靠近所述输送轨道(2)的一端为弧面结构设置,进一步的,所述抽气头(31)上设有气口(313),该气口(313)的位置对应于所述活塞件(41)上方位置,且气口(313)与所述通道(312)相连通;

所述活塞件(41)外壁上设有柔性层(411),该柔性层(411)为橡胶制成,通过粘接固连在活塞件的外壁上,所述通道(312)内壁上设有凹槽(314),所述开孔(311)与该凹槽(314)相连通,且该凹槽(314)的内表面为球面结构设置;

所述翻料装置包括两侧板(51)和翻料板(52),所述两个侧板(51)分别设于分筛平台(1)的左右两侧位置上,所述翻料板(52)可为金属制成,具有一定的宽度,且与分筛平台(1)上表面之间具有间距;

所述抽气头(31)为T字型结构设置,抽气头(31)内的通道(312)也为T字型结构设置,所述抽气头(31)底部为圆盘状,圆盘上间隔均匀的分布有多个吸气孔(315),且这些吸气孔(315)均与通道(312)相连通;

该凸部与抽气头之间的距离小于压部与抽气头外壁之间的距离,进而在输送轨道移动的过程中,凸部将会挤压所述压部。
