专利号: 2018107340981
申请人: 嘉兴福良纺织科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-11-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

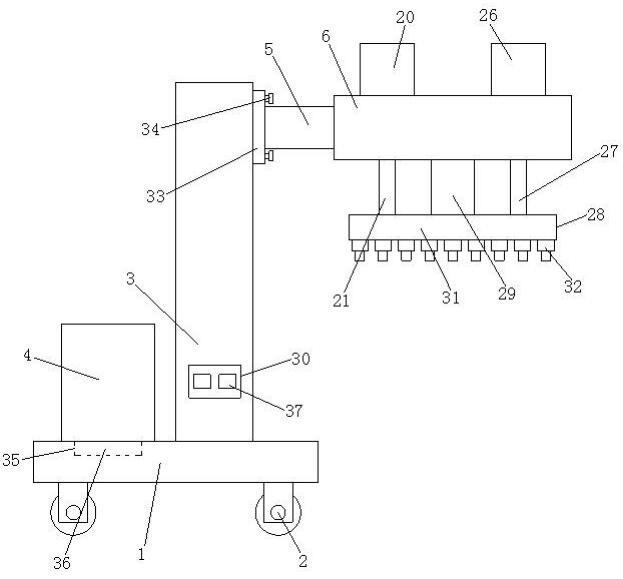

1.一种林业农垦喷洒装置,其特征在于:包括底板,底板的底部设置滑轮,滑轮方便人们推动喷洒装置,底板的顶部固定连接有支撑柱,底板的顶部固定安装有配重块,底板的顶部开设有凹槽,配重块的底部设置有与凹槽相适配的凸块,配重块防止支撑柱发生翻转,有效保护了喷洒装置,支撑柱远离配重块的一侧固定安装有横杆,横杆远离支撑柱的一端与调节装置固定连接,横杆远离调节装置的一端设置有基板,基板远离横杆的一侧与支撑柱的侧面接触,基板上设置有螺栓,螺栓的螺纹部贯穿基板且延伸至基板的外部与支撑柱固定连接,调节装置包括箱体,箱体内壁的底部从左到右依次设置有支座和正反转电机,正反转电机上设置有转轴,支座上设置有滚轴,滚轴的一端贯穿支座且延伸至支座的外部,延伸至支座外部的滚轴表面通过皮带与转轴传动连接,滚轴的表面固定安装有涡轮,涡轮的表面与蜗杆啮合,涡轮的表面设置有第一齿牙,蜗杆的中心处设置有与第一齿牙相适配的第二齿牙,蜗杆的两端分别与第一固定杆和第二固定杆固定连接,第一固定杆位于第二固定杆的左侧,第一固定杆远离蜗杆的一端与第二竖板的一侧固定连接,第二竖板的另一侧与第一直杆的一端固定连接,第一直杆的另一端贯穿第一连接管且延伸至第一连接管的内部与第一竖板固定连接,第一连接管的顶部与第一进液管的一端连通,第一进液管的另一端依次贯穿第一连接管和箱体且延伸至箱体的顶部与化肥储液箱连通,第一连接管的底部与第一出液管的一端连通,第一出液管的另一端依次贯穿第一连接管和箱体且延伸至箱体的底部,第二固定杆远离蜗杆的一端与第四竖板的一侧固定连接,第四竖板的另一侧与第二直杆的一端固定连接,第二直杆的另一端贯穿第二连接管且延伸至第二连接管的内部与第三竖板固定连接,当第三竖板与第二连接管内壁接触的同时,第四竖板与第二连接管的外壁接触,第二连接管在此时处于封闭状态,而第一连接管处于连通状态;当第一竖板与第一连接管内壁接触的同时,第二竖板与第一连接管的外部接触,第一连接管在此时处于封闭状态,而第二连接管39处于连通状态,第二连接管的顶部与第二进液管的一端连通,第二进液管25的另一端依次贯穿第二连接管和箱体且延伸至箱体的顶部与杀虫剂储液箱26的内部,第二连接管的底部与第二出液管的一端连通,第二出液管的另一端依次贯穿第二连接管和箱体且延伸至箱体的底部,第一出液管远离第一连接管的一端和第二出液管远离第二连接管的一端均与喷头连通,喷头包括喷盘,喷盘的顶部分别与第一出液管和第二出液管连通, 喷盘的底部设置有喷嘴,喷头的顶部通过立柱与箱体底部的中心处固定连接,支撑柱的表面设置有控制器,控制器通过导线与正反转电机固定连接,控制器上设置有控制正反转电机正转和反转的控制按钮,使用时按动控制器上相应的控制按钮,从而促使调节装置内部的正反转电机根据所按下的控制按钮进行旋转,促使涡轮发生旋转,涡轮发生旋转时带动蜗杆向右或向左移动,从而促使化肥储液箱内部的化肥通过第一进液管、第一连接管和第一出液管流进喷头进行化肥喷洒工作,促使杀虫剂储液箱内部的杀虫剂通过第二进液管、第二连接管和第二出液管流经喷头进行杀虫剂喷洒工作,调节工作简单、快捷,不需要使用者来回换取化肥喷洒箱或杀虫剂喷洒箱,降低了使用者的喷洒难度,适用性强,可靠性高,省时省力。
