专利号: 2018107260722
申请人: 安徽省华腾农业科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 无轨陆用车辆
更新日期:2025-04-21
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

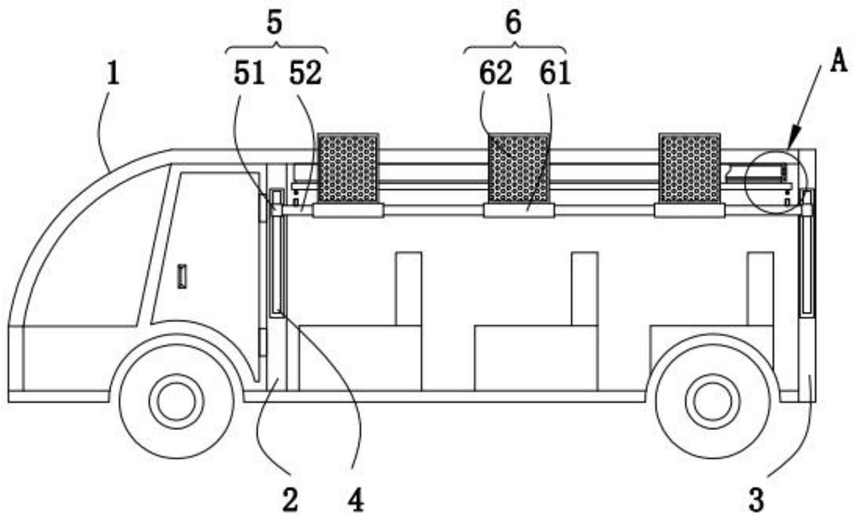

1.一种观光农业旅游用观光车,其特征在于:包括车架(1)、第一固定柱(2)、第二固定柱(3)、支撑机构(4)、移动机构(5)、防护机构(6)以及遮阳机构(7);所述车架(1)的两侧对称设有所述第一固定柱(2);所述车架(1)的末端两侧对称设有所述第二固定柱(3);所述第一固定柱(2)、所述第二固定柱(3)的表面均设有所述支撑机构(4);两个所述支撑机构(4)之间滑动连接有所述移动机构(5),所述移动机构(5)用以对车子进行防护;所述移动机构(5)的外部套接有所述防护机构(6),所述防护机构(6)用以对车子进一步保护;所述车架(1)的顶部设有所述遮阳机构(7),所述遮阳机构(7)扣合连接所述移动机构(5),所述遮阳机构(7)用以遮阳防雨。

2.根据权利要求1所述的一种观光农业旅游用观光车,其特征在于:所述支撑机构(4)包括盒体(41)、齿板(42)、按钮(43)以及弹簧(44),所述盒体(41)设于所述第一固定柱(2)、所述第二固定柱(3)的外壁,所述盒体(41)的内部对称设有限位板(412),所述盒体(41)的内部底层设有所述弹簧(44),所述盒体(41)的内壁设有所述齿板(42),所述盒体(41)的顶部侧壁开有卡槽(411),所述盒体(41)的外壁与所述卡槽(411)相对位置处设有所述按钮(43)。

3.根据权利要求2所述的一种观光农业旅游用观光车,其特征在于:所述移动机构(5)包括安装盒(51)、防护杆(52)、齿轮(53)以及传动杆(54),所述安装盒(51)的内部开有U型凹槽结构;所述安装盒(51)的内部转动连接所述齿轮(53),所述齿轮(53)与所述齿板(42)相互啮合连接,所述安装盒(51)的底端伸入于所述盒体(41)的内部,所述安装盒(51)的底端两侧壁设有滑块(511),所述滑块(511)嵌入于两个所述限位板(412)之间,所述滑块(511)与所述限位板(412)滑动连接,所述滑块(511)的外壁设有卡头(5111),所述卡头(5111)与所述卡槽(411)相互配合连接,所述安装盒(51)的侧壁中心处垂直设有所述防护杆(52),所述防护杆(52)的内部中线设有所述传动杆(54),所述防护杆(52)的外壁开有若干个半圆状的转槽(521),所述防护杆(52)的表面两端均垂直设有连接环(522)。

4.根据权利要求3所述的一种观光农业旅游用观光车,其特征在于:所述防护机构(6)包括外管(61)、防护板(62)以及支杆(63),所述支杆(63)垂直固定于所述传动杆(54)的外壁,所述支杆(63)贯穿于所述转槽(521),所述外管(61)套接于所述防护杆(52)的外部,所述外管(61)的内壁与所述支杆(63)相互焊接,所述外管(61)的外壁垂直设有所述防护板(62),所述防护板(62)为网格状。

5.根据权利要求1所述的一种观光农业旅游用观光车,其特征在于:所述防护机构(6)分布有三个,所述防护机构(6)的转动角度为0°-180°,所述防护机构(6)与所述移动机构(5)同步运动。

6.根据权利要求3所述的一种观光农业旅游用观光车,其特征在于:所述齿轮(53)周长的一半与所述安装盒(51)的移动距离相同,所述齿轮(53)的底部外伸于所述安装盒(51)。

7.根据权利要求3所述的一种观光农业旅游用观光车,其特征在于:所述遮阳机构(7)包括储存筒(71)、卷筒(72)、遮阳布(73)、固定条(74)、扣环(75)以及扭簧(76),所述储存筒(71)设于所述车架(1)的顶部,所述储存筒(71)的内部转动连接所述卷筒(72),所述卷筒(72)与所述储存筒(71)之间通过所述扭簧(76)连接,所述卷筒(72)的外壁缠绕有所述遮阳布(73),所述遮阳布(73)的端部设有所述固定条(74),所述固定条(74)的底面设有所述扣环(75),所述扣环(75)与所述连接环(522)扣合连接。
