专利号: 2018107125203
申请人: 绍兴市米莉农业科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 其他类不包含的食品或食料;及其处理
更新日期:2024-05-08
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

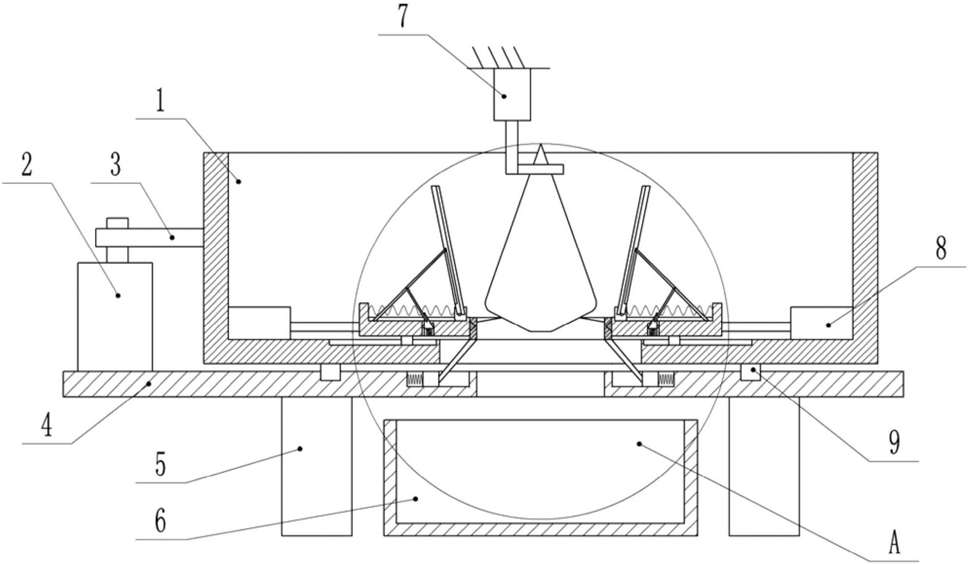

1.竹笋去皮机,其特征在于:包括机架,机架转动连接有上端开口的去皮桶,机架位于去皮桶上方的位置处设有限位环和驱动限位环升降的升降机构,去皮桶底壁中心处开设有供竹笋通过的通孔,去皮桶底壁上滑动连接有两个推杆,去皮桶内设有驱动推杆运动的动力机构,两个推杆分别位于通孔的左右两侧,两个推杆相近的一端均固定连接有半圆环状的导向板,两个导向板能够组合构成一个完整的圆环,推杆表面上滑动连接有滑块,滑块上铰接支撑杆,支撑杆靠近推杆的一侧开设有滑腔,推杆上铰接有连杆,连杆上端滑动连接在滑腔中,推杆上沿竖直方向滑动连接有与滑块配合的斜块,斜块与连杆中部之间连接有拉杆,斜块与推杆下侧之间设有第三弹性件,支撑杆远离滑腔的一侧设有剥皮刀,滑块与推杆之间连接有第一弹性件,机架上沿水平方向滑动连接有两个斜杆,两个斜杆均位于通孔内,两个斜杆的上端设有两个相对的半圆状的支撑板,支撑板的直径小于竹笋底部的直径,支板位于料孔左右两侧的位置处均开设有导向槽,导向槽内滑动连接有活动块,活动块与斜杆固定连接,支撑板位于通孔内,且支撑板的上表面与推杆的上表面平齐,两个支撑板能够构成完整的圆环,活动块与导向槽远离料孔的一端之间连接有第二弹性件,两个支撑板的外侧壁上均开设有凹槽,凹槽为与导向板适配的锥状,两个支撑板的外径与两个导向板的内径相适配,使两个导向板均能滑动连接两个凹槽中,两个支撑板相互靠近的一侧均设有切刀,当两支撑板相互靠近时,两个切刀相互靠近直到两个切刀的内侧相抵,运动过程中,两个切刀会将竹笋的锥状底部切掉。

2.根据权利要求1所述的竹笋去皮机,其特征在于:所述升降机构为第一气缸,第一气缸的缸体固定连接在机架上,限位环固定连接在第一气缸的活塞杆上,限位环内侧套设有弹性气囊。

3.根据权利要求2所述的竹笋去皮机,其特征在于:动力机构为第二气缸,第二气缸固定连接在去皮桶底壁上,推杆固定连接在第二气缸的活塞杆上。

4.根据权利要求3所述的竹笋去皮机,其特征在于:去皮桶的下方设有料桶。

5.根据权利要求4所述的竹笋去皮机,其特征在于:第一弹性件、第二弹性件和第三弹性件均为弹簧。
