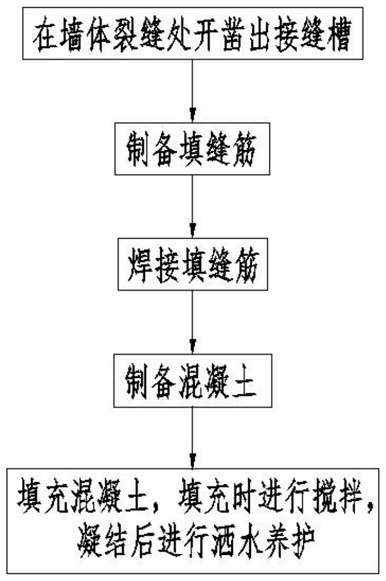

1.一种钢筋混凝土墙体裂缝修补方法，其特征在于：包括以下步骤：步骤一：准备一条公称直径为D的钢筋，使用开凿机具在钢筋混凝土墙体裂缝边沿处开凿，直到使墙体内埋设的相邻两条钢筋暴露于外部为止，使墙体裂缝扩凿为宽度为2D～3D的接缝槽；

步骤二：使用测量工具对步骤一中所述暴露于外部的相邻两条钢筋之间的距离L，根据所测量得距离L，使用切割机对步骤一所述准备的钢筋进行切割，获得一段长度为L的填缝筋；

步骤三：将步骤二中所述制备好的填缝筋置于步骤一所述接缝槽以内，将填缝筋两端分别与接缝槽内的钢筋焊接在一起；

步骤四：将适量的水泥、石块、砂、环氧树脂和水投入搅拌机内搅拌均匀混合后，制得混凝土；

步骤五：向步骤三所述焊接好填缝筋的接缝槽以内填充混凝土，使混凝土完全覆盖填缝筋，再使用木棒对混凝土填充层进行搅拌，排出混凝土中所有气泡，再将混凝土填充层与墙体表面抹平，再使用草帘覆盖于混凝土填充层之上；

步骤六：待混凝土凝结后，拆除草帘，清除墙体表面上所有杂物，对混凝土填充层进行3次～5次洒水养护，每次洒水养护间隔时间为5天～7天。

2.如权利要求1所述的钢筋混凝土墙体裂缝修补方法，其特征在于：步骤二中所述填缝筋公称直径D不小于8mm。

3.如权利要求1所述的钢筋混凝土墙体裂缝修补方法，其特征在于：步骤二中所述填缝筋直线度小于2mm/m。

4.如权利要求1所述的钢筋混凝土墙体裂缝修补方法，其特征在于：步骤四中所述水泥、石块、砂、环氧树脂和水的质量配比份数分别是：水泥：25份～30份；

石块：10份～15份；

砂：30份～40份；

环氧树脂：10份～15份；

水：25份～30份。

5.如权利要求1所述的钢筋混凝土墙体裂缝修补方法，其特征在于：步骤四中所述水泥、石块、砂、环氧树脂和水在搅拌机内的搅拌持续时间不小于3min。

6.如权利要求1所述的钢筋混凝土墙体裂缝修补方法，其特征在于：步骤五中所述使用木棒对混凝土填充层进行搅拌，搅拌持续时间不小于2min。

7.如权利要求1所述的钢筋混凝土墙体裂缝修补方法，其特征在于：步骤四与步骤五之间工艺间隔时间不大于60min。

8.如权利要求1所述的钢筋混凝土墙体裂缝修补方法，其特征在于：步骤六中所述对混凝土填充层进行洒水养护时，所使用的水的压力为：0.1MPa～0.3MPa，温度为：30℃～40℃。
