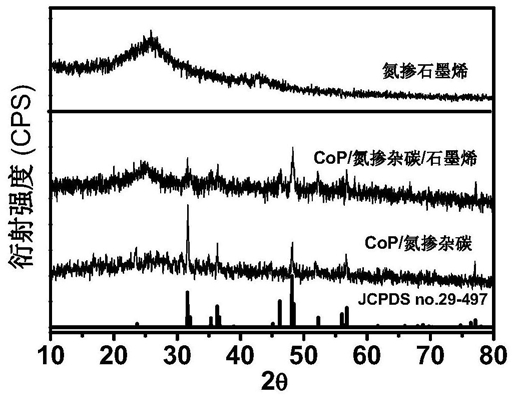

1.一种CoP /氮掺杂碳/石墨烯纳米复合材料,其特征在于该材料由下述方法制备得到:将氧化石墨烯超声分散于N,N-二甲基甲酰胺中,再加入六水合硝酸钴、4,4'-联吡啶和
1,3,5-均苯三甲酸,室温搅拌0.5~1小时,然后将所得悬浊液转入高压釜中,在110~130 ℃下反应5~8小时,自然冷却到室温,离心、洗涤、干燥;所得干燥产物与一水次磷酸钠按质量比为10~20:1置于氩气气氛中,在300~400 ℃下煅烧1~3 小时,得到CoP/氮掺杂碳/石墨烯纳米复合材料;
上述的氧化石墨烯与N,N-二甲基甲酰胺的质量-体积比为0.5~0.9 mg:1mL;
上述的氧化石墨烯与六水合硝酸钴的质量比为1:15~30,六水合硝酸钴与4,4'-联吡啶、1,3,5-均苯三甲酸的摩尔比为1:1:1。
2.根据权利要求1所述的CoP/氮掺杂碳/石墨烯纳米复合材料,其特征在于:将所得悬浊液转入高压釜中,在120 ℃下反应6小时。
3.根据权利要求1所述的CoP/氮掺杂碳/石墨烯纳米复合材料,其特征在于:所得干燥产物与一水次磷酸钠按质量比为15~18:1置于氩气气氛中,在320~350 ℃下煅烧2小时。
