专利号: 201810676780X
申请人: 季一全
专利类型:发明专利
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-04-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

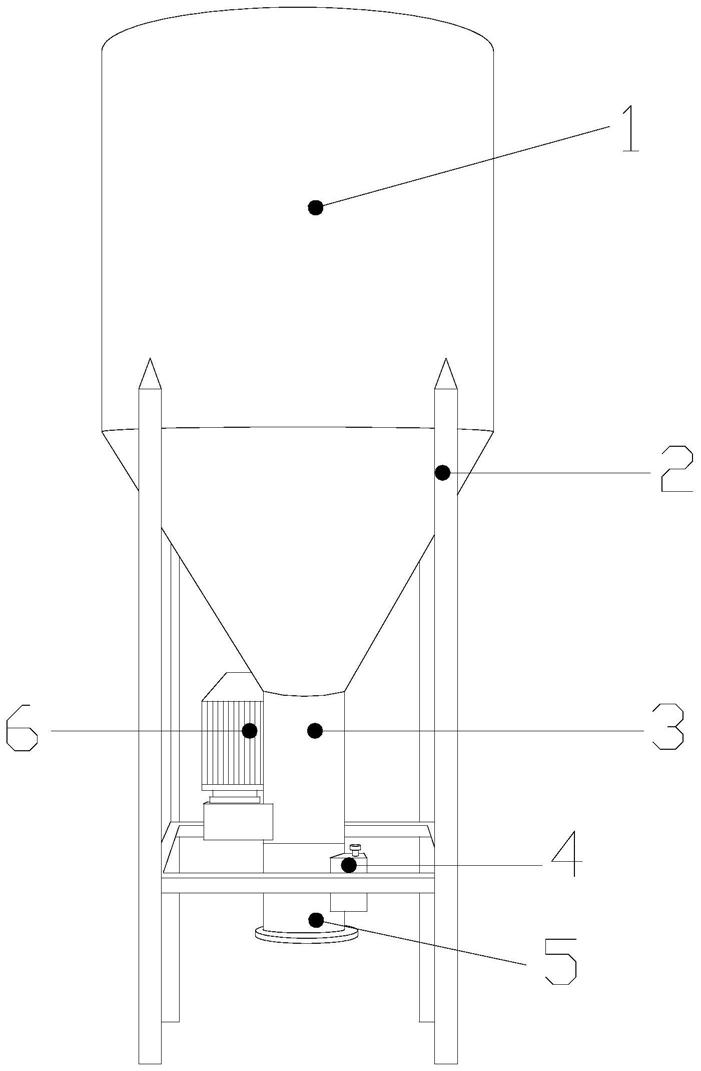

1.用于饲料生产的混合搅拌机,其结构包括搅拌仓(1)、固定支架(2)、输料仓(3)、控料装置(4)、出料口(5)、搅拌电机(6),其特征在于:

所述的搅拌仓(1)中部通过焊接方式安装于固定支架(2)顶端四角,且底部设有输料仓(3),所述的输料仓(3)底部设有出料口(5)并为一体成型结构,所述的搅拌电机(6)通过扣合方式设于输料仓(3)左端,所述的控料装置(4)左端通过嵌入方式安装于出料口(5)右端;

所述的控料装置(4)包括调节机构(401)、壳体(402)、隔层板(403)、第一联动机构(404)、主传动机构(405)、第一料阀(406)、第二料阀(407)、第二传动机构(408)、第二联动机构(409),所述的调节机构(401)底部贯穿壳体(402)顶部右端,且位于壳体(402)内部右上端,所述的壳体(402)内部下端的三分之二处平行设有隔层板(403),所述的第一联动机构(404)底部通过嵌入方式安装于壳体(402)底部且上端与隔层板(403)中部相扣合,所述的隔层板(403)左端设有第二传动机构(408),所述的壳体(402)左上端与第二料阀(407)右端相扣合,且左下端与第一料阀(406)右端相扣合,所述的第一联动机构(404)左端通过主传动机构(405)与第一料阀(406)相连接,所述的第二联动机构(409)顶部通过扣合方式安装于壳体(402)顶部,且底部一端与调节机构(401)左下端相啮合,所述的第二传动机构(408)右下端与第二联动机构(409)左下端相啮合连接,所述的第一料阀(406)、第二料阀(407)与出料口(5)内部相连接;

所述的调节机构(401)包括控制旋钮(4011)、复位块(4012)、复位弹簧(4013)、限位板(4014)、主传动直齿(4015)、底部顶块(4016),所述的控制旋钮(4011)为T形结构且贯穿连接于壳体(402)右上端,所述的限位板(4014)右端通过扣合方式安装于壳体(402)右上端且中部与控制旋钮(4011)相套合,所述的复位块(4012)位于控制旋钮(4011)上端的三分之一处,所述的复位弹簧(4013)通过套合方式安装于控制旋钮(4011)中部,且上下两端分别与复位块(4012)、限位板(4014)相连接,所述的控制旋钮(4011)底部通过主传动直齿(4015)与第一联动机构(404)啮合连接,所述的底部顶块(4016)通过扣合方式安装于隔层板(403)表面右端,且顶部与主传动直齿(4015)底部相贴合;

所述的第一联动机构(404)包括第二直齿(4041)、一号转轴(4042)、传动皮带(4043)、第二主轴底座(4044),所述的一号转轴(4042)底部通过第二主轴底座(4044)扣合安装于壳体(402)底部右端的三分之二处,且顶部贯穿隔层板(403)与第二直齿(4041)相连接,所述的第二直齿(4041)右端与主传动直齿(4015)左端相啮合,所述的传动皮带(4043)右端与一号转轴(4042)中部相啮合,且左端与主传动机构(405)相连接;

所述的主传动机构(405)包括二号转轴(4051)、三号转轴(4052)、第二皮带(4053),所述的二号转轴(4051)底部通过扣合方式安装于壳体(402)底部左端的三分之二处,且上端与传动皮带(4043)右端啮合连接,所述的三号转轴(4052)底部通过扣合方式安装于壳体(402)底部左端,且下端通过第二皮带(4053)与二号转轴(4051)下端啮合连接,所述的三号转轴(4052)上端与第一料阀(406)右端相连接;

所述的第一料阀(406)包括一号落料板(4061)、一号挡料板(4062)、一号旋钮(4063)、一号链条(4064),所述的一号落料板(4061)右端通过扣合方式安装于壳体(402)左侧下端中部位置,所述的一号挡料板(4062)与一号落料板(4061)均为圆形结构且通过扣合方式活动连接,所述的一号旋钮(4063)与一号挡料板(4062)底部相扣合且通过一号链条(4064)与三号转轴(4052)相啮合;

所述的第二料阀(407)包括二号落料板(4071)、二号挡料板(4072)、二号旋钮(4073)、二号链条(4074),所述的二号落料板(4071)右端通过扣合方式安装于壳体(402)左侧上端中部位置,所述的二号挡料板(4072)与二号落料板(4071)均为圆形结构且通过扣合方式活动连接,所述的二号旋钮(4073)与二号挡料板(4072)顶部相扣合且通过二号链条(4074)与第二传动机构(408)相连接;

所述的第二传动机构(408)包括联动轴(4081)、升降滑槽(4082)、一号联动齿(4083)、升降齿条(4084)、二号联动齿(4085)、一号斜齿(4086)、二号斜齿(4087)、联动杆(4088)、四号转轴(4089)、第三皮带(40810)、五号转轴(40811)、联动杆定位板(40812),所述的四号转轴(4089)顶部通过扣合方式安装于壳体(402)顶部左端,且下端与二号链条(4074)右端相啮合,所述的五号转轴(40811)顶部通过嵌入方式安装于壳体(402)顶部左端的三分之一处,且中部通过第三皮带(40810)与四号转轴(4089)中部相啮合,所述的二号斜齿(4087)通过套合方式安装于五号转轴(40811)下端,且右下端与一号斜齿(4086)左上端啮合连接,所述的联动杆定位板(40812)为垂直状态且顶部通过焊接方式安装于壳体(402)顶端中部,所述的联动杆(4088)右端通过扣合方式与联动杆定位板(40812)左下端的三分之二处相扣合,所述的二号联动齿(4085)通过套合方式安装于联动杆(4088)中部,且联动杆(4088)左端与一号斜齿(4086)中部相扣合,所述的升降滑槽(4082)为垂直状态且顶部通过嵌入方式安装于壳体(402)顶部左端的四分之二处,所述的升降滑槽(4082)底部与隔层板(403)表面相连接,且右端与升降齿条(4084)相扣合,所述的升降齿条(4084)上端与二号联动齿(4085)相啮合,且下端与一号联动齿(4083)啮合连接,所述的联动轴(4081)为平行状态且左端通过焊接方式安装于壳体(402)左端侧壁的中间位置,所述的一号联动齿(4083)中部通过套合方式安装于联动轴(4081)右端,且与升降齿条(4084)下端相啮合,所述的联动轴(4081)右端与第二联动机构(409)相连接;

所述的第二联动机构(409)包括联动转轴(4091)、三号联动齿(4092)、三号斜齿(4093),所述的三号斜齿(4093)通过套合方式安装于联动轴(4081)右端,且右上端与三号联动齿(4092)左端啮合连接,所述的联动转轴(4091)顶部通过螺纹固定安装于壳体(402)顶部右端的三分之二处,且底部与三号联动齿(4092)中部相扣合。
