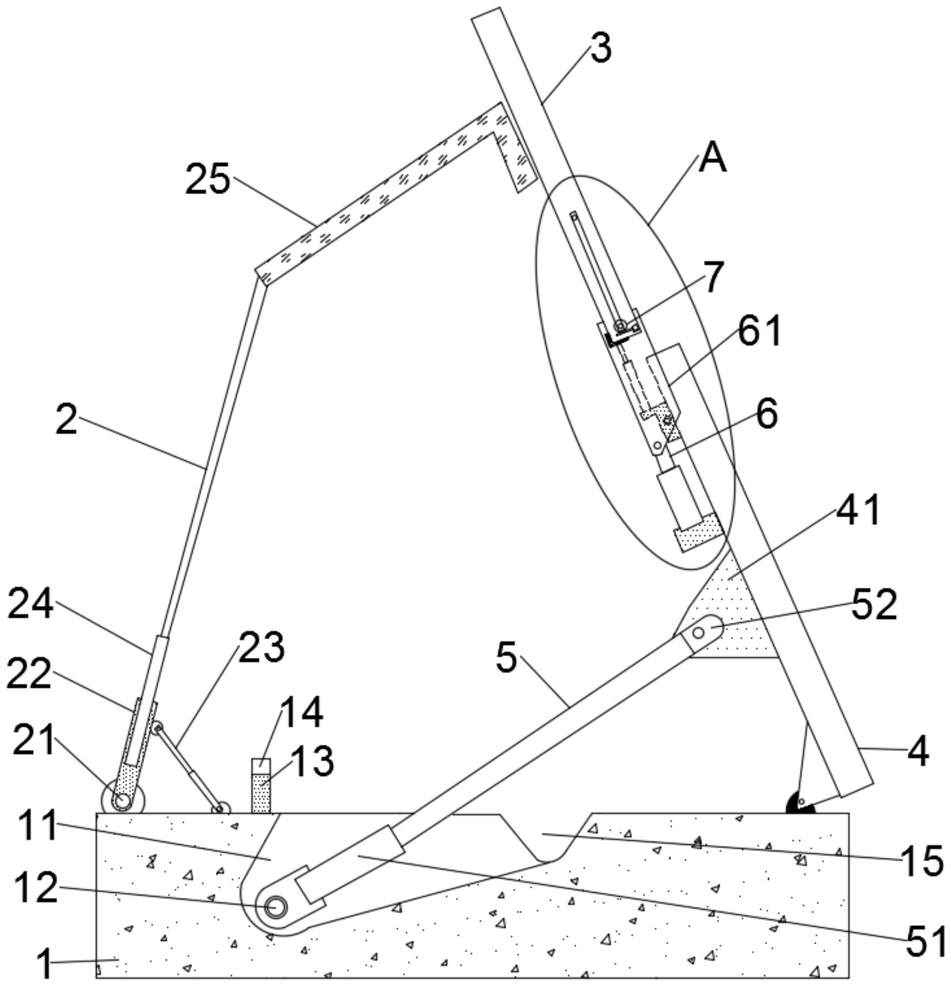

1.一种车载高机动大型天线阵面雷达的折叠装置，包括固定在运输车车斗上的天线底座(1)，其特征在于：所述天线底座(1)左端设有固定在车斗左侧的支撑保护装置(2)，所述天线底座(1)顶端右侧通过铰接座安装有下阵面天线架(4)；

所述下阵面天线架(4)的顶端左侧通过翻转俯仰机构(5)与天线底座(1)相连接，所述下阵面天线架(4)顶端通过折叠旋转机构(6)连接有上阵面天线架(3)；

所述折叠旋转机构(6)包括固定在下阵面天线架(4)顶端的支架(61)，所述支架(61)左侧通过固定轴(62)活动安装有U形连接座(63)，所述U形连接座(63)底端通过折叠油缸(64)与下阵面天线架(4)相连接，所述U形连接座(63)右端通过角度旋转机构(7)与上阵面天线架(3)相连接。

2.根据权利要求1所述的一种车载高机动大型天线阵面雷达的折叠装置，其特征在于：所述支撑保护装置(2)包括通过铰轴(21)安装在天线底座(1)的旋转油缸套筒(22)，所述油缸套筒(22)中部底侧通过第三铰接油缸(24)与车斗的顶面相连接，所述油缸套筒(22)内安装有第二铰接油缸(23)，所述第三铰接油缸(24)顶端安装有L形防护支撑板(25)。

3.根据权利要求1所述的一种车载高机动大型天线阵面雷达的折叠装置，其特征在于：所述天线底座(1)内部设有竖直旋转槽(11)，所述竖直旋转槽(11)的底端固定有支撑轴(12)，所述翻转俯仰机构(5)包括底端插设在竖直旋转槽(11)内的第一铰接油缸(51)，所述第一铰接油缸(51)底端和顶端均连接有油缸耳环(52)，第一铰接油缸(51)底端的油缸耳环(52)套设在支撑轴(12)的外侧，且第一铰接油缸(51)顶端的油缸耳环(52)通过三角铰接座(41)与下阵面天线架(4)的左侧相连接。

4.根据权利要求3所述的一种车载高机动大型天线阵面雷达的折叠装置，其特征在于：所述油缸耳环(52)内侧安装有轴承。

5.根据权利要求3所述的一种车载高机动大型天线阵面雷达的折叠装置，其特征在于：所述竖直旋转槽(11)的左侧设有支撑柱(13)，所述支撑柱(13)顶端安装有缓冲块(14)，所述竖直旋转槽(11)的右侧还设有允许三角铰接座(41)插入的三角槽(15)。

6.根据权利要求1所述的一种车载高机动大型天线阵面雷达的折叠装置，其特征在于：所述支架(61)上还安装有支撑油缸(65)，所述支撑油缸(65)顶端安装有L形托板(66)。

7.根据权利要求1所述的一种车载高机动大型天线阵面雷达的折叠装置，其特征在于：所述U形连接座(63)左端安装有圆柱轴(67)，所述折叠油缸(64)底端通过油缸支撑座(42)固定在下阵面天线架(4)上，且折叠油缸(64)顶端通过油缸耳(68)与圆柱轴(67)相连接。

8.根据权利要求1所述的一种车载高机动大型天线阵面雷达的折叠装置，其特征在于：所述角度旋转机构(7)包括固定在上阵面天线架(3)一端的转轴(71)，所述转轴(71)两端通过轴承活动安装在U形连接座(63)的右端，所述转轴(71)一端外侧安装有蜗轮(72)，所述蜗轮(72)底侧啮合有蜗杆(73)，所述蜗杆(73)连接有电机(74)。

9.根据权利要求8所述的一种车载高机动大型天线阵面雷达的折叠装置，其特征在于：所述上阵面天线架(3)的一侧安装有圆杆(31)，所述圆杆(31)与转轴(71)之间通过连杆(32)活动连接在一起。
