1.一种并五噻吩的制备方法，其特征在于，所述并五噻吩为 所述方法包括如下步骤：S1：将 在惰性气体保护及有机溶剂存在的条件下，先在-10～10℃的温度下加入烷基锂或二异丙基氨基锂反应，再加入关环试剂(PhSO2)2S，升至40～80℃反应，最后加入淬灭剂淬灭反应，反应液经后处理得或将 在惰性气体保护及有机溶剂存在的条件下，先在-90～-60℃的温度下加入烷基锂或二异丙基氨基锂反应，再加入溴代试剂C2Br2Cl4升至室温反应，最后加入淬灭剂淬灭反应，反应液经后处理得 再将 在惰性气体保护、有机溶剂及二(三丁基锡)硫醚存在的条件下，加入四三苯基磷钯或醋酸钯，在85-

105℃下反应，反应液经后处理得

S2：将 溶于有机溶剂，加入三氟乙酸或四丁基氟化铵，在室温下反应后，加入淬灭剂淬灭反应，反应液经后处理制得并五噻吩。

2.根据权利要求1所述的并五噻吩的制备方法，其特征在于，所述烷基锂为正丁基锂、特丁基锂，惰性气体为氩气或氮气。

3.根据权利要求1或2所述的并五噻吩的制备方法，其特征在于，所述与烷基锂或二异丙基氨基锂、(PhSO2)2S的摩尔比为1:1.5-3.0:0.8-1.5；

与烷基锂或二异丙基氨基锂、C2Br2Cl4的摩尔比为1:1.8-3.0:1.8-2.5；

与二(三丁基锡)硫醚、四三苯基磷钯或醋酸钯的摩尔比为1:0.8-1.5:0.06-0.1；

与三氟乙酸或四丁基氟化铵的摩尔比为1:8-15。

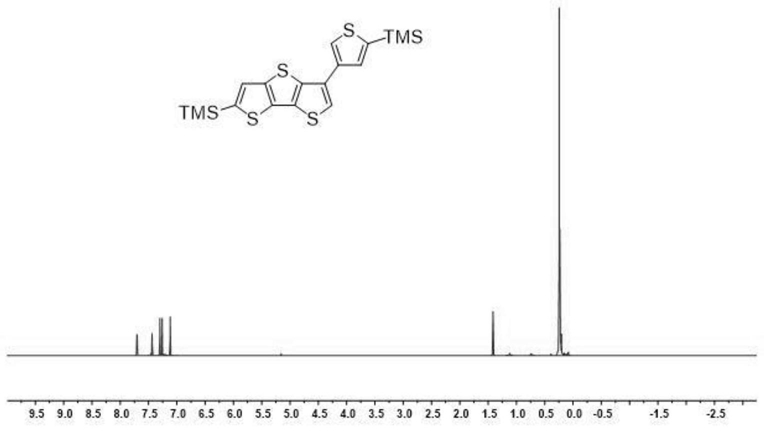

4.根据权利要求1所述的并五噻吩的制备方法，其特征在于，所述 的制备方法为：于 中加入5-三甲基硅基-3-(4,4,5,5,-四甲基-1,3,2-二氧杂环戊硼烷基)噻吩、碳酸盐、四三苯基磷钯或醋酸钯，在惰性气体保护下加入有机溶剂及无氧水，在85-105℃温度下反应，反应液经后处理制得。

5.根据权利要求4所述的并五噻吩的制备方法，其特征在于，所述碳酸盐为K2CO3、Na2CO3或Cs2CO3。

6.根据权利要求4或5所述的并五噻吩的制备方法，其特征在于，所述 与5-三甲基硅基-3-(4,4,5,5,-四甲基-1,3,2-二氧杂环戊硼烷基)噻吩、碳酸盐、四三苯基磷钯或醋酸钯的摩尔比为1:0.8-1.5:2.2-3:0.02-0.05。

7.根据权利要求1所述的并五噻吩的制备方法，其特征在于，所述有机溶剂为乙醚、甲苯、三氯甲烷、二氯甲烷、四氢呋喃中的至少一种。

8.根据权利要求1所述的并五噻吩的制备方法，其特征在于，所述淬灭剂为甲醇、水、饱和亚硫酸钠溶液、饱和硫代硫酸钠溶液中的至少一种。
