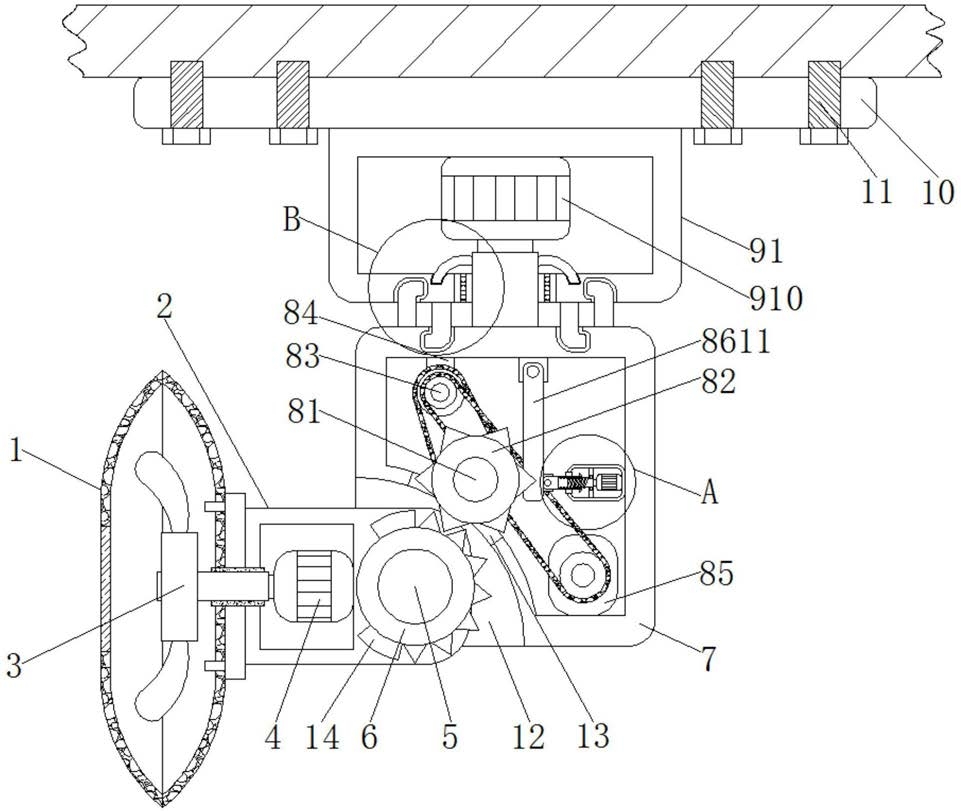

1.一种基于动力调节幅面的宿舍用摆头吊扇，包括风扇罩(1)，所述风扇罩(1)的一侧设置有传动柱(2)，风扇罩(1)的内腔设置有扇叶(3)，传动柱(2)的内部固定连接有第一电动机(4)，其特征在于：所述传动柱(2)远离风扇罩(1)的一端固定连接有传动轴(5)，传动轴(5)的两端对称固定连接有第一齿轮(6)，传动柱(2)的一端设置有转动柱(7)，转动柱(7)的内腔设置有驱动机构(8)，转动柱(7)的顶部设置有增幅机构(9)，增幅机构(9)的顶部设置有固定板(10)，固定板(10)底部的两侧对称设置有螺栓(11)，转动柱(7)靠近传动柱(2)一侧面的底部开设有转动槽(12)，转动槽(12)内壁的顶部开设有限位槽(13)； 所述驱动机构(8)包括第一转动轴(81)，第一转动轴(81)的两端对称固定连接有第二齿轮(82)，第一转动轴(81)的顶部通过皮带轮传动连接有第二转动轴(83)，第二转动轴(83)的两端对称转动连接有支撑套杆(84)，第二转动轴(83)通过皮带轮传动连接有第二电动机(85)，第二电动机(85)的顶部设置有固定机构(86)，第一转动轴(81)侧面的中部开设有固定槽(87)；

所述固定机构(86)包括承压箱(861)，承压箱(861)内壁一侧面的正中固定连接有第三电动机(862)，第三电动机(862)远离承压箱(861)内壁的一侧面延伸有输出轴，第三电动机(862)输出轴的末端固定连接有螺纹杆(863)，螺纹杆(863)顶部和底部靠近第三电动机(862)的一侧对称固定连接有滑块(864)，螺纹杆(863)的另一端设置有螺纹套(865)，螺纹套(865)顶部和底部靠近螺纹杆(863)的一侧对称固定连接有卡块(866)，螺纹套(865)一侧面的正中开设有螺纹槽；

所述承压箱(861)内腔的中部固定连接有限位板(867)，限位板(867)的中部开设有贯通其的通孔(868)，通孔(868)内壁的四侧开设有环形滑槽(869)，承压箱(861)另一侧面的正中开设有第一开口，第一开口处固定连接有限位块(8610)，螺纹杆(863)的另一端转动连接有移动杆(8611)，移动杆(8611)远离螺纹杆(863)一侧面的底部固定连接有固定块(8612)；

所述增幅机构(9)包括支撑柱(91)、第一承压块(92)和第一环形承压槽(93)，支撑柱(91)底部的正中开设有第二开口，第二开口处固定连接有轴承(94)，支撑柱(91)底部的两侧对称固定连接有第二承压块(95)，支撑柱(91)底部的四侧开设有第二环形承压槽(96)，支撑柱(91)底部的正中设置有第三转动轴(97)，第三转动轴(97)两侧的顶部对称固定连接有承压柱(98)，支撑柱(91)内壁底部的四侧开设有第三环形承压槽(99)，支撑柱(91)内壁顶部的正中固定连接有第四电动机(910)。

2.根据权利要求1所述的一种基于动力调节幅面的宿舍用摆头吊扇，其特征在于：所述传动柱(2)的一端延伸至转动槽(12)的内部，传动轴(5)的两端分别贯穿转动槽(12)的内壁并延伸至转动柱(7)的壁体内部，螺栓(11)靠近固定板(10)的一端贯穿固定板(10)并延伸至天花板的内部，第一齿轮(6)的一侧固定有轮齿，轮齿的两侧对称固定连接有止动块(14)，第二齿轮(82)贯穿限位槽(13)并延伸至转动槽(12)的内部，第一齿轮(6)与第二齿轮(82)相啮合，第一转动轴(81)的两端分别贯穿转动柱(7)的内壁并延伸至转动柱(7)的壁体内部，支撑套杆(84)固定连接在转动柱(7)内壁的顶部，第二电动机(85)固定连接在转动柱(7)底部的另一侧。

3.根据权利要求2所述的一种基于动力调节幅面的宿舍用摆头吊扇，其特征在于：所述承压箱(861)固定连接在转动柱(7)另一侧面的中部，螺纹杆(863)贯穿通孔(868)并延伸至承压箱(861)内腔的另一侧，螺纹杆(863)的另一端延伸至螺纹槽的内部，滑块(864)远离螺纹杆(863)的一端延伸至环形滑槽(869)的内部并贴合环形滑槽(869)的内壁。

4.根据权利要求3所述的一种基于动力调节幅面的宿舍用摆头吊扇，其特征在于：所述螺纹套(865)的另一端贯穿限位块(8610)并延伸至承压箱(861)的外部，卡块(866)远离螺纹套(865)的一端贴合承压箱(861)的内壁，移动杆(8611)的顶部转动连接在转动柱(7)内壁的顶部，固定块(8612)与固定槽(87)相契合。

5.根据权利要求4所述的一种基于动力调节幅面的宿舍用摆头吊扇，其特征在于：所述支撑柱(91)固定连接在固定板(10)底部的正中，第一承压块(92)对称固定连接在转动柱(7)顶部的两侧，第一环形承压槽(93)开设在转动柱(7)顶部的四侧，第三转动轴(97)固定连接在转动柱(7)顶部的正中，第一承压块(92)的顶部延伸至第二环形承压槽(96)的内部并贴合第二环形承压槽(96)的内壁，第二承压块(95)的底部延伸至第一环形承压槽(93)的内部并贴合第一环形承压槽(93)的内壁，第三转动轴(97)的顶部贯穿轴承(94)并延伸至支撑柱(91)的内部与第四电动机(910)的输出轴固定连接，承压柱(98)远离第三转动轴(97)的一端弯折向下，承压柱(98)的一端延伸至第三环形承压槽(99)的内部并贴合第三环形承压槽(99)的内壁。
