专利号: 2018106483032
申请人: 锦汇建设集团有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2025-05-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

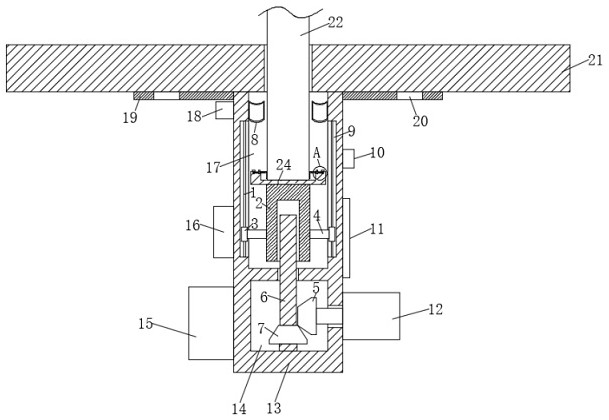

1.一种房屋建筑工程排水一次性预埋止水节,包括立柱(13),其特征在于,所述立柱(13)的侧壁中设有第一装置腔(14),所述立柱(13)的上端设有装置槽,所述立柱(13)的侧壁固定连接有驱动电机(12),所述驱动电机(12)的输出轴贯穿立柱(13)的侧壁并延伸至第一装置腔(14)内,所述驱动电机(12)输出轴的末端固定连接有第一锥齿轮(5),所述第一装置腔(14)的内壁转动连接有第二锥齿轮(7),所述第二锥齿轮(7)远离第一装置腔(14)内壁的一端固定连接有第一螺纹杆(6),所述第一螺纹杆(6)的上端贯穿第一装置腔(14)的内壁并延伸至装置槽(17)内,所述第一螺纹杆(6)的上端螺纹连接有第一圆筒(2),所述第一圆筒(2)通过导向装置滑动连接在装置槽(17)侧壁上;

所述第一圆筒(2)的上端固定连接有安装座(24),所述安装座(24)的上端设有凹槽,所述安装座(24)的侧壁沿其周向等间距设有三个夹持装置,所述安装座(24)的上端边缘处沿其周向等间距固定连接有三个激光定位器(28),所述激光定位器(28)与夹持装置间隔设置;

所述装置槽(17)的内壁固定连接有环形气囊(8),所述立柱(13)的侧壁设有气泵(18),所述气泵(18)与环形气囊(8)连通,所述立柱(13)的上端侧壁沿其周向等间距固定连接有三个固定座(19),所述固定座(19)的下端贯穿设有螺孔(20),所述立柱(13)的侧壁设有水平仪(10),所述立柱(13)的侧壁设有显示屏(11),所述显示屏(11)位于立柱(13)的下方,所述立柱(13)的侧壁固定连接有控制箱(16)和蓄电池(15)。

2.根据权利要求1所述的一种房屋建筑工程排水一次性预埋止水节,其特征在于,所述导向装置包括设置在装置槽(17)相对内壁的导向槽(9),所述导向槽(9)内设有导向杆(1),所述导向杆(1)的两端分别固定连接在导向槽(9)的相对的内壁上,所述导向杆(1)上套设有导向块(3),所述导向块(3)与导向杆(1)滑动连接,所述导向块(3)的侧壁固定连接有连接杆(4),所述连接杆(4)远离导向块(3)的一端固定连接在第一圆筒(2)的侧壁上。

3.根据权利要求1所述的一种房屋建筑工程排水一次性预埋止水节,其特征在于,所述夹持装置包括设置在安装座(24)侧壁中的三个第二装置腔,所述安装座(24)的上端固定连接有微型电机(31),所述微型电机(31)的输出轴贯穿安装座(24)的侧壁并延伸至第二装置腔内,所述微型电机(31)输出轴的末端转动连接有蜗杆(33),所述第二装置腔的内壁转动连接有蜗轮(32),所述蜗轮(32)与蜗杆(33)相互啮合,所述凹槽的内壁设有圆腔(27),所述圆腔(27)与第二装置腔连通,所述圆腔(27)内设有第二圆筒(30),所述第二圆筒(30)固定连接在蜗轮(32)远离第二装置腔内壁的一端,所述第二圆筒(30)内设有第二螺纹杆(29),所述第二圆筒(30)的内壁设有与第二螺纹杆(29)相配合的内螺纹,所述圆腔(27)的内壁设有限位槽(25),所述限位槽(25)内设有限位块(26),所述限位块(26)固定连接在第二螺纹杆(29)的侧壁上,所述第二螺纹杆(29)远离第二圆筒(30)的一端固定连接有弧形夹板(23)。

4.根据权利要求3所述的一种房屋建筑工程排水一次性预埋止水节,其特征在于,所述弧形夹板(23)的侧壁设有多个防滑齿,多个所述防滑齿均匀分布在所述弧形夹板(23)的侧壁上。

5.根据权利要求1所述的一种房屋建筑工程排水一次性预埋止水节,其特征在于,所述驱动电机(12)的侧壁设有隔音罩,所述隔音罩的内壁设有散热槽,所述散热槽的内壁设有散热板。

6.根据权利要求1所述的一种房屋建筑工程排水一次性预埋止水节,其特征在于,所述控制箱(16)内设有主控模块,所述主控模块与驱动电机(12)、微型电机(31)、激光定位器(28)、气泵(18)和显示屏(11)均为电连接。

7.根据权利要求1所述的一种房屋建筑工程排水一次性预埋止水节,其特征在于,所述环形气囊(8)的上端设有环形槽。
