专利号: 2018106397361
申请人: 安徽工程大学
专利类型:发明专利
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2023-07-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

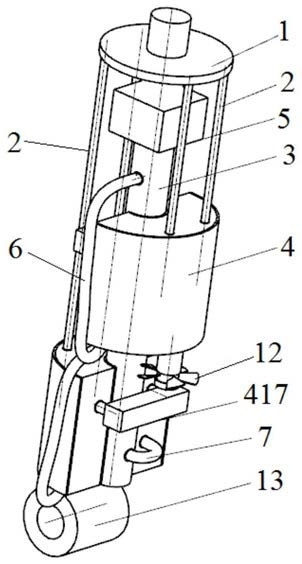

1.旋转式液压阻尼器,其特征在于:包括可旋转设置的旋转轴、用于在旋转轴发生旋转时对旋转轴施加阻尼力的旋转阻尼器本体、用于控制冷却介质在旋转阻尼器本体和旋转轴的内部进行流动的散热装置、与散热装置连接的连接件以及用于将连接件的直线运动转换成旋转轴的旋转运动的运动转换机构。

2.根据权利要求1所述的旋转式液压阻尼器,其特征在于:所述运动转换机构为丝杠螺母机构,运动转换机构与所述旋转轴和所述连接件连接。

3.根据权利要求1或2所述的旋转式液压阻尼器,其特征在于:所述旋转阻尼器本体包括阻尼器内壳体、设置于阻尼器内壳体的内腔体中且与所述旋转轴连接的旋转叶片和与阻尼器内壳体连接的阻尼导通部件,旋转叶片使阻尼器内壳体的内部形成第一缓冲腔和第二缓冲腔,第一缓冲腔和第二缓冲腔中充有阻尼液,第一缓冲腔和第二缓冲腔与阻尼导通部件连通,旋转叶片具有使第一缓冲腔和第二缓冲腔连通的节流孔。

4.根据权利要求3所述的减振系统,其特征在于:所述节流孔设置多个。

5.根据权利要求3或4所述的旋转式液压阻尼器,其特征在于:所述阻尼导通部件包括两个液压缓冲阀和与两个液压缓冲阀连接且用于引导阻尼液在两个液压缓冲阀之间进行流动的导流管,液压缓冲阀包括阀壳和设置于阀壳内部的阀芯组件,阀芯组件包括导向盘、可旋转的设置于导向盘上的旋转盘和设置于旋转盘上的调节板,导向盘具有让调节板插入且用于让阻尼液通过的导通孔,阀壳具有与导通孔和导流管连通的第一导流腔。

6.根据权利要求5所述的旋转式液压阻尼器,其特征在于:所述液压缓冲阀还包括设置于所述阀壳内部的缓冲柱体,缓冲柱体的外表面与阀壳的内壁面之间形成让阻尼液通过且与所述导通孔连通的第二导流腔。

7.根据权利要求5所述的旋转式液压阻尼器,其特征在于:所述液压缓冲阀还包括与所述旋转盘连接且用于控制旋转盘进行旋转的驱动电机。

8.根据权利要求3至7任一所述的旋转式液压阻尼器,其特征在于:所述旋转阻尼器本体还包括套设于所述阻尼器内壳体上的阻尼器外壳体,阻尼器外壳体的内壁面与阻尼器内壳体的外壁面之间形成容纳冷却介质的第一容置腔,所述散热装置包括设置于第一容置腔中的第一活塞以及与第一活塞和所述连接件连接的活塞杆,所述旋转轴具有容纳冷却介质且与第一容置腔连通的冷却水道。

9.根据权利要求8所述的旋转式液压阻尼器,其特征在于:所述阻尼器内壳体的内腔体中设有一隔板,该隔板将阻尼器内壳体的内腔体分隔成上腔室和下腔室,所述旋转叶片位于阻尼器内壳体的上腔室中且旋转叶片将阻尼器内壳体的上腔室分隔成所述第一缓冲腔和所述第二缓冲腔,下腔室中设有第二活塞,第二活塞将下腔室分隔成第二容置腔和第三容置腔,第二容置腔用于容纳冷却介质且第二容置腔与所述冷却水道连通。

10.根据权利要求9所述的旋转式液压阻尼器,其特征在于:所述第三容置腔中设有用于对所述第二活塞施加使其朝向所述隔板处移动的弹性作用力的弹簧。
