专利号: 2018106211485
申请人: 荆门畅享光年机电技术服务有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 照明
更新日期:2025-04-15
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

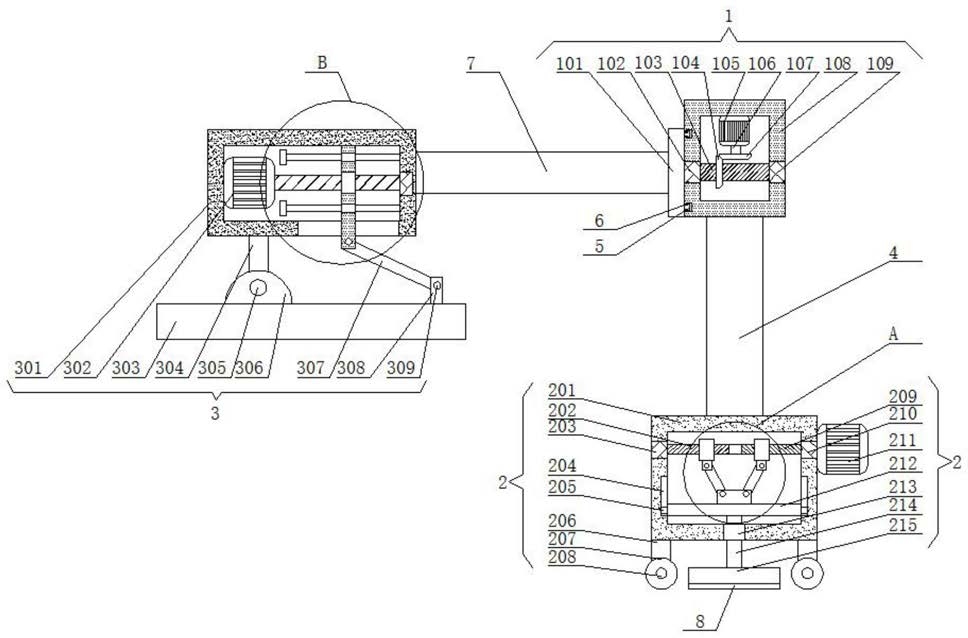

1.一种便于调节的外科手术用单光源无影手术灯,包括支撑柱(4),其特征在于:所述支撑柱(4)的底端固定安装有移动机构(2),所述支撑柱(4)的顶端固定安装有旋转机构(1),所述旋转机构(1)的左侧固定连接有连接杆(7),所述连接杆(7)的左端固定安装有调节机构(3);所述移动机构(2)包括移动箱体(201)、正螺纹条路(202)、第一轴承(203)、滑槽(204)、滑块(205)、支撑腿(206)、转动轮(207)、第一销轴(208)、反螺纹条路(209)、第二轴承(210)、第一正反转电机(211)、滑动板(212)、通孔(213)、立柱(214)、固定板(215)、第一螺纹管(216)、固定块(217)、第二销轴(218)、推拉杆(219)、第三销轴(220)、定位块(221)和转动轴(222),所述支撑柱(4)的底面固定连接有移动箱体(201),所述移动箱体(201)底面的四个边角处均固定连接有支撑腿(206),每个所述支撑腿(206)底端的外表面均通过第一销轴(208)固定铰接有转动轮(207),所述移动箱体(201)左侧面的上部固定镶嵌有第一轴承(203),所述移动箱体(201)右侧面的上方固定镶嵌有第二轴承(210),所述移动箱体(201)的内部放置有两个相对称的第一螺纹管(216),每个所述第一螺纹管(216)的底面均固定连接有固定块(217),每个所述固定块(217)底端的外表面均通过第二销轴(218)固定铰接有推拉杆(219),所述移动箱体(201)的内部放置有转动轴(222),且转动轴(222)位于两个第一螺纹管(216)之间,所述转动轴(222)的外表面分别开设有正螺纹条路(202)和反螺纹条路(209),且正螺纹条路(202)和反螺纹条路(209)呈对称状,所述正螺纹条路(202)位于反螺纹条路(209)的左侧,所述转动轴(222)的左右两端分别贯穿两个第一螺纹管(216)并延伸至两个第一螺纹管(216)相互远离的一侧,且正螺纹条路(202)和反螺纹条路(209)分别与两个第一螺纹管(216)螺纹连接,所述转动轴(222)左端的外表面与第一轴承(203)的内圈固定连接,所述转动轴(222)的右端贯穿第二轴承(210)并延伸至移动箱体(201)的右侧,且转动轴(222)的外表面与第二轴承(210)的内圈固定连接,所述移动箱体(201)的右侧面固定连接有第一正反转电机(211),且第一正反转电机(211)的输出端与转动轴(222)的右端固定连接,所述移动箱体(201)的内部放置有与移动箱体(201)相适配的滑动板(212),且滑动板(212)的位于推拉杆(219)的下方,所述移动箱体(201)的内侧壁开设有两个相对称的滑槽(204),所述滑动板(212)的左右两侧面固定连接有与滑槽(204)相适配的滑块(205),且滑块(205)卡接在滑槽(204)的内部,所述滑动板(212)的上表面固定连接有定位块(221),两个所述推拉杆(219)底端的外表面均通过第三销轴(220)与定位块(221)顶端的外表面固定铰接,所述移动箱体(201)的底面开设有通孔(213),所述滑动板(212)的底面固定连接有立柱(214),所述立柱(214)的底端贯穿通孔(213)并延伸至移动箱体(201)的下方,所述立柱(214)的底面固定连接有固定板(215),所述旋转机构(1)包括转盘(101)、第三轴承(102)、滚动轴(103)、第一斜齿轮(104)、减速电机(105)、转动杆(106)、第二斜齿轮(107)、容置箱体(108)和第四轴承(109),所述支撑柱(4)的顶端固定连接有容置箱体(108),所述容置箱体(108)左侧面的下部固定镶嵌有第三轴承(102),所述容置箱体(108)右侧面的下部固定镶嵌有第四轴承(109),所述容置箱体(108)的内部房子有滚动轴(103),所述滚动轴(103)右端的外表面与第四轴承(109)的内圈固定连接,所述滚动轴(103)的左端贯穿第三轴承(102)并延伸至容置箱体(108)的左侧,且滚动轴(103)的外表面与第三轴承(102)的内圈固定连接,所述滚动轴(103)的左侧面固定连接有转盘(101),所述滚动轴(103)的外表面固定连接有第一斜齿轮(104),所述容置箱体(108)的内顶壁固定连接有减速电机(105),所述减速电机(105)的输出端固定连接有转动杆(106),所述转动杆(106)的底端固定连接有第二斜齿轮(107),且第一斜齿轮(104)与第二斜齿轮(107)相啮合。

2.如权利要求1所述的一种便于调节的外科手术用单光源无影手术灯,其特征在于:所述调节机构(3)包括调节箱体(301)、第二正反转电机(302)、无影灯本体(303)、固定杆(304)、第一销钉(305)、定位盘(306)、连接杆(307)、推拉块(308)、第二销钉(309)、限位板(310)、螺纹杆(311)、通槽(312)、滑竿(313)、第五轴承(314)、第三销钉(315)、移动板(316)、滑环(317)和第二螺纹管(318),所述转盘(101)的左侧面固定连接有连接杆(7),所述连接杆(7)的左侧面固定连接有调节箱体(301),所述调节箱体(301)的底面固定连接有固定杆(304),所述固定杆(304)底端的外表面通过第一销钉(305)固定铰接有定位盘(306),所述定位盘(306)的底面固定连接有无影灯本体(303),所述调节箱体(301)的左侧壁固定连接有第二正反转电机(302),所述调节箱体(301)的右侧壁固定镶嵌有第五轴承(314),所述调节箱体(301)的底面开设有通槽(312),所述调节箱体(301)的内部放置有移动板(316),且移动板(316)的底端贯穿通槽(312)并延伸至调节箱体(301)的下方,所述移动板(316)的左侧面固定镶嵌有第二螺纹管(318),所述第二正反转电机(302)的输出端固定连接有螺纹杆(311),所述螺纹杆(311)的右端贯穿第二螺纹管(318)并延伸至移动板(316)的右侧,且螺纹杆(311)与第二螺纹管(318)螺纹连接,所述螺纹杆(311)右端的外表面与第五轴承(314)的内圈固定连接,所述移动板(316)的左侧面固定镶嵌有两个相对称的滑环(317),且第二螺纹管(318)位于两个滑环(317)之间,所述调节箱体(301)的右侧壁固定连接有两个相对称的滑竿(313),两个所述滑竿(313)的左端分别贯穿两个滑环(317)并延伸至移动板(316)的左侧,且滑竿(313)与滑环(317)相套接,每个所述滑竿(313)的左侧面均固定连接有限位板(310),所述移动板(316)底端的外表面通过第三销钉(315)固定铰接有连接杆(307),所述连接杆(307)底端的外表面通过第二销钉(309)固定铰接有推拉块(308),所述推拉块(308)的底面与无影灯本体(303)的上表面固定连接。

3.如权利要求1所述的一种便于调节的外科手术用单光源无影手术灯,其特征在于:所述固定板(215)的底面固定连接有防滑垫(8),所述固定板(215)的水平长度值等于防滑垫(8)的水平长度值。

4.如权利要求2所述的一种便于调节的外科手术用单光源无影手术灯,其特征在于:所述容置箱体(108)的左侧面开设有呈T字状的滑道(6),所述转盘(101)的右侧面固定连接有与滑道(6)相适配的滑动块(5),且滑动块(5)卡接在滑道(6)的内部。

5.如权利要求2所述的一种便于调节的外科手术用单光源无影手术灯,其特征在于:所述第一斜齿轮(104)的大小与第二斜齿轮(107)的大小相等,所述第一斜齿轮(104)所在的竖直面与第二斜齿轮(107)所在的水平面呈垂直状。

6.如权利要求2所述的一种便于调节的外科手术用单光源无影手术灯,其特征在于:所述滑竿(313)所在的水平面与螺纹杆(311)所在的水平面呈平行状,所述螺纹杆(311)所在的水平面与移动板(316)所在的竖直面呈垂直状。

7.如权利要求1所述的一种便于调节的外科手术用单光源无影手术灯,其特征在于:所述第一轴承(203)的大小与第二轴承(210)的大小相等,且第一轴承(203)与第二轴承(210)位于同一水平高度。
