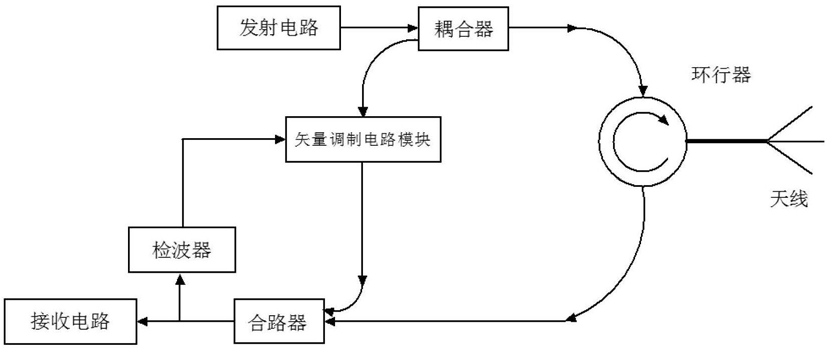

1.一种调制信号的电路，其特征在于，包括：

第一电路模块，用于将接收到的待调制信号在两种相位状态中进行切换，其中，所述待调制信号处于两种相位状态时相位相差180°；

电调移位器，连接至所述第一电路模块，用于将所述待调制信号在180°的范围内进行调相，输出处理后的信号。

2.根据权利要求1所述的电路，其特征在于，所述电路还包括：衰减器，连接至所述第一电路模块和所述电调移位器之间，用于在电调移位器将所述待调制信号在180°的范围内进行调相之前，调整所述待调制信号的幅度。

3.根据权利要求1所述的电路，其特征在于，第一电路模块包括：第一巴伦，用于将所述待调制信号转化为两路差分信号；

双切开关，连接至所述第一巴伦，用于将所述两路差分信号进行直接通过处理或者交叉通过处理，输出两路差分信号至第二巴伦；

第二巴伦，连接至所述双切开关，用于将所述两路差分信号转化为单路输出。

4.根据权利要求3所述的电路，其特征在于，所述双切开关还用于执行以下步骤：在所述待调制信号处于第一相位状态时，所述双切开关对所述两路差分信号进行所述直接通过处理；

在所述待调制信号处于第二相位状态时，所述双切开关对所述两路差分信号进行所述交叉通过处理；

其中，进行所述直接通过处理后的信号，和进行所述交叉通过处理后的信号的相位相差180°。

5.根据权利要求4所述的电路，其特征在于，确定所述待调制信号当前对应的载波泄漏信号为A1cos(ωt+θ1)，所述双切开关用于执行以下步骤：在所述θ1属于(π，2π)时，确定所述待调制信号处于第一相位状态，所述双切开关对所述两路差分信号进行所述直接通过处理；

在所述θ1属于(0，π)时，确定所述待调制信号处于第二相位状态，所述双切开关对所述两路差分信号进行所述交叉通过处理。

6.根据权利要求1所述的电路，其特征在于，所述电调移位器包括：两个移相单元，用于将所述待调制信号在180°的范围内进行调相，其中，每个移相单元允许在90°的范围内进行调相。

7.根据权利要求6所述的电路，其特征在于，

每个移相单元以微带传输线为中心分为两部分，第一部分包括一个隔直电容，变容二极管，所述第一部分连接至所述微带传输线；

所述微带传输线分别连接至控制电压和第二部分，所述第二部分包括一个隔直电容，变容二极管；

其中，所述第一部分和所述第二部分还分别设置有一个并联电感，或者，所述移相单元中设置有一个等效电感；

其中，所述一个等效电感的电感值为一个所述并联电感的电感值的一半；所述微带传输线的电长度为90°、特性阻抗为50欧姆。

8.根据权利要求7所述的电路，其特征在于，

所述两个移相单元分别由两个分控制电压进行控制，或者由一个总控制电压同时控制；

其中，一个所述分控制电压的相位变化区间为 所述总控制电压的相位变化区间为[2θ,2θ+π]，其中，所述θ为一个所述移相单元接收到所述待调制信号时所述待调制信号的相位。

9.一种调制信号的方法，其特征在于，包括：

通过第一电路模块将接收到的待调制信号在两种相位状态中进行切换，其中，所述待调制信号处于两种状态时相位相差180°；

通过电调移位器将所述待调制信号在180°的范围内进行调相，输出处理后的信号。

10.根据权利要求9所述的方法，其特征在于，通过电调移位器将所述待调制信号在

180°的范围内进行调相之前，所述方法还包括；

通过衰减器调整所述待调制信号的幅度。
