专利号: 201810604404X
申请人: 苏州荔记得机械工程科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 道路、铁路或桥梁的建筑
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

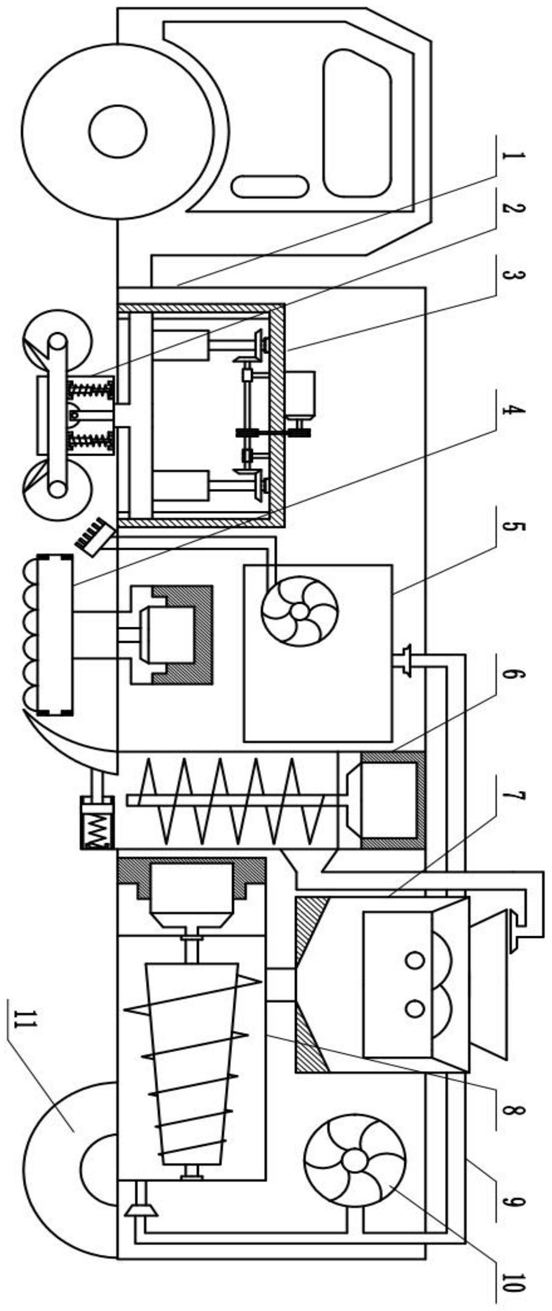

1.一种道路桥梁用冰雪清除装置,包括箱体(1)、切冰箱(2)、提升箱(3)、清雪箱(4)、水箱(5)、推送装置(6)、粉碎箱(7)、融化箱(8)、水管(9)、水管涡轮(10)、车轮(11),其特征在于:所述的切冰箱(2)的上端设置有切冰轮支撑板(2-1)、刮冰板(2-2)、切冰轮(2-3)、切冰箱支撑臂(2-4)、铰接盘(2-5)、弹簧基座(2-6)、切冰箱弹簧(2-7)、伸缩杆(2-8),切冰箱(2)的内部焊接有切冰箱支撑臂(2-4),切冰箱支撑臂(2-4)的上端铰接有铰接盘(2-5),铰接盘(2-5)的下端焊接有切冰轮支撑板(2-1),切冰轮支撑板(2-1)的上端焊接有刮冰板(2-2),切冰轮支撑板(2-1)的上端转动有切冰轮(2-3),切冰轮(2-3)的外端两侧滑动有刮冰板(2-

2),切冰箱(2)与切冰轮支撑板(2-1)的上端焊接有弹簧基座(2-6),弹簧基座(2-6)的上端焊接有伸缩杆(2-8),伸缩杆(2-8)的上端设置有切冰箱弹簧(2-7);

提升箱(3)的上端设置有提升箱滑道(3-1)、滑动基座(3-2)、螺纹基座(3-3)、丝杠(3-

4)、丝杠斜齿轮(3-5)、转动轴斜齿轮(3-6)、转动轴(3-7)、转动轴支撑套筒(3-8)、提升箱电机(3-9)、提升箱皮带(3-10)、转动轴皮带轮(3-11),提升箱(3)的内部设置有提升箱滑道(3-1),提升箱滑道(3-1)的上端滑动有滑动基座(3-2),滑动基座(3-2)的上端焊接有螺纹基座(3-3),螺纹基座(3-3)的内部设置为空心结构并且设置有螺纹,螺纹基座(3-3)的内部转动有丝杠(3-4),提升箱(3)的内部转动有丝杠(3-4),丝杠(3-4)的上端键连接有丝杠斜齿轮(3-5),丝杠斜齿轮(3-5)的上端啮合有转动轴斜齿轮(3-6),转动轴斜齿轮(3-6)的上端焊接有转动轴(3-7),提升箱(3)的内部焊接有转动轴支撑套筒(3-8),转动轴支撑套筒(3-8)的内部转动有转动轴(3-7),提升箱(3)的上端固定有提升箱电机(3-9),提升箱电机(3-9)的上端设置有皮带轮,提升箱电机(3-9)皮带轮的上端设置有提升箱皮带(3-10),转动轴(3-7)的上端键连接有转动轴皮带轮(3-11),转动轴皮带轮(3-11)的上端设置有提升箱皮带(3-10);

清雪箱(4)的上端设置有清雪圈(4-1)、清雪轮(4-2)、清雪箱基座(4-3)、齿轮基座(4-

4)、小齿轮(4-5)、大齿轮(4-6)、清雪箱电机基座(4-7)、清雪电机(4-8),清雪箱(4)的内部转动有清雪圈(4-1),清雪圈(4-1)的上端转动有清雪轮(4-2),清雪箱(4)的上端焊接有清雪箱基座(4-3),清雪箱基座(4-3)的上端焊接有齿轮基座(4-4),齿轮基座(4-4)的上端转动有小齿轮(4-5)与大齿轮(4-6),小齿轮(4-5)与大齿轮(4-6)啮合,清雪圈(4-1)的内侧设置有齿,小齿轮(4-5)与清雪圈(4-1)内侧的齿啮合,清雪箱(4)的上端焊接有雪箱电机基座(4-7),雪箱电机基座(4-7)的上端设置有清雪电机(4-8),清雪电机(4-8)的上端连接有大齿轮(4-6);

水箱(5)的上端设置有喷淋头(5-1)、水箱涡轮(5-1)、进水口(5-3),水箱(5)的内部焊接有水箱涡轮(5-1),水箱涡轮(5-1)的上端连接有喷淋头(5-1),水箱(5)的上端焊接有进水口(5-3);

推送装置(6)的上端设置有推送箱转动轴(6-1)、螺旋扇叶(6-2)、推送箱电机基座(6-

3)、推送电机(6-4)、出雪口(6-5)、铲雪板滑动箱(6-6)、铲雪板滑动臂(6-7)、铲雪板弹簧(6-8)、铲雪板(6-9),推送装置(6)的内部转动有推送箱转动轴(6-1),推送箱转动轴(6-1)的上端焊接有螺旋扇叶(6-2),推送装置(6)的上端焊接有推送箱电机基座(6-3),推送箱电机基座(6-3)的上端设置有推送电机(6-4),推送装置(6)的右端焊接有出雪口(6-5),推送装置(6)的下端焊接有铲雪板滑动箱(6-6),铲雪板滑动箱(6-6)的内部滑动有铲雪板滑动臂(6-7),铲雪板滑动箱(6-6)的内部设置有铲雪板弹簧(6-8)是,铲雪板滑动臂(6-7)的上端焊接有铲雪板弹簧(6-8),铲雪板滑动臂(6-7)的上端焊接有铲雪板(6-9);

粉碎箱(7)的上端设置有齿轮箱(7-1)、齿轮箱转动轴(7-2)、粉碎齿轮(7-3)、传动齿轮(7-4)、粉碎箱进雪口(7-5)、粉碎箱限位基座(7-6)、粉碎箱出雪口(7-7),粉碎箱(7)的内部焊接有齿轮箱(7-1),齿轮箱(7-1)的上端转动有齿轮箱转动轴(7-2),齿轮箱转动轴(7-2)的上端焊接有粉碎齿轮(7-3),齿轮箱转动轴(7-2)的上端键连接有传动齿轮(7-4),传动齿轮(7-4)设置为两个并且啮合,粉碎箱(7)的上端焊接有粉碎箱进雪口(7-5),粉碎箱(7)的内部焊接有粉碎箱限位基座(7-6),粉碎箱(7)的下端焊接有粉碎箱出雪口(7-7);

融化箱(8)的上端设置有融化箱进雪口(8-1)、融化箱转动轴(8-2)、加热辊子(8-3)、加热棍子螺旋叶(8-4)、融化箱出水口(8-5)、融化箱电机基座(8-6)、融化箱电机(8-7),融化箱(8)的上端焊接有融化箱进雪口(8-1),融化箱(8)的内部转动有融化箱转动轴(8-2),融化箱转动轴(8-2)的上端焊接有加热辊子(8-3),加热辊子(8-3)的上端焊接有加热棍子螺旋叶(8-4),融化箱(8)的右端焊接有融化箱出水口(8-5),融化箱(8)的内部焊接有融化箱电机基座(8-6),融化箱电机基座(8-6)的上端设置有融化箱电机(8-7),融化箱电机(8-7)的上端连接有融化箱转动轴(8-2);

箱体(1)的内部焊接有提升箱(3),滑动基座(3-2)的下端焊接有切冰箱(2),箱体(1)的内部焊接有清雪箱(4),箱体(1)的内部焊接有水箱(5),箱体(1)的内部焊接有推送装置(6),箱体(1)的内部焊接有粉碎箱(7),粉碎箱进雪口(7-5)的上端焊接有出雪口(6-5),箱体(1)的内部焊接有融化箱(8),融化箱进雪口(8-1)的上端焊接有粉碎箱出雪口(7-7),融化箱出水口(8-5)的上端焊接有水管(9),箱体(1)的内部焊接有水管涡轮(10),水管涡轮(10)的上端连接有水管(9),进水口(5-3)的上端连接有水管(9),箱体(1)的上端转动有车轮(11)。

2.根据权利要求1所述的一种道路桥梁用冰雪清除装置,其特征在于:所述的螺纹基座(3-3)、丝杠(3-4)、丝杠斜齿轮(3-5)、齿轮箱转动轴(7-2)、传动齿轮(7-4)均设置为两个。

3.根据权利要求1所述的一种道路桥梁用冰雪清除装置,其特征在于:所述的推送箱转动轴(6-1)、螺旋扇叶(6-2)、推送电机(6-4)共中心线。

4.根据权利要求1所述的一种道路桥梁用冰雪清除装置,其特征在于:所述的箱体(1)、切冰箱(2)、提升箱(3)、清雪箱(4)、水箱(5)、推送装置(6)、粉碎箱(7)、融化箱(8)、水管(9)材质选用不锈钢材质。

5.根据权利要求1所述的一种道路桥梁用冰雪清除装置,其特征在于:所述的切冰轮(2-3)、水箱涡轮(5-1)、水管涡轮(10)设置有配套电机。

6.根据权利要求1所述的一种道路桥梁用冰雪清除装置,其特征在于:所述的提升箱皮带(3-10)材质选用橡胶。
