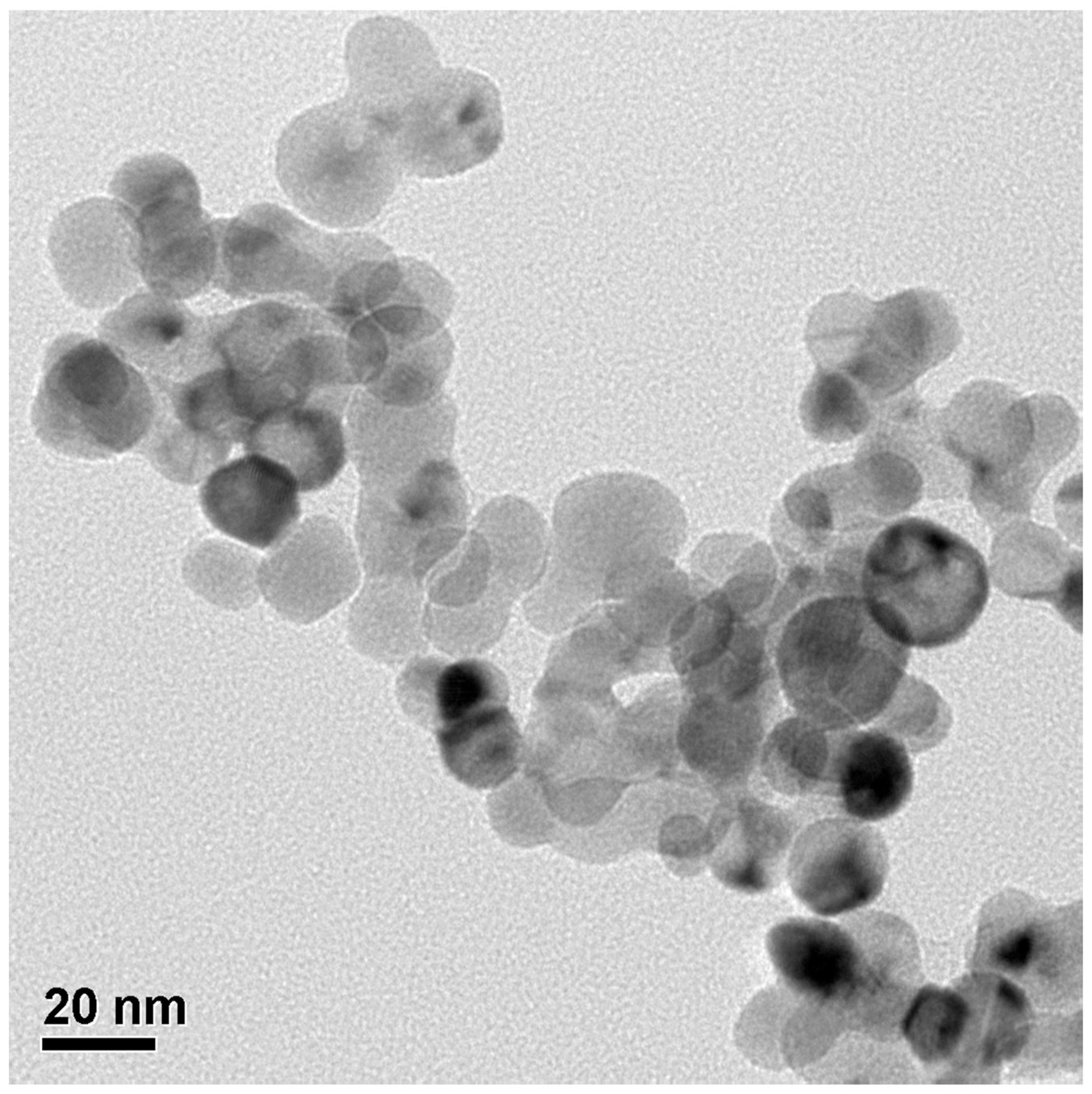

1.一种燃料电池用PdCu催化剂，其特征在于，所述燃料电池用PdCu催化剂的形貌在空心纳米球状至实心纳米正八面体状至实心正方体结构中可控。

2.权利要求1所述的燃料电池用PdCu催化剂，其特征在于，所述燃料电池用PdCu催化剂以三嵌段共聚物P123为保护剂和还原剂，氯钯酸钾、无水氯化铜为原料，在形貌控制剂碘化钾溶液的作用下，一锅法合成得到PdCu合金催化剂，即PdCu催化剂。

3.权利要求2所述的燃料电池用PdCu催化剂，其特征在于，所述燃料电池用PdCu催化剂包括将PdCu合金催化剂去合金化后形成的PdCu@Pd核壳结构催化剂，该催化剂拥有PdCu合金核和粗糙的富含Pd的壳层。

4.权利要求1-3任一项所述的燃料电池用PdCu催化剂的制备方法，其特征在于，具体方法步骤如下：(1) 取三嵌段共聚物P123超声溶解在二次蒸馏水中；向P123溶液中加入氯钯酸钾、无水氯化铜和碘化钾的混合溶液，超声搅拌溶解，得到均质的混合溶液；

(2) 将混合溶液转移至聚四氟乙烯反应釜内胆中，放入高压反应釜中，置于干燥箱内，

30 200℃下反应2 24小时后停止反应；

~ ~

(3) 自然冷却至室温后，1000 r/min   10000 r/min下离心分离，用二次蒸馏水和无~水乙醇洗涤3 5次，即可得到燃料电池用PdCu催化剂。

~

5. 采用权利要求4所述制备得到的燃料电池用PdCu催化剂电化学去合金化的方法，其特征在于，取制备得到的燃料电池用PdCu催化剂涂在玻碳电极上作为工作电极，在酸性电解液中进行循环伏安测试：扫描电势为-0.2 V-1.2 V，扫速为5 100 mV/s，扫描圈数为1 50~ ~圈，即可得到燃料电池用电化学去合金化后的PdCu催化剂。

6.根据权利要求4所述燃料电池用PdCu催化剂的制备方法，其特征在于，步骤(1)中，混合溶液中三嵌段共聚物P123浓度为5 200 mg/mL、氯钯酸钾浓度为0.01 0.1 mmol/L、无水~ ~氯化铜浓度为0.01 0.1 mmol/L，碘化钾的浓度为0 10 mg/mL。

~ ~

7.根据权利要求4所述燃料电池用PdCu催化剂的制备方法，其特征在于，步骤(1)中，混合溶液中三嵌段共聚物P123浓度为20 mg/mL、氯钯酸钾浓度为0.03 mmol/L、无水氯化铜浓度为0.03 mmol/L，碘化钾的浓度为1.34 mg/mL。

8.根据权利要求4所述燃料电池用PdCu催化剂的制备方法，其特征在于，步骤(2)中，混合溶液体积占聚四氟乙烯反应釜内胆1/5-4/5，所述的酸性电解液包括pH<7任意质量浓度的硫酸、高氯酸、盐酸溶液。

9. 权利要求5所述燃料电池用PdCu催化剂的电化学去合金化方法，其特征在于，去合金化的电解质为0.1 mol/L H2SO4溶液，扫描范围为-0.2 V-1.2 V，扫速为100 mV/s，扫描圈数为20圈。

10.权利要求4-9任一项所述制备得到的燃料电池用PdCu催化剂或电化学去合金化方法得到的PdCu催化剂在催化氧化甲醇、乙醇、甲酸、乙二醇的有机小分子；以二氧化碳的还原以及氧还原上的应用。
