专利号: 201810602460X
申请人: 许昌富华玻璃有限公司
专利类型:发明专利
专利状态:授权未缴费
专利领域: 测量;测试
更新日期:2023-11-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

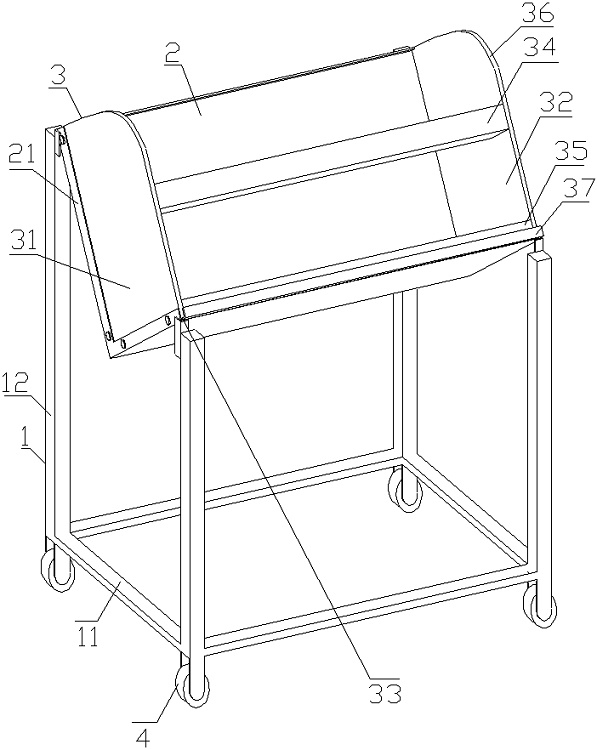

1.一种玻璃弯曲度检验台,包括支撑框架(1)、L型放置架(2)、曲度检验架(3),其特征在于:所述支撑框架(1)包括四边形底框(11)、第一竖支撑架(12)和第二竖支撑架(13),第一竖支撑架(12)比第二竖支撑架(13)高15cm,所述四边形底框(11)的前端的两个角分别安装有第二竖支撑架(13),所述四边形底框(11)的后端的两个角分别安装有第一竖支撑架(12),所述L型放置架(2)焊接在支撑框架(1)上,所述L型放置架(2)上左右两端设置有L型挡板(21),所述L型挡板(21)上设置有螺纹孔,所述L型放置架(2)内放置有曲度检验架(3),所述曲度检验架(3)包括左板(31)、右板(32)、底板(33)、第一连接杆(34)和第二连接杆(35),左板(31)和右板(32)结构相同,所述左板(31)焊接在底板(33)的左侧,右板(32)焊接在底板(33)的右侧,所述底板(33)比左板(31)宽3cm,左板(31)上端和右板(32)的上端打磨有弯曲度一致的曲部(36),所述左板(31)和右板(32)设置有与L型挡板(21)上的螺纹孔相对应的螺纹孔,所述左板(31)的前端和右板(32)的前端通过第一连接杆(34)和第二连接杆(35),所述第一连接杆(34)位于左板(31)前端和右板(32)前端的中部,所述第二连接杆(35)位于左板(31)前端和右板(32)前端的底部,所述底板(33)的前端设置有挡板(37)。

2.根据权利要求1所述的一种玻璃弯曲度检验台,其特征在于:所述L型放置架(2)焊接在支撑框架(1)上是通过L型放置架(2)的竖部与第二竖支撑架(13)的上端固定焊接,L型放置架(2)的横部与第一竖支撑架(12)的上端固定焊接实现的。

3.根据权利要求1所述的一种玻璃弯曲度检验台,其特征在于:所述L型放置架(2)内放置有曲度检验架(3)通过螺栓连接实现的。

4.根据权利要求1所述的一种玻璃弯曲度检验台,其特征在于:所述支撑框架(1)的底部安装有万向轮(4)。
