专利号: 2018106002672
申请人: 安徽泓森物联网有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 教育;密码术;显示;广告;印鉴
更新日期:2024-10-17
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

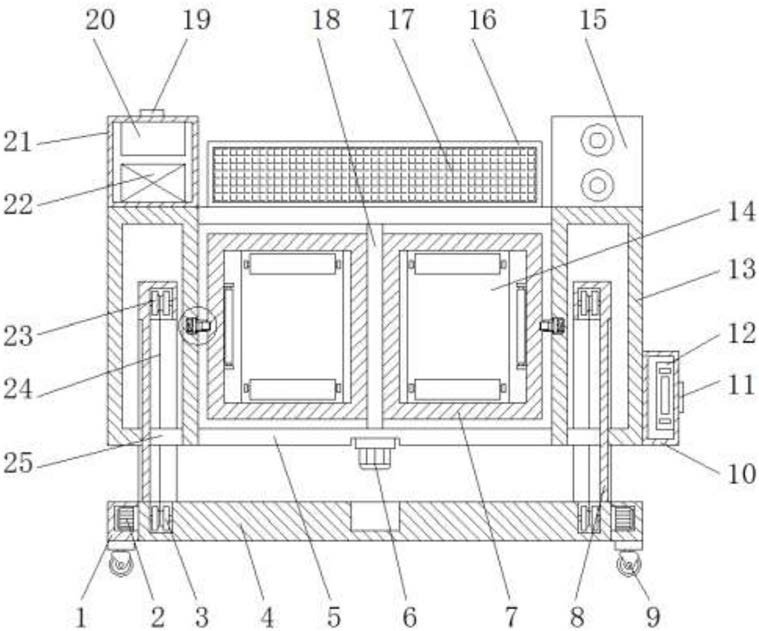

1.一种便于调节的农林技术服务用展示板,包括底座(4),其特征在于,所述底座(4)的底部外壁四角均通过螺钉固定有万向轮(9),且底座(4)的顶部外壁两侧均通过螺钉固定有支撑架(8),两个所述支撑架(8)的一侧外壁均开有移动板滑槽,且两个移动板滑槽的内壁均滑动连接有移动板(25),两个所述移动板(25)的一侧外壁均通过螺钉固定有移动台(13),且两个移动台(13)的相对一侧外壁顶部和底部分别通过螺钉固定有底板(5)和顶板(26),所述顶板(26)的底部外壁和底板(5)的顶部外壁分别开有支撑轴安装孔,且两个支撑轴安装孔的内壁均通过轴承连接有同一个支撑轴(18),所述底板(5)的底部内壁通过螺钉固定有调节电机(6),且调节电机(6)输出轴通过联轴器固定于支撑轴(18)的一端外壁,所述支撑轴(18)的一侧外壁通过键连接有展示架(7),且展示架(7)的底部内壁两侧均通过螺钉固定有张贴板(14),所述顶板(26)的顶部外壁通过铰链连接有转动板(16),且转动板(16)的一侧内壁通过螺钉固定有太阳能电池板(17),所述顶板(26)的顶部外壁一侧通过铰链连接有气缸(28),且气缸(28)的活塞杆一端通过铰链连接于转动板(16)的一侧外壁,两个所述移动台(13)的顶部外壁分别通过螺钉固定有音响(15)和配电箱(21),且配电箱(21)的顶部内壁和底部内壁分别通过螺钉固定有逆变器(20)和蓄电池(22),所述移动台(13)的一侧外壁通过螺钉固定有控制箱(10),且控制箱(10)的一侧外壁和一侧内壁分别通过螺钉固定有操作键盘(11)和处理器(12)。

2.根据权利要求1所述的一种便于调节的农林技术服务用展示板,其特征在于,所述支撑架(8)的一侧内壁顶部和底座(4)的一侧内壁分别开有上滑轮轴安装孔和下滑轮轴安装孔,且上滑轮轴安装孔的内壁和下滑轮轴安装孔的内壁分别通过轴承连接有上滑轮轴和下滑轮轴,上滑轮轴的一侧外壁和下滑轮轴的一侧外壁分别通过键连接有上滑轮(23)和下滑轮(3)。

3.根据权利要求2所述的一种便于调节的农林技术服务用展示板,其特征在于,所述底座(4)的两侧外壁均通过螺钉固定有动力箱(1),且两个动力箱(1)的一侧内壁均通过螺钉固定有驱动电机(2),两个驱动电机(2)输出轴分别通过联轴器固定于两个下滑轮轴的一端外壁。

4.根据权利要求2所述的一种便于调节的农林技术服务用展示板,其特征在于,两个所述下滑轮(3)的一侧外壁均通过螺钉固定有钢丝绳(24),且两个钢丝绳(24)的一端外壁分别通过螺钉固定于两个移动板(25)的顶部外壁,两个钢丝绳(24)的一侧外壁分别套接于两个上滑轮(23)的一侧外壁。

5.根据权利要求1所述的一种便于调节的农林技术服务用展示板,其特征在于,所述太阳能电池板(17)的输出端通过导线与逆变器(20)的输入端连接,逆变器(20)的输出端通过导线与蓄电池(22)的输入端连接。

6.根据权利要求1所述的一种便于调节的农林技术服务用展示板,其特征在于,所述张贴板(14)的一侧外壁顶部和底部均通过铰链连接有夹板(27),且两个夹板(27)的一侧外壁和张贴板(14)的一侧外壁顶部和底部均通过螺钉固定有推力弹簧(29)。

7.根据权利要求1所述的一种便于调节的农林技术服务用展示板,其特征在于,所述移动台(13)的一侧外壁开有滑板滑槽,且滑板滑槽的内壁滑动连接有滑板(33),滑板(33)的一侧外壁和滑板滑槽的一侧内壁均通过螺钉固定有复位弹簧(32),滑板(33)的一侧外壁通过螺钉固定有支架(34),支架(34)的一侧外壁套接有滚轮(35)。

8.根据权利要求1所述的一种便于调节的农林技术服务用展示板,其特征在于,所述展示架(7)的一侧外壁开有定位槽,且定位槽的规格与滚轮(35)的规格相适配,展示架(7)的一侧内壁通过螺钉固定有固定板(30),固定板(30)的一侧外壁开有照明灯安装孔,照明灯安装孔的内壁通过螺纹连接有照明灯(31),展示架(7)的开有操作口,操作口的内壁通过合页连接有透明板(36)。

9.根据权利要求8所述的一种便于调节的农林技术服务用展示板,其特征在于,所述照明灯(31)、两个驱动电机(2)、调节电机(6)和气缸(28)均通过导线连接有开关,开关通过导线与处理器(12)连接。

10.根据权利要求1所述的一种便于调节的农林技术服务用展示板,其特征在于,所述配电箱(21)的顶部外壁通过螺钉固定有光照传感器(19),且光照传感器(19)的信号输出端通过信号线与处理器(12)的信号输入端连接。
