专利号: 2018105968464
申请人: 诸暨东白电农农业开发有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 道路、铁路或桥梁的建筑
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

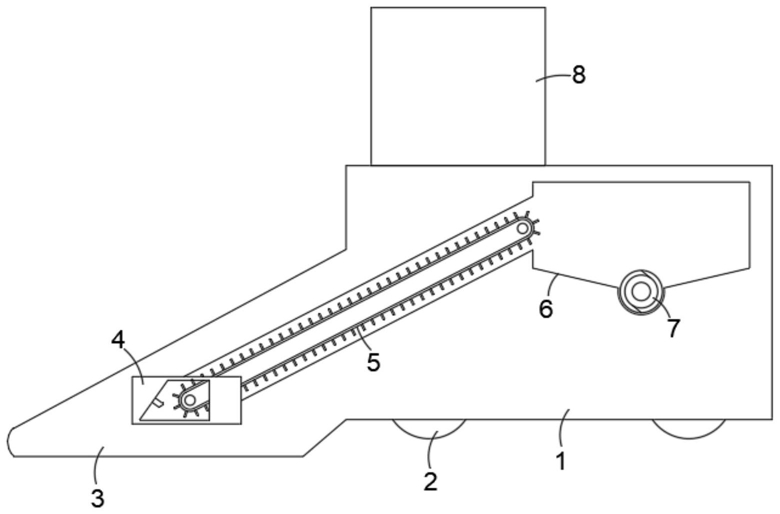

1.一种用于沙漠路段铁轨的清沙装置,包括车体(1),其特征在于,所述车体(1)的一端固定连接有清沙板(3),所述清沙板(3)内固定连接有清沙块(4),所述车体(1)内开设有清沙管,且清沙管延伸至清沙板(3)内,所述清沙管与清沙块(4)连接,所述清沙管的一端转动连接有第一驱动杆,所述清沙块(4)内转动连接有第二驱动杆(10),所述清沙块(4)内开设有工作区,且第二驱动杆(10)的一端位于工作区内,所述工作区内设有第一驱动机构,且第一驱动机构与第二驱动杆(10)连接,所述清沙管与清沙块(4)连通,所述第一驱动杆与第二驱动杆(10)上套设有送料带(5),所述送料带(5)上固定连接有多个拨板,所述车体(1)内设有储料桶(6),所述储料桶(6)的下端设有集料管,所述集料管内转动连接有搅拌杆(7),所述搅拌杆(7)上固定连接有叶片,所述车体(1)内开设有空腔,且搅拌杆(7)的一端位于空腔内,所述空腔内设有第二驱动机构,且第二驱动机构与搅拌杆(7)连接,所述车体(1)的下端对称转动连接有多个轨道轮(2)。

2.根据权利要求1所述的一种用于沙漠路段铁轨的清沙装置,其特征在于,所述第一驱动机构包括竖直转动连接在工作区内的转轴(19),所述转轴(19)上套设有第一布带轮(21),所述第二驱动杆(10)上套设有第二布带轮(23),所述第一布带轮(21)与第二布带轮(23)上共同套设有传动带(22),所述转轴(19)上还套设有蜗轮,所述工作区的内侧壁上固定连接有第一电机(9),所述第一电机(9)的驱动端设有蜗杆(18),且蜗杆(18)与蜗轮啮合。

3.根据权利要求1所述的一种用于沙漠路段铁轨的清沙装置,其特征在于,所述第二驱动机构包括固定在空腔内侧壁上的第二电机(12),所述第二电机(12)的驱动端设有转动杆(13),所述转动杆(13)远离第二电机(12)的一端固定连接有第一锥齿轮(15),所述搅拌杆(7)上套设有第二锥齿轮(16),且第一锥齿轮(15)与第二锥齿轮(16)啮合。

4.根据权利要求2所述的一种用于沙漠路段铁轨的清沙装置,其特征在于,所述工作区的内侧壁上固定连接有支撑块(20),且蜗杆(18)远离第一电机(9)的一端与支撑块(20)的侧壁转动连接。

5.根据权利要求3所述的一种用于沙漠路段铁轨的清沙装置,其特征在于,所述空腔内竖直固定连接有固定块(14),且固定块(14)套设在转动杆(13)上并与转动杆(13)转动连接。

6.根据权利要求1所述的一种用于沙漠路段铁轨的清沙装置,其特征在于,所述清沙块(4)上开设有清沙槽,且清沙槽的侧壁上倾斜设有多个喷管(11),所述清沙槽与地面连通。

7.根据权利要求1所述的一种用于沙漠路段铁轨的清沙装置,其特征在于,所述车体(1)的上端固定连接有驾驶室(8)。

8.根据权利要求1所述的一种用于沙漠路段铁轨的清沙装置,其特征在于,所述车体(1)的侧壁上连通有出沙管(17),且出沙管(17)与储料桶(6)连通,所述搅拌杆(7)位于出沙管(17)内。
