专利号: 2018105954014
申请人: 广东工业大学
专利类型:发明专利
专利状态:已下证
专利领域: 电通信技术
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

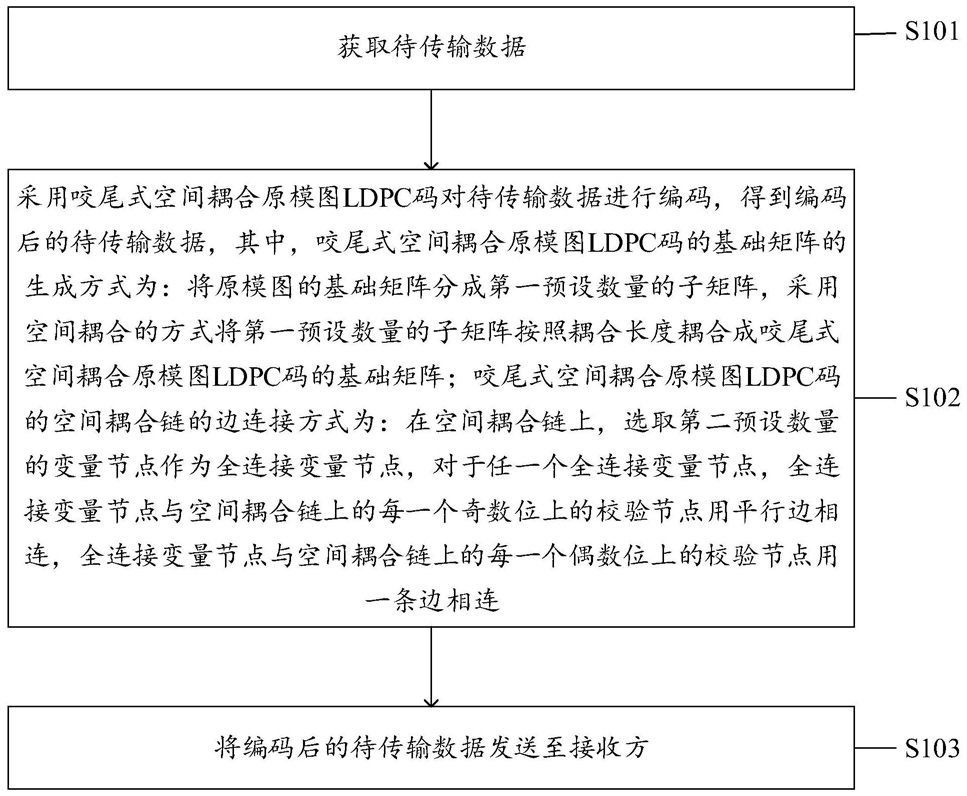

1.一种LDPC码通信方法,其特征在于,包括:

获取待传输数据;

采用咬尾式空间耦合原模图LDPC码对所述待传输数据进行编码,得到编码后的待传输数据;

将所述编码后的待传输数据发送至接收方;

其中,所述咬尾式空间耦合原模图LDPC码的基础矩阵的生成方式为:将原模图的基础矩阵分成第一预设数量的子矩阵,采用空间耦合的方式将所述第一预设数量的子矩阵按照耦合长度耦合成所述咬尾式空间耦合原模图LDPC码的基础矩阵;

所述咬尾式空间耦合原模图LDPC码的空间耦合链的边连接方式为:在所述空间耦合链上,选取第二预设数量的变量节点作为全连接变量节点,对于任一个所述全连接变量节点,所述全连接变量节点与所述空间耦合链上的每一个奇数位上的校验节点用平行边相连,所述全连接变量节点与所述空间耦合链上的每一个偶数位上的校验节点用一条边相连。

2.根据权利要求1所述的方法,其特征在于,所述将原模图的基础矩阵分成第一预设数量的子矩阵,包括:按照准对称的方式将所述原模图的基础矩阵分成所述第一预设数量的子矩阵。

3.根据权利要求2所述的方法,其特征在于,所述按照准对称的方式将所述原模图的基础矩阵分成所述第一预设数量的子矩阵,包括:按照所述准对称的方式将所述原模图的基础矩阵分成两个所述子矩阵,且两个所述子矩阵的列重的差值最小。

4.根据权利要求1至3任一项所述的方法,其特征在于,所述选取第二预设数量的变量节点作为全连接变量节点,包括:选取所述第二预设数量的原模图,对于所述第二预设数量的原模图中的每一个所述原模图,选取所述原模图中度值最大的一个变量节点作为所述全连接变量节点。

5.根据权利要求4所述的方法,其特征在于,所述第二预设数量为2。

6.根据权利要求5所述的方法,其特征在于,2个所述原模图分别为所述空间耦合链上位于首位的原模图和位于尾位的原模图。

7.根据权利要求4所述的方法,其特征在于,所述将所述编码后的待传输数据发送至接收方,包括:将所述编码后的待传输数据进行调制,得到调制后的待传输数据;

发送所述调制后的待传输数据至所述接收方。

8.一种LDPC码通信系统,其特征在于,包括:

信源模块,用于获取待传输数据;

编码模块,用于采用咬尾式空间耦合原模图LDPC码对所述待传输数据进行编码,得到编码后的待传输数据;

信道模块,用于将所述编码后的待传输数据发送至接收方;

其中,所述咬尾式空间耦合原模图LDPC码的基础矩阵的生成方式为:将原模图的基础矩阵分成第一预设数量的子矩阵,采用空间耦合的方式将所述第一预设数量的子矩阵按照耦合长度耦合成所述咬尾式空间耦合原模图LDPC码的基础矩阵;

所述咬尾式空间耦合原模图LDPC码的空间耦合链的边连接方式为:在所述空间耦合链上,选取第二预设数量的变量节点作为全连接变量节点,对于任一个所述全连接变量节点,所述全连接变量节点与所述空间耦合链上的每一个奇数位上的校验节点用平行边相连,所述全连接变量节点与所述空间耦合链上的每一个偶数位上的校验节点用一条边相连。

9.一种LDPC码通信设备,其特征在于,包括:

存储器,用于存储计算机程序;

处理器,用于执行所述计算机程序时实现如权利要求1至7任一项所述的LDPC码通信方法的步骤。

10.一种计算机可读存储介质,其特征在于,所述计算机可读存储介质中存储有计算机程序,所述计算机程序被处理器执行时实现如权利要求1至7任一项所述的LDPC码通信方法的步骤。
