专利号: 2018105842536
申请人: 潍坊学院
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

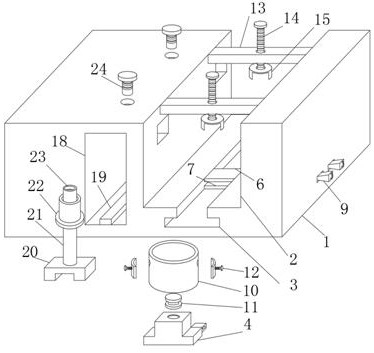

1.一种用于蔬菜嫁接的接口捆扎工具,包括捆扎工具本体(1),其特征在于:所述捆扎工具本体(1)的内部设置有操作槽(2),所述操作槽(2)的底部设置有滑槽(3),所述滑槽(3)的内部滑动连接有移动滑板(4),所述移动滑板(4)的表面一体成型有对接块(5),所述对接块(5)插接在分隔板(6)表面设置的对接槽(7)中,所述分隔板(6)固定连接在滑槽(3)的内壁之间,对接块(5)的表面设置有插接孔(8),所述插接孔(8)的内部插接有固定插件(9),所述固定插件(9)贯穿捆扎工具本体(1)的外壁设置,且移动滑板(4)的上部设置有砧木根部固定座(10),所述砧木根部固定座(10)的底面与移动滑板(4)的顶面上均设置有转动槽口,转动槽口内部转动连接有转动连接块(11),砧木根部固定座(10)的内部设置有夹持件(12),所述操作槽(2)的内壁之间固定连接有横杆(13),所述横杆(13)的杆体上螺接有调节杆(14),所述调节杆(14)的下端固定连接有防脱落挡块,防脱落挡块转动连接在砧木端部接口紧固件(15)的顶面设置的转动槽口中,所述砧木端部接口紧固件(15)的表面设置有限位口(16),所述限位口(16)的内部插接有塞板(17),所述捆扎工具本体(1)的内部设置有捆扎带放置槽(18),所述捆扎带放置槽(18)的底面上固定连接有导向轨(19),所述导向轨(19)的上部滑动连接有推送座(20),所述推送座(20)的固定连接有立柱(21),所述立柱(21)的杆体上固定连接有搭接板(22),且立柱(21)的顶端设置有制动孔(23),所述制动孔(23)的内部插接有定位螺杆(24),所述定位螺杆(24)贯穿捆扎工具本体(1)的外壁设置。

2.根据权利要求1所述的一种用于蔬菜嫁接的接口捆扎工具,其特征在于:所述移动滑板(4)呈T字形矩形柱体结构,移动滑板(4)的高度大于滑槽(3)的高度,移动滑板(4)设置有两个,两个移动滑板(4)关于分隔板(6)对称分布,分隔板(6)表面的对接槽(7)设置有两个,两个对接槽(7)关于分隔板(6)的中心对称分布。

3.根据权利要求1所述的一种用于蔬菜嫁接的接口捆扎工具,其特征在于:所述固定插件(9)包括插接杆和橡胶塞,插接杆粘接在橡胶塞的外壁上,插接杆槽圆形柱体结构,橡胶塞槽梯形柱体结构,橡胶塞与捆扎工具本体(1)的外侧设置的塞口相配合,且橡胶塞的表面上粘接有拉环。

4.根据权利要求1所述的一种用于蔬菜嫁接的接口捆扎工具,其特征在于:所述夹持件(12)包括挤压板和推持杆,挤压板呈圆弧形板状结构,挤压板设置有两个,两个挤压板关于砧木根部固定座(10)的中心呈左右对称分布,且挤压板的表面设置有转动槽口,转动槽口内部转动连接有推持杆。

5.根据权利要求1所述的一种用于蔬菜嫁接的接口捆扎工具,其特征在于:所述砧木端部接口紧固件(15)呈圆形框体结构,砧木端部接口紧固件(15)的表面设置有两个观测缺口,两个观测缺口相对分布,且砧木端部接口紧固件(15)表面的限位口(16)设置有两个,两个限位口(16)关于观测缺口对称分布,限位口(16)的内壁上设置有卡持槽,卡持槽与塞板(17)表面设置的橡胶条相配合,塞板(17)槽梯形柱体结构,塞板(17)的端部设置有圆弧形曲面。

6.根据权利要求1所述的一种用于蔬菜嫁接的接口捆扎工具,其特征在于: 所述操作槽(2)的内壁上设置有捆扎带出口,捆扎带出口与捆扎带放置槽(18)相贯通,捆扎带出口位于砧木端部接口紧固件(15)的下侧。
