专利号: 2018105802257
申请人: 青岛大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2025-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

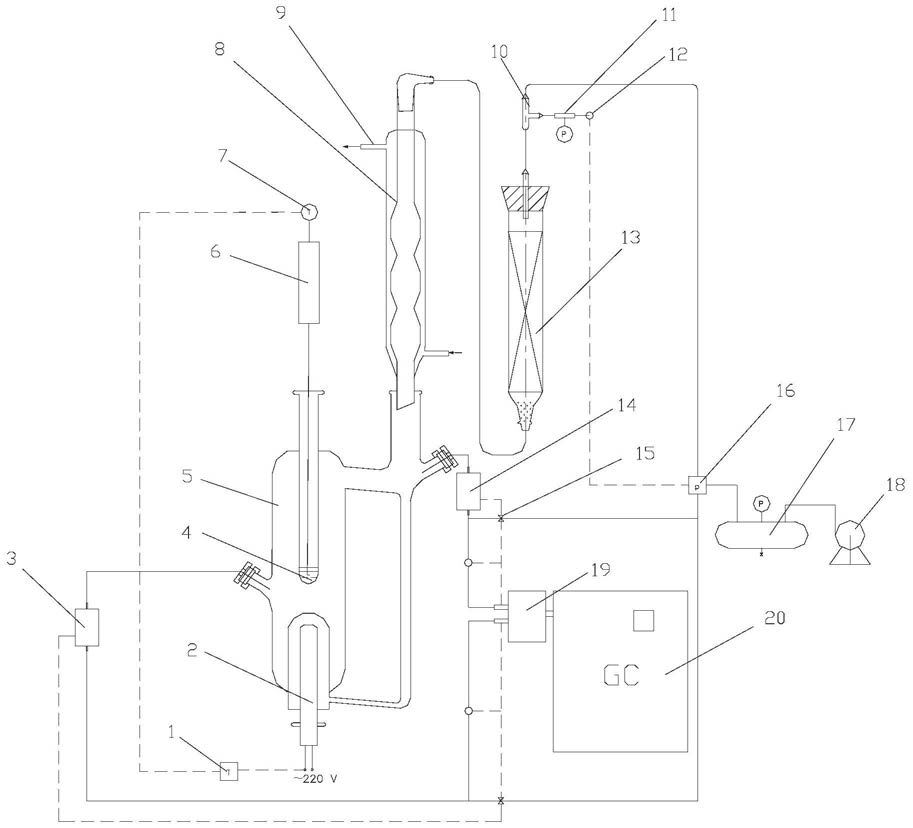

1.一种具有自动控压测样功能的减压气液平衡装置,其特征是,包括气液平衡釜、进取样控制器、压力控制器、气相色谱检测器,所述气液平衡釜中设有热电偶温度检测器、电加热棒和温度控制器,所述气液平衡釜的顶部气相出口连接冷凝管,所述气液平衡釜的气相取样口和液相取样口分别连接气相取样器和液相取样器,气相取样器的出口通过气相出口管线连接进取样控制器的气相进口,液相取样器出口通过液相出口管线连接进取样控制器的液相进口,进取样控制器内设有微型隔膜真空泵,进取样控制器的气相进口和液相进口均与微型隔膜真空泵的进口连通,微型隔膜真空泵的出口连接气相色谱检测器的进口,冷凝管气相出口连接系统真空泵的进口管线,气相出口管线和液相出口管线均开设支路管线,每个支路管线均与系统真空泵的进口管线连接,气相出口管线上设有气相进样电磁阀,气相出口管线的支路管线上设有气相取样电磁阀,液相出口管线上设有液相进样电磁阀,液相出口管线的支路管线上设有液相取样电磁阀,压力控制器设置在系统真空泵的进口管线上;

热电偶温度检测器检测气液平衡釜中的温度,并将检测的温度转化成温度信号输送至温度控制器,温度控制器根据接收的温度信号控制电加热棒的加热功率;

压力控制器根据接收气液平衡釜内的压力信号控制气液平衡釜内的压力;

进取样控制器分别控制气相取样电磁阀、液相取样电磁阀、气相进样电磁阀、液相进样电磁阀的开关。

2.如权利要求1所述的减压气液平衡装置,其特征是,所述气液平衡釜为ROSE釜。

3.如权利要求1所述的减压气液平衡装置,其特征是,所述气液平衡釜的顶部气相出口依次连接冷凝管、干燥器。

4.如权利要求3所述的减压气液平衡装置,其特征是,所述冷凝管为玻璃冷凝管。

5.如权利要求3所述的减压气液平衡装置,其特征是,所述干燥管为硅胶粒干燥器。

6.如权利要求1所述的减压气液平衡装置,其特征是,所述气液平衡釜设有气压控制阀、气压表、压力信号变送器,气压表检测气液平衡釜内的压力,压力信号变送器将气液平衡釜内的压力转变为压力信号,压力控制器根据接收气液平衡釜内的压力信号控制气压控制阀的开度,从而控制气液平衡釜内的压力。

7.如权利要求1所述的减压气液平衡装置,其特征是,系统真空泵的进口管线设有稳压罐。

8.如权利要求1所述的减压气液平衡装置,其特征是,所述气相取样器为3mL钢瓶,所述钢瓶设有气体进样口和气体出样口,气体进样口和气体出样口均设有电磁阀门,所述电磁阀门由进取样控制器控制。

9.如权利要求1所述的减压气液平衡装置,其特征是,所述液相取样器为3mL钢瓶,所述钢瓶设有液体进样口和液体出样口,液体进样口和液体出样口均设有电磁阀门,所述电磁阀门由进取样控制器控制。

10.一种气液平衡性质的测定方法,其特征是,提供权利要求1~9任一所述的减压气液平衡装置,向气液平衡釜添加待测物料,通过温度控制器控制气液平衡釜的加热温度,通过压力控制器控制气液平衡釜内的压力,取样时,进取样控制器控制气相取样电磁阀和/或液相取样电磁阀打开,控制气相进样电磁阀和/或液相进样电磁阀关闭,使气液平衡釜中的物料进入气相取样器和/或液相取样器;进样时,进取样控制器控制气相取样电磁阀和/或液相取样电磁阀关闭,控制气相进样电磁阀和/或液相进样电磁阀打开,使气相取样器和/或液相取样器中的物料进入气相色谱检测器进行检测。
