1.一种海胆状FeOOH微米材料的制备方法，其特征在于，如下步骤：（1）将Fe(NO3)3·9H2O、Na2SO4置于双蒸水中，磁力搅拌至完全溶解制得均匀的前驱体溶液；

（2）将前驱体溶液转移至水热釜中，在程序控温条件下进行水热反应；

（3）将所得产物用水和醇分别冲洗，最后在烘箱中干燥得最终样品。

2.根据权利要求1所述的制备方法，其特征在于，步骤（1）中所述的Fe(NO3)3·9H2O和Na2SO4的摩尔比为2:1 1:2。

~

3.根据权利要求2所述的制备方法，其特征在于，步骤（1）中所述Fe(NO3)3·9H2O在溶液中的浓度为 25 150 mM。

~

4.根据权利要求1所述的制备方法，其特征在于，步骤（2）中所述水热反应温度为100-

200℃。

5.根据权利要求1所述的制备方法，其特征在于，步骤（2）中所述水热反应时间为2-48 h。

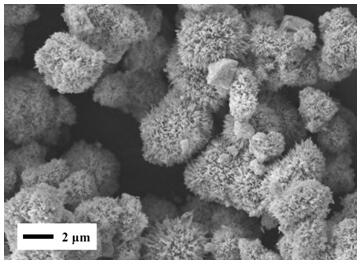

6.根据权利要求1-5任一项权利要求所述的制备方法，其特征在于，所制备的海胆状的FeOOH微米材料的直径为4-10 µm。
