专利号: 201810567462X
申请人: 浙江向阳齿轮机电有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2024-04-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

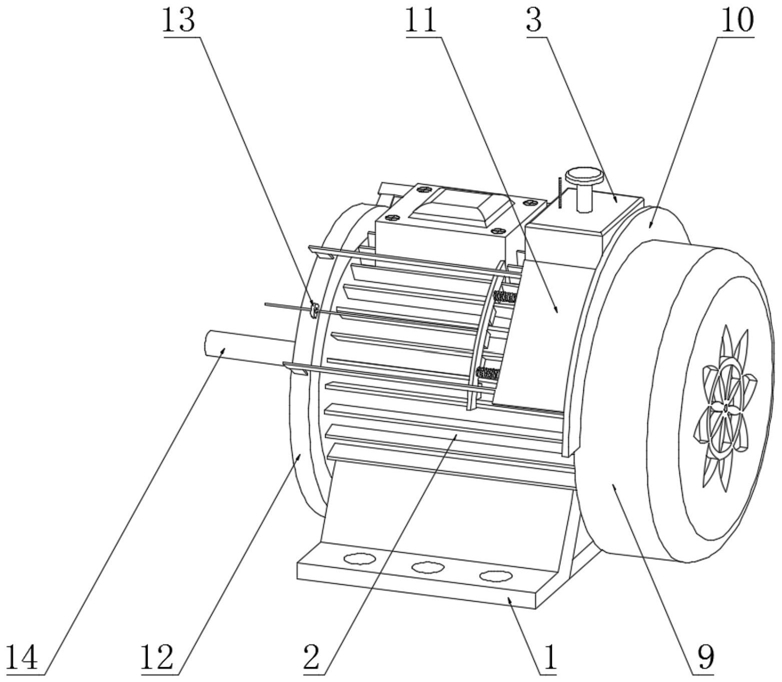

1.一种便于散热的电机,包括电动机本体(1),其特征在于:所述电动机本体(1)上方设置有电机壳体(2),所述电机壳体(2)顶部安装有润滑机构(3),所述润滑机构(3)包括蓄液盒(31)、挤压杆(32)、推板(33)、挤压板(34)、复位弹簧(35)、限位孔(36)、刻度杆(37)、刻度线(38)和浮标块(39),所述蓄液盒(31)中部上方安装有挤压杆(32),所述挤压杆(32)上方安装有推板(33),所述挤压杆(32)下方安装有挤压板(34),所述挤压板(34)上表面位于挤压杆(32)外侧位置处安装有复位弹簧(35),所述蓄液盒(31)上部和挤压板(34)上表面均开设有限位孔(36),所述限位孔(36)内侧安装有刻度杆(37),所述刻度杆(37)外表面刻画有刻度线(38),所述刻度杆(37)底部安装有浮标块(39),所述蓄液盒(31)底部安装有润滑液导管(4);

所述电机壳体(2)底部贴覆有第一橡胶垫片(5),所述第一橡胶垫片(5)下表面贴覆有干燥块(6),所述干燥块(6)下表面贴覆有第二橡胶垫片(7),所述干燥块(6)内部对称安装有减震机构(8);

所述电机壳体(2)一侧安装有后端盖(17),所述电机壳体(2)对应后端盖(17)外侧位置处安装有风罩(9),所述风罩(9)上方安装有安装板(10),所述安装板(10)一侧焊接有清灰机构(11),所述电机壳体(2)与后端盖(17)对应的另一侧安装有前端盖(12),所述前端盖(12)顶部两侧对称焊接有限位环(13),所述前端盖(12)中部安装有主轴(14),所述主轴(14)位于后端盖(17)一侧位置处安装有主动齿轮(15),所述后端盖(17)上部和下部均安装有导风机构(16),所述导风机构(16)包括安装套管(161)、导风凸块(162)、支撑架(163)、转动轴(164)、导风扇叶(165)和传动齿轮(166),所述安装套管(161)内壁开设有导风凸块(162),所述安装套管(161)中部通过支撑架(163)安装有转动轴(164),所述转动轴(164)中部安装有导风扇叶(165),所述转动轴(164)对应主动齿轮(15)位置处安装有传动齿轮(166);

所述减震机构(8)包括限位套管(81)、移动槽(82)、第一减震弹簧(83)、限位杆(84)、减震垫片(85)、安装孔道(86)和防碰撞组件(87),所述限位套管(81)内侧对称开设有移动槽(82),所述限位套管(81)外圈下方安装有第一减震弹簧(83),所述限位套管(81)内部下方安装有限位杆(84),所述限位杆(84)上表面贴覆有减震垫片(85),所述限位杆(84)上部开设有安装孔道(86),所述安装孔道(86)内部安装有防碰撞组件(87)。

2.根据权利要求1所述的一种便于散热的电机,其特征在于,所述防碰撞组件(87)包括收缩杆(871)、安装块(872)、第二减震弹簧(873)和橡胶滚柱(874),所述收缩杆(871)一端安装有安装块(872),所述安装块(872)一侧安装有第二减震弹簧(873),所述安装块(872)另一侧安装有橡胶滚柱(874)。

3.根据权利要求2所述的一种便于散热的电机,其特征在于,所述清灰机构(11)包括收纳板(111)、限位板(112)、焊接块(113)、收纳弹簧(114)、清理板(115)、清理刷(116)和牵引绳(117),所述收纳板(111)一侧对称安装有限位板(112),所述限位板(112)一侧下方焊接有焊接块(113),所述收纳板(111)底部通过收纳弹簧(114)和清理板(115)安装连接,所述清理板(115)底部安装有清理刷(116),所述清理刷(116)一侧中部安装有牵引绳(117)。

4.根据权利要求3所述的一种便于散热的电机,其特征在于,所述安装孔道(86)的内直径和收缩杆(871)的外直径相契合。

5.根据权利要求4所述的一种便于散热的电机,其特征在于,所述牵引绳(117)的一端穿过限位环(13),所述牵引绳(117)的一端连接有卡杆。

6.根据权利要求5所述的一种便于散热的电机,其特征在于,所述收纳板(111)数量设置为两个,所述收纳板(111)和收纳弹簧(114)的数量比为1:2。

7.根据权利要求6所述的一种便于散热的电机,其特征在于,所述风罩(9)内表面贴覆有防尘海绵。

8.根据权利要求7所述的一种便于散热的电机,其特征在于,所述挤压杆(32)和蓄液盒(31)连接位置处安装有轴封。
