专利号: 2018105635574
申请人: 成都工业学院
专利类型:发明专利
专利状态:已下证
专利领域: 电通信技术
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种显示器,其特征在于,包括:

显示面板,所述显示面板包括多个显示像素,所述多个显示像素用于显示第一视差图像,所述第一视差图像同时用于2D显示以及3D显示;

偏振调制器,所述偏振调制器设置在所述显示面板的一侧,所述偏振调制器包括与所述多个显示像素对应的多个调制像素,所述多个调制像素用于调制所述多个显示像素所发出的光线的偏振方向,以生成用于3D显示的第二视差图像。

2.根据权利要求1所述的显示器,其特征在于,所述显示面板包括多个显示单元,所述多个显示单元中的每个显示单元均包括z个显示像素;

所述偏振调制器包括与所述多个显示单元对应的多个调制单元,所述多个调制单元中的每个调制单元均包括与所述z个显示像素对应的z个调制像素;

所述z个调制像素用于调制所述z个显示像素所发出的光线的偏振方向,其中,z为大于等于2的整数。

3.根据权利要求2所述的显示器,其特征在于,所述z个显示像素中的x个显示像素的像素值与第一原始视差图像中对应位置的像素的像素值相等,所述z个显示像素中的除所述x个显示像素外的y个显示像素的像素值均为常数c,其中,x为大于等于1的整数,y为大于等于1的整数,c为小于等于255的正整数;

所述z个调制像素中与所述x个显示像素对应的x个调制像素的灰度值mn满足:所述z个调制像素中与所述y个显示像素对应的y个调制像素的灰度值mn满足:其中,an为所述第一原始视差图像中与显示像素位置对应的像素的像素值,bn为第二原始视差图像中与所述显示像素位置对应的像素的像素值,n为序号。

4.根据权利要求3所述的显示器,其特征在于,c等于255。

5.根据权利要求3所述的显示器,其特征在于,y小于等于x。

6.根据权利要求1-5中任一权项所述的显示器,其特征在于,所述偏振调制器为移除检偏器的液晶显示面板。

7.根据权利要求2-5中任一权项所述的显示器,其特征在于,所述多个显示单元在所述显示面板上周期性排列。

8.一种眼镜,其特征在于,用于配合如权利要求1-7中任一权项所述的显示器使用,所述眼镜位于所述显示器的偏振调制器的远离所述显示器的显示面板的一侧,包括:镜框;

第一镜片,所述第一镜片安装在所述镜框上,所述第一镜片包括能够对所述偏振调制器调制后的光线进行检偏的偏振片。

9.根据权利要求8所述的眼镜,其特征在于,所述眼镜还包括:第二镜片,所述第二镜片安装在所述镜框上。

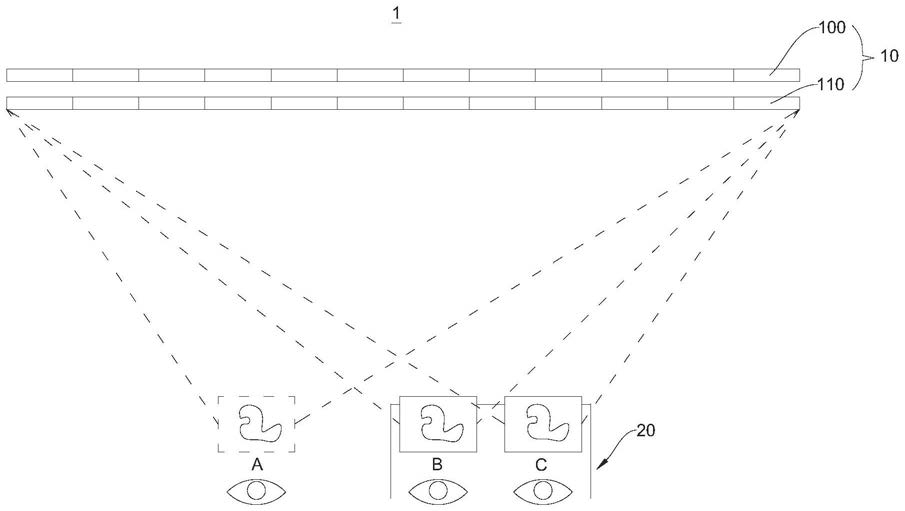

10.一种显示系统,其特征在于,包括:

如权利要求1-7中任一权项所述的显示器;

如权利要求8或9所述的眼镜,所述眼镜位于所述显示器的偏振调制器的远离所述显示器的显示面板的一侧。
