1.一种网格状ZnO螺旋式多孔空心纳米线传感器的制备方法，其特征在于，包括以下步骤：A.前驱体纤维的制备：

配制无机物/PVP纺丝液，进行静电纺丝，制得网格状螺旋式无机物/PVP前驱体纤维；所述无机物/PVP纺丝液是Zn(NO3)2·4H2O、Zn(CH2COO)2·4H2O、Al(NO3)3·6H2O和PVP的混合溶液；

B.纳米线的制备：

将网格状螺旋式无机物/PVP前驱体纤维煅烧，获得网格状Al掺杂ZnO螺旋式多孔空心纳米线；

C.传感器的制备：

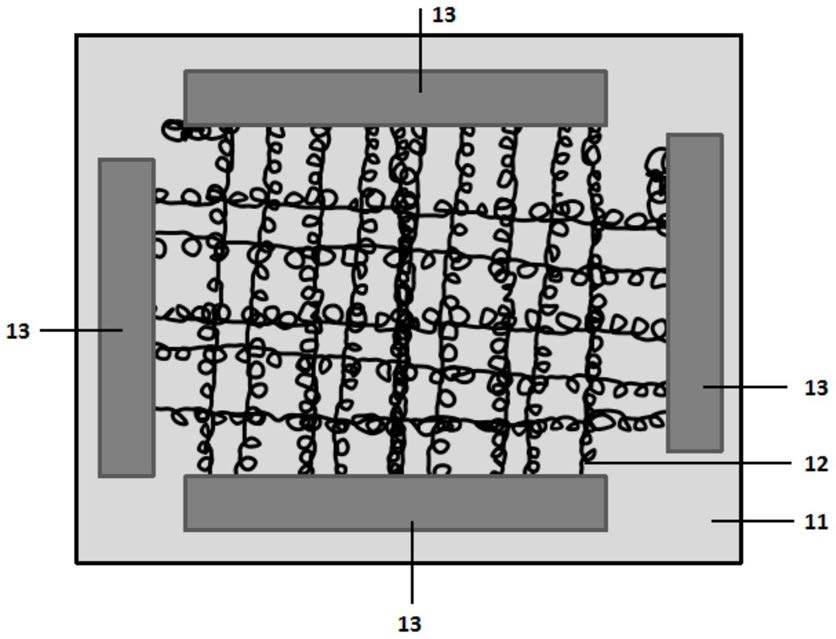

在网格状Al掺杂ZnO螺旋式多孔空心纳米线四周涂覆导电极，并引出导线，即可获得网格状ZnO螺旋式多孔空心纳米线传感器。

2.根据权利要求1所述的制备方法，其特征在于，所述无机物/PVP纺丝液的制备方法是：将Zn(NO3)2·4H2O、Zn(CH2COO)2·4H2O和Al(NO3)3·6H2O混合，得到无机物；将无机物溶于去离子水，加入PVP，搅拌30-90min，静置，得到无机物/PVP纺丝液。

3.根据权利要求2所述的制备方法，其特征在于，Zn(NO3)2·4H2O、Zn(CH2COO)2·4H2O和Al(NO3)3·6H2O的质量比为1:0.5-3:0.01-0.05。

4.根据权利要求2所述的制备方法，其特征在于，所述无机物/PVP纺丝液中，PVP的浓度为40-50wt％，无机物浓度为8-15wt％。

5.根据权利要求2所述的制备方法，其特征在于，PVP的分子量是2000-50000。

6.根据权利要求1所述的制备方法，其特征在于，所述网格状螺旋式无机物/PVP前驱体纤维的网格为正方形，其边长为400-2500nm。

7.根据权利要求1所述的制备方法，其特征在于，步骤B中，煅烧过程控制的条件为：升温速率1-5℃/min，升温至600-900℃，煅烧8-16小时。

8.根据权利要求1所述的制备方法，其特征在于，所述电极是Ag电极、Au电极或者导电胶。

9.根据权利要求1所述的制备方法，其特征在于，所述的传感器是气敏传感器。
