专利号: 2018105578798
申请人: 金华职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 水利工程;基础;疏浚
更新日期:2025-03-24
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种防盗且便于维护的铰接窨井盖,其特征在于,包括:

井盖本体,其上开设有通孔(100),其内部开设有沿所述井盖本体的径向开设并贯通至外部的沉槽,所述通孔(100)贯通至所述沉槽,所述井盖本体上设置有铰接块;

第一卡紧块(2),可滑动地设置在所述沉槽内,其上开设有与所述通孔(100)相对应的卡紧块通孔(22);

弹簧(21),其一端连接在所述沉槽的底壁上、另一端连接在所述第一卡紧块(2)上;

窨井金属框架(8),其具有用于收纳所述井盖本体的收纳槽和与所述铰接块相配合的铰接槽,所述铰接块铰接在所述铰接槽内,所述铰接槽的内壁上开设有用于收纳所述第一卡紧块的卡紧槽(81);

所述第一卡紧块(2)上开设有用于收纳所述弹簧(21)的弹簧槽;

所述第一卡紧块(2)上开设有用于放置所述弹簧(21)的弹簧放置平台(23);

还包括弧形杆(5)和第二卡紧块(3),所述井盖本体内还开设有环形的弧形槽,所述沉槽为三个,其中所述通孔(100)贯通至任意一个沉槽,所述第一卡紧块(2)靠近井盖本体中心的一端开设有锥形的斜面(24),所述第二卡紧块(3)上开设有斜面槽(32),所述弧形杆(5)的一端开设有与所述斜面(24)相配合的第一驱动斜面、另一端开设有与所述斜面槽(32)相配合的第二驱动斜面,所述弧形杆(5)对称设置在所述第一卡紧块(2)的两侧;所述弧形杆(5)远离所述第一卡紧块(2)的端部伸入所述斜面槽(32)内,用于驱动所述第二卡紧块(3)移动,所述第二卡紧块(3)上开设有弹簧沉孔(33),所述弹簧沉孔(33)内设置有弹簧,其一端连接在所述第二卡紧块(3)上,另一端连接在所述沉槽的底壁上,所述收纳槽内开设有用于容纳所述第二卡紧块(3)的第二卡紧槽。

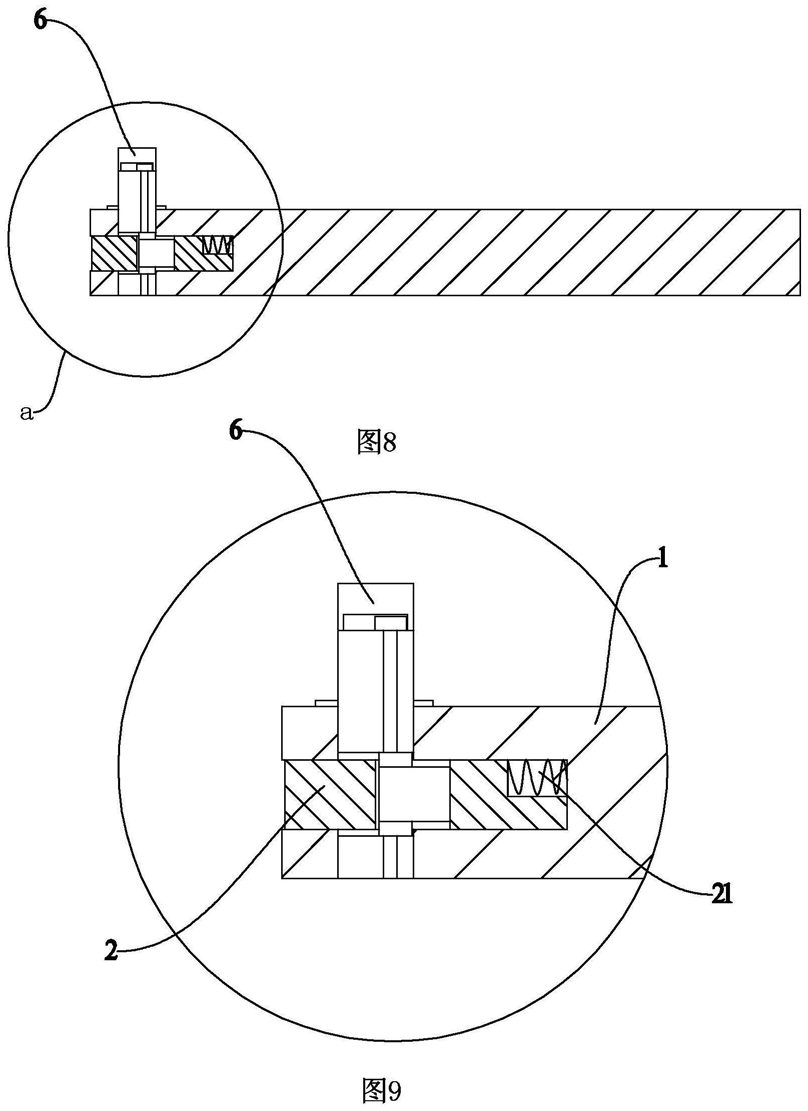

2.一种用于开启如权利要求1所述的一种防盗且便于维护的铰接窨井盖的工具,其特征在于,包括能够伸入所述通孔(100)内的打开工具组件(6),其包括上部本体(69)、下部本体(68)、可转动地设置在所述上部本体(69)上的旋转头(62)、传动齿(63)、固定连接至所述传动齿(63)的旋转轴(64)和位于所述上部本体(69)和下部本体(68)之间的推板(66),所述旋转头(62)上开设有内齿槽,其上具有与所述传动齿(63)相配合的内齿,所述旋转轴(64)与所述推板(66)偏心设置,所述推板(66)和所述旋转轴(64)配合的一侧设有螺纹,两者啮合,旋转所述旋转轴(64)带动所述推板(66)左右移动,所述上部本体(69)和所述下部本体(68)上对应地开设有用于容纳所述旋转轴(64)穿过的转轴孔。

3.根据权利要求2所述的工具,其特征在于,所述上部本体(69)上设置有定位平台(61)。

4.根据权利要求3所述的工具,其特征在于,所述定位平台(61)上开设有标记圆孔(67)。
