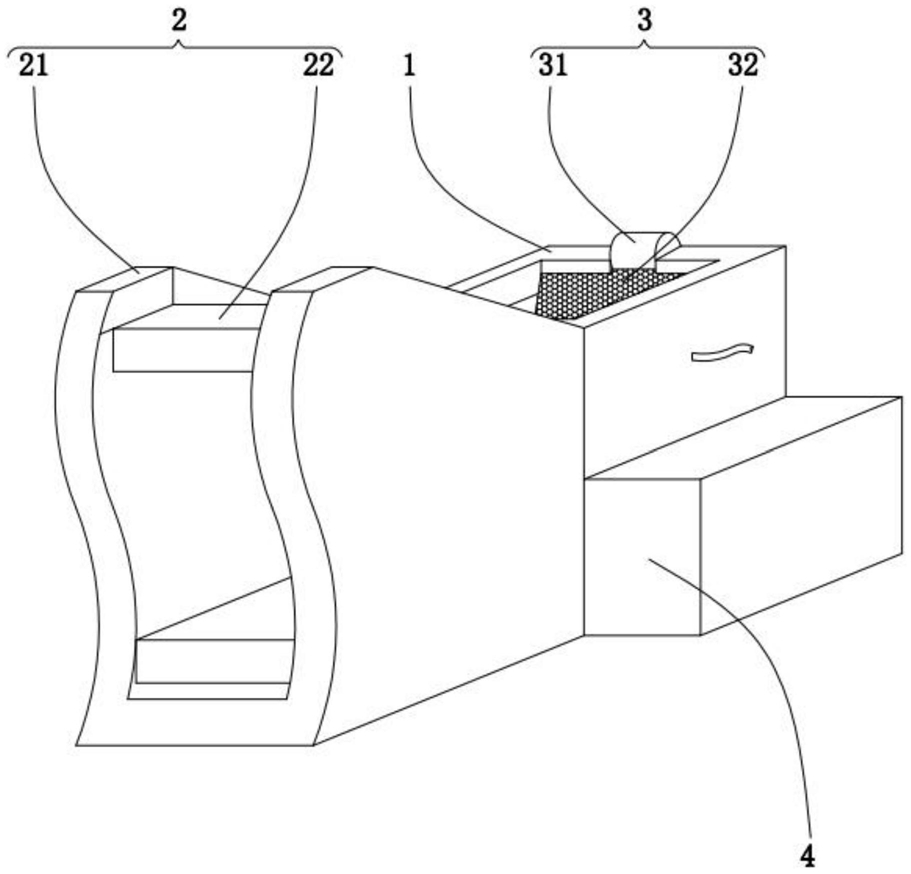

1.一种镁合金微弧氧化设备,其特征在于:包括储液壳体(1)、传送机构(2)、捞出机构(3)、收集机构(4)、氧化机构(5)、搅拌机构(6)、打开机构(7)、暂储罐(8)及连接板(9),所述储液壳体(1)的一侧连接有所述连接板(9);所述连接板(9)接触连接于所述传送机构(2);
所述储液壳体(1)的一两相对内侧壁上设有所述氧化机构(5);所述储液壳体(1)背离所述连接板(9)的一侧设有所述捞出机构(3);所述储液壳体(1)内的垂直于设有所述氧化机构(5)的相邻两侧壁上设有所述搅拌机构(6);所述储液壳体(1)的内腔底部设有所述打开机构(7);其中,所述打开机构(7)包括第四电机(71)、丝杆(72)、第一密封板(73)及第二密封板(74),所述储液壳体(1)的内腔底部开口处设有所述第一密封板(73)和所述第二密封板(74),且所述第一密封板(73)和所述第二密封板(74)之间接触卡合连接,所述第一密封板(73)和所述第二密封板(74)套接于所述丝杆(72)上,所述丝杆(72)固定套接于所述第四电机(71)上,所述第四电机(71)安装于所述储液壳体(1)内;所述储液壳体(1)的底部位于所述第一密封板(73)和所述第二密封板(74)的底部设有所述暂储罐(8);其中,所述储液壳体(1)的底部连接于所述收集机构(4),所述收集机构(4)包括收集箱(41) 、隔板(42)、第一电磁阀(43)及第二电磁阀(44),所述收集箱(41) 设于所述储液壳体(1)的底部,且所述暂储罐(8)设于所述收集箱(41) 的内部,所述暂储罐(8)的底面与所述收集箱(41) 的内腔底部之间设有所述隔板(42),且所述隔板(42)将所述收集箱(41) 的内部分割为第一容纳空腔(41a)和第二容纳空腔(41b),所述暂储罐(8)的内腔连通至所述第一容纳空腔(41a)的通道内设有所述第一电磁阀(43),所述暂储罐(8)的内腔连通至所述第二容纳空腔(41b)的通道内设有所述第二电磁阀(44);
所述传送机构(2)包括侧挡板(21)、传送带(22)、第一辊轮(23)及第一电机(24),所述传送带(22)接触连接于所述连接板(9),所述传送带(22)套接于所述第一辊轮(23)上,所述第一辊轮(23)套接于所述第一电机(24)上,所述第一电机(24)安装于所述侧挡板(21)上,所述传送带(22)卡合固定在两个侧挡板(21)之间;
所述捞出机构(3)包括第二辊轮(31)、支撑滤网(32)、第一转动柱(33)及第二电机(34),所述第二电机(34)安装于所述储液壳体(1)上背离所述连接板(9)的一侧壁的顶端,所述第二电机(34)的转轴上套接有所述第一转动柱(33)的一端,所述第一转动柱(33)的另一端转动连接于所述储液壳体(1)上,所述第一转动柱(33)上套接有所述第二辊轮(31),所述第二辊轮(31)的侧壁上连接有所述支撑滤网(32),其所述支撑滤网(32)延伸至所述储液壳体(1)的内腔中;
所述支撑滤网(32)呈顶端开口四棱台形结构,且所述支撑滤网(32)的背离所述第一辊轮(23)的一端侧壁高度低于所述连接板(9)连接于所述储液壳体(1)的高度,且所述传送带(22)的高度大于所述储液壳体(1)的顶面高度,所述连接板(9)倾斜连接于所述储液壳体(1)与所述传送带(22)之间;
所述氧化机构(5)包括第一导电板(51)和第二导电板(52),所述第一导电板(51)设于所述储液壳体(1)靠近所述连接板(9)的一侧内壁,所述第二导电板(52)设于所述储液壳体(1)上背离所述连接板(9)的一侧内壁;
所述第一导电板(51)的顶端高度低于所述连接板(9)连接于所述储液壳体(1)的高度,所述第一导电板(51)和所述第二导电板(52)的侧面积和所述储液壳体(1)的内腔侧面积相等;
所述搅拌机构(6)包括第三电机(61)、第二转动柱(62)及搅拌桨(63),所述第三电机(61)设于所述储液壳体(1)上垂直于设有所述第一导电板(51)和所述第二导电板(52)的两侧壁的相邻两侧壁上,所述第三电机(61)的转轴上套接有所述第二转动柱(62),所述第二转动柱(62)的侧壁上设有所述搅拌桨(63);
所述搅拌桨(63)设于所述储液壳体(1)的内侧壁凹槽内,且所述第二转动柱(62)的末端不突出所述储液壳体(1)的内腔侧壁,所述搅拌桨(63)设有多个,且多个搅拌桨(63)呈圆周形均匀排列于所述第二转动柱(62)的外侧壁上;
所述储液壳体(1)的内腔底部设有呈漏斗形的开口,且所述暂储罐(8)呈圆球形结构,且所述隔板(42)连接于所述暂储罐(8)的底部中心处;
通过传送机构(2)将镁合金材料传送到连接板(9)的顶端,经连接板(9)滑落到储液壳体(1)内的支撑滤网(32)上;预先在储液壳体(1)的内腔中注入特定的电解液,然后打开氧化机构(5),使镁合金材料的表面微弧氧化处理,产生一层氧化膜;然后打开捞出机构(3),利用支撑滤网(32)将处理过镁合金材料捞出并投放在下一级传送带(22)上;当储液壳体(1)内的电解质需要更换的时候,打开储液壳体(1)底部设置的打开机构(7),将原有电解质溶液放入到暂储罐(8)内,并利用收集机构(4)实现分开收集,便于分类处理,回收利用;具体的有:S1:预先将特定的电解液注入到储液壳体(1)内,然后打开第一电机(24),带动第一辊轮(23)转动,带动传送带(22)转动将镁合金物料传送到连接板(9)的顶端,利用连接板(9)将物料滑动到储液壳体(1)的内腔中设置的支撑滤网(32)内;
S2:此时,预先打开第三电机(61),利用第三电机(61)带动第二转动柱(62)转动,从而带动搅拌桨(63)转动,利用搅拌桨(63)搅拌电解质溶液,从而加速镁合金表面的微弧氧化处理速度;打开第一导电板(51)和第二导电板(52),在储液壳体(1)的两端产生正负极,使电解质溶液在镁合金材料的表面产生阳极氧化,从而产生一层致密的氧化膜;
S3:处理了一定的时间之后,打开第二电机(34),利用第二电机(34)带动第一转动柱(33)顺时针转动,从而带动第二辊轮(31)转动,将支撑滤网(32)抬起,并最终将支撑滤网(32)内的镁合金材料倒入下一级传送带(22)上;然后第一电机(24)逆时针转动,使支撑滤网(32)归位;
S4:当需要更换电解液的时候,打开第四电机(71),利用第四电机(71)带动丝杆(72)转动,从而使第一密封板(73)和第二密封板(74)发生横移,打开储液壳体(1)的内腔底部开口,使电解液流入暂储罐(8)内;
S5:当电解液流入暂储罐(8)内之后,关闭第一密封板(73)和第二密封板(74),向储液壳体(1)内重新注入新的电解液;然后打开第一电磁阀(43),使暂储罐(8)内的废电解液全部流入第一容纳空腔(41a)中;当需要再次更换电解液的时候,重新流入暂储罐(8)内,再打开第二电磁阀(44),使暂储罐(8)内的全部废电解液流入第二容纳空腔(41b)内,实现分开收集,分类回收。
