专利号: 2018105328805
申请人: 新昌县皇骐电子科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 加工水泥、黏土或石料
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

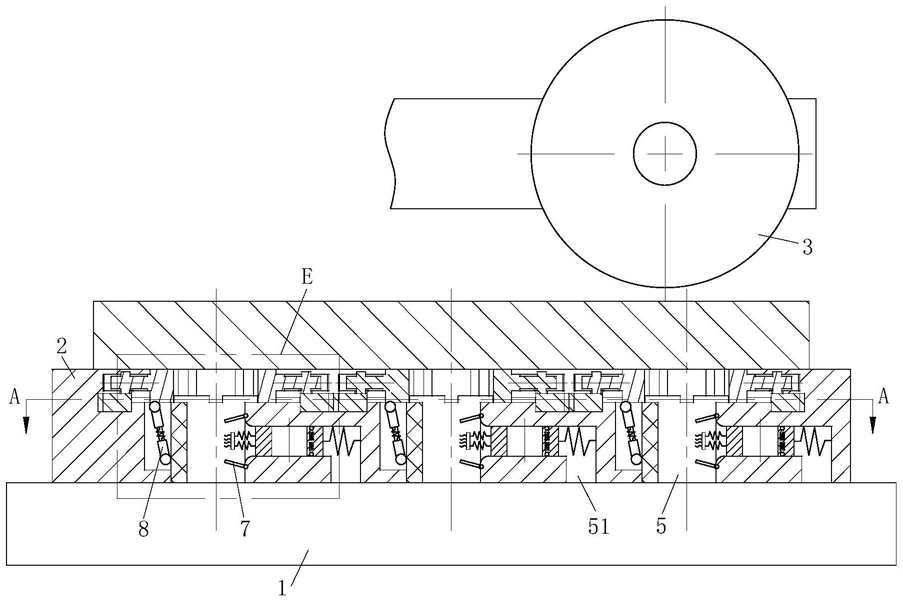

1.一种半导体晶圆划片机,包括工作台(1)、吸盘(2)、真空发生器和切割刀(3),所述工作台(1)内设有真空发生器;所述吸盘(2)安装在工作台(1)上;所述吸盘(2)用于吸附晶圆;

所述吸盘(2)上方设有切割刀(3);其特征在于:还包括调节装置(4);所述调节装置(4)安装在吸盘(2)的吸附孔(5)上,所述调节装置(4)用于调整吸附孔(5)的吸附面积;其中,所述调节装置(4)包括滑块(41)、螺母(42)、转动杆(43)、齿轮(44)和转盘(45);一组滑块(41)呈圆环状设置在吸附孔(5)外圈;所述滑块(41)一侧固连着螺母(42);所述螺母(42)旋接在转动杆(43)端头;所述转动杆(43)中部固连着齿轮(44);所述转动杆(43)底部设有与齿轮(44)相啮合的转盘(45);所述转盘(45)转动安装在吸盘(2)内部;所述转盘(45)外圈设有齿槽;所述吸盘(2)内部的转盘(45)依次啮合,其中一个转盘(45)通过电机控制转动。

2.根据权利要求1所述的一种半导体晶圆划片机,其特征在于:所述吸附孔(5)一侧设有连通孔(51);所述连通孔(51)一端与吸附孔(5)连通;所述连通孔(51)另一端与外界连通;所述连通孔(51)内滑动安装着疏通块(52);所述疏通块(52)设有与吸附孔(5)同向的一号通孔(53),所述疏通块(52)用于防止吸附孔(5)堵塞。

3.根据权利要求2所述的一种半导体晶圆划片机,其特征在于:所述疏通块(52)内设有伸缩杆(6);所述吸附孔(5)与连通孔(51)交接处的吸附孔(5)内壁上转动安装着搅动板(7);所述搅动板(7)的转轴内设有扭簧,所述疏通块(52)移至吸附孔(5)内时伸缩杆(6)能够弹出,伸缩杆(6)弹出用于挤压搅动板(7)摆动。

4.根据权利要求1所述的一种半导体晶圆划片机,其特征在于:所述滑块(41)底部设有转动安装在吸盘(2)内的伸缩板(8);所述吸附孔(5)一侧内壁内衬一层橡胶圈(54);所述滑块(41)能够推动伸缩板(8)转动,伸缩板(8)转动用于挤压橡胶圈(54)。

5.根据权利要求1所述的一种半导体晶圆划片机,其特征在于:两个滑块(41)之间固连着橡胶网(9),所述橡胶网(9)用于支撑晶圆。
