专利号: 2018105279828
申请人: 九江辅创知识产权运营有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 无轨陆用车辆
更新日期:2024-05-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

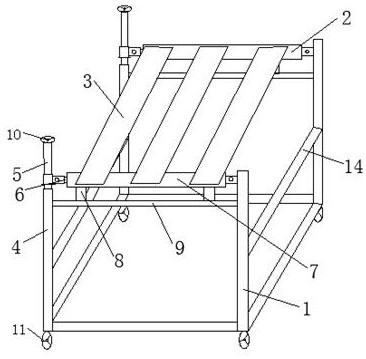

1.一种汽车零部件存放小车,其特征在于,包括四根立柱,四根立柱的下端通过连接杆连接成一个框型结构,框型结构的四个角上设置有车轮,前后两对立柱之间的立柱上方各设置有一根衡梁,衡梁之间设置有两根以上的纵梁;

衡梁包括支撑杆和滑动轨道,支撑杆的左端铰接设置在左侧的立柱上,滑动轨道的右端铰接设置在右侧的立柱上,支撑杆的右端位于滑动轨道内部且可在滑动轨道内滑动;立柱为可升降的,立柱的可升降可带动衡梁发生倾斜;

纵梁位置可调节的固定在衡梁上,衡梁上方沿衡梁轴向设置有滑轨,纵梁的下方设置有固定座,固定座可沿着滑轨滑动,滑轨的侧面上设置有长条形的固定孔,固定座上对应位置设置有螺栓孔,固定座通过螺栓固定在滑轨上。

2.根据权利要求1所述的汽车零部件存放小车,其特征在于,立柱包括第一本体和第二本体,第一本体为空心圆柱形结构,其内部上方设置有内螺纹,第二本体为与第一本体相匹配的圆柱形结构,其外部下方设置有与第一本体的内螺纹相匹配的外螺纹;第二本体上设置有支撑座,支撑座上方设置有固定座,固定座套设在第二本体上且第二本体可在固定座内上下相对运动,支撑杆铰接固定在固定座上。

3.根据权利要求2所述的汽车零部件存放小车,其特征在于,第二本体上方端部设置有手轮。

4.根据权利要求1所述的汽车零部件存放小车,其特征在于,衡梁的下方设置有支撑块和加固杆,支撑块固定设置在衡梁上,加固杆固定设置在立柱上,当衡梁处于水平位置时,支撑块抵在加固杆上。

5.根据权利要求1所述的汽车零部件存放小车,其特征在于,前后两个立柱之间各设置有一根挡杆,挡杆与纵梁平行。

6.根据权利要求1所述的汽车零部件存放小车,其特征在于,纵梁上套设有橡胶乳套。
