专利号: 2018105153529
申请人: 一诺电器有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 锁;钥匙;门窗零件;保险箱
更新日期:2025-07-08
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

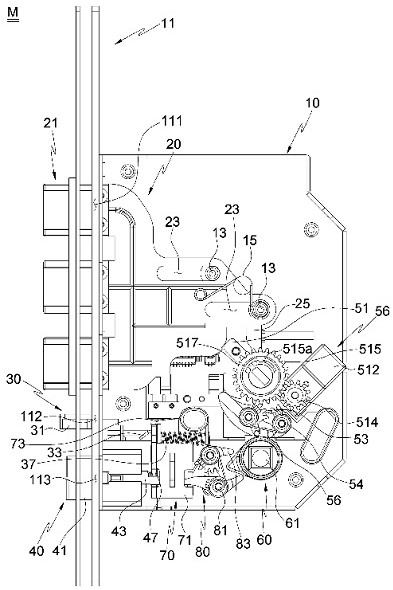

1.一种防止门栓锁死的门锁插锁,其特征在于,包括:插锁主件;

门栓,在所述插锁主件上水平方向进行移动,并完成锁紧及解锁动作;

锁舌,在所述门栓的下方,可以向所述插锁主件的外部进行伸缩;

分离器,具有门内部的手柄轴,通过旋转带动所述门栓的移动;

锁紧器,在所述插锁主件内部上下运动,防止所述锁舌进入插锁主件的内部;

锁紧解除器,通过所述分离器的旋转,上升所述锁紧器,允许所述锁舌的弹进;

所述分离器解锁门栓,并开始工作后,所述锁紧解除器开始工作,可以将锁舌弹入插锁主件上。

2.根据权利要求书1所述一种防止门栓锁死的门锁插锁,其特点在于,所述锁紧解除器,包括:设置第一卡件的第一联动件和与所述第一联动件进行啮合,并设置第二卡件的第二联动件及延长至所述第一联动件前端,设置在所述锁紧器上并插入锁紧体通孔内的上升引导件;

设置在所述分离器上的插销转动体的卡棒处在所述第一卡件和第二卡件之间,当所述分离器旋转并推动第一卡件或者第二卡件时,所述第一联动件旋转,同时,上升引导件提升所述锁紧体。

3.根据权利要求书2所述一种防止门栓锁死的门锁插锁,其特点在于,所述分离器的卡棒上有间隔区,当所述分离器旋转时,所述第一卡件或者第二卡件的端部插入所述间隔区内,而所述卡棒推动所述第一卡件或者第二卡件的中间区域,这样,门栓解锁以后,提升锁紧体。

4.根据权利要求书2或者第3所述一种防止门栓锁死的门锁插锁,其特征在于,还包括:第二弹性件,通过弹力使所述第一联动件和第二联动件回到原位置。
