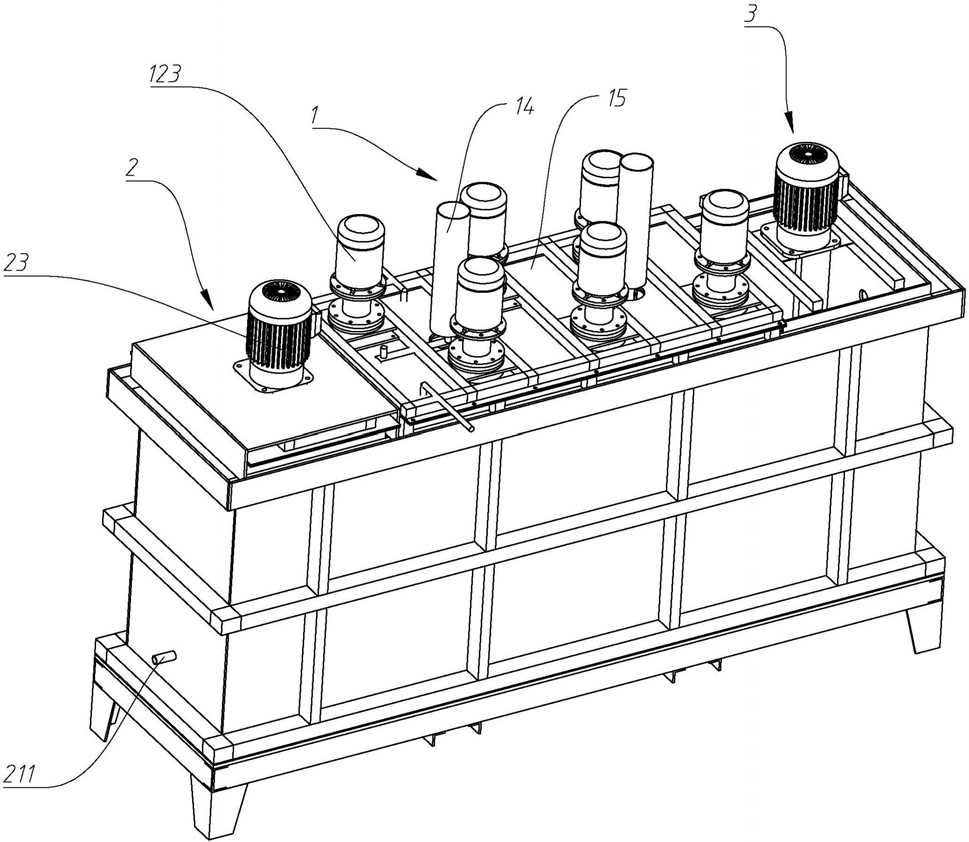

1.一种内循环式电解槽，包括电解区部，其特征在于：所述电解区部设有至少两个彼此相通的电解机构（1），所述电解机构（1）包括用于盛放污水的水槽（11）、用于使得污水循环流动的循环组件（12）、用于电解污水的电极组件（13），所述水槽（11）上端设有用于与其他水槽（11）相通的溢流孔（111）；所述循环组件（12）竖向布置，其设有加压筒（121）、驱动件（122）；驱动件（122）在加压筒（121）内驱动污水向电极组件（13）内涌动，电解完成的水在加压筒（121）作用下，又被推动向电极组件（13）内流动，在同一个电解机构（1）内反复进行电解，形成内循环式电解模式，反复多次后，电极组件（13）上方的水都能够得有效电解净化；

当污水持续涌入时，最上端已经反复电解的水从溢流孔（111）流入下一电解机构（1），再次继续循环电解，形成多级电解系统。

2.根据权利要求1所述的内循环式电解槽，其特征在于，相邻所述电解区部设有搅拌区部，所述搅拌区部设有用于搅拌污水的第一搅拌机构（2）、用于对药剂进行搅拌的第二搅拌机（3），所述第一搅拌机构（2）和第二搅拌机（3）位于电解区部的两侧。

3.根据权利要求2所述的内循环式电解槽，其特征在于，第一搅拌机构（2）、第二搅拌机（3）分别设有搅拌槽以及搅拌件（22），所述搅拌件（22）上装配有若干搅拌桨（221）。

4.根据权利要求3所述的内循环式电解槽，其特征在于，所述第一搅拌机构（2）的搅拌槽一（21）的下端部设有进水孔（211），所述第二搅拌机（3）的搅拌槽二（31）上端部设有出水孔（311）。

5.根据权利要求1所述的内循环式电解槽，其特征在于，所述加压筒（121）装配在水槽（11）中，其安装高度低于溢流孔（111）的高度，并与水槽（11）底部保持一定距离。

6.根据权利要求5所述的内循环式电解槽，其特征在于，电极组件（13）架设水槽（11）中，其底部空间与加压筒（121）的下方空间相贯通。

7.根据权利要求1-6任一项所述的内循环式电解槽，其特征在于，不同电解机构（1）的循环组件（12）和电极组件（13）错位安装，循环组件（12）与相邻电解机构（1）的电极组件（13）相对布置。

8.根据权利要求7所述的内循环式电解槽，其特征在于，所述水槽（11）上端设有盖板（15），其下端设有放水口。

9.根据权利要求8所述的内循环式电解槽，其特征在于，所述电极组件（13）上方连接一排气管（14），所述排气管（14）插设于盖板（15）上。

10.根据权利要求9所述的内循环式电解槽，其特征在于，所述驱动件（122）上端连接一旋转电机（123），下端设有若干向外伸出的浆叶（1221），所述浆叶（1221）倾斜安装在驱动件（122）上。
