专利号: 2018105121903
申请人: 白益凡
专利类型:发明专利
专利状态:已下证
专利领域: 一般车辆
更新日期:2024-04-17
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

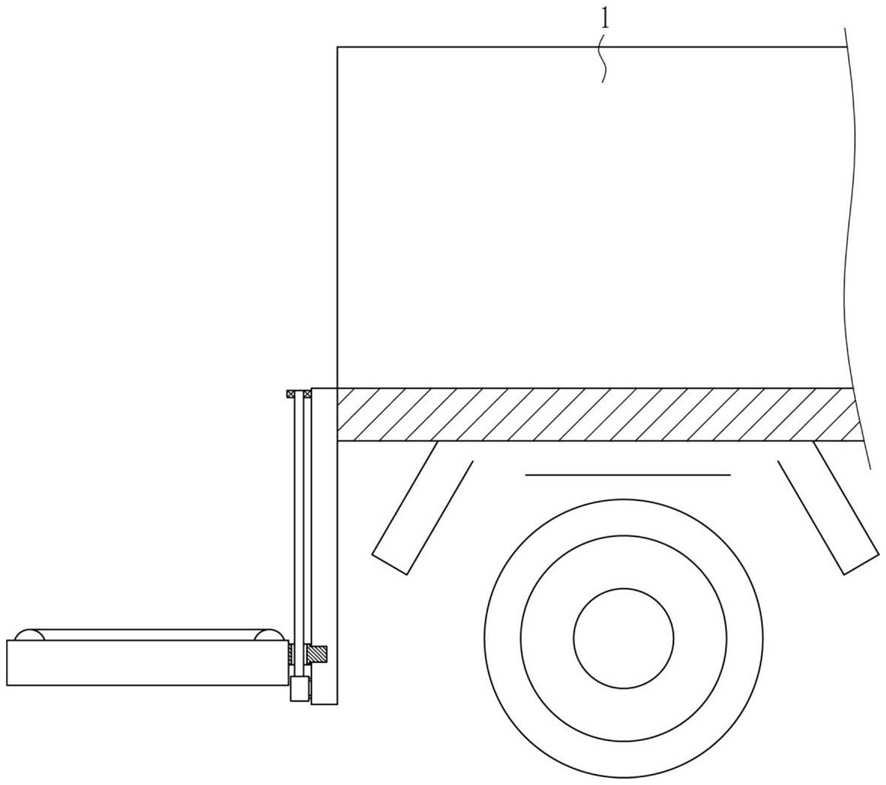

1.一种具有上货功能的皮卡车车厢,其特征在于,包括有第一滑轨、第一滑块、框架、第一轴承座、丝杆、安装杆、第一电机、第二轴承座、第三轴承座、第二转轴、第三转轴、输送轮、输送带和第二电机,车厢左侧面下部安装有第一滑轨,第一滑轨左侧面滑动式设有第一滑块,第一滑块左侧安装有框架,第一滑块上开有螺纹孔,第一滑轨左侧面上部安装有第一轴承座,第一轴承座内的轴承连接有丝杆,第一滑轨左侧面下部安装有安装杆,安装杆左端安装有第一电机,丝杆底端通过联轴器与第一电机的输出轴连接,框架左方前后两侧均嵌入式的安装有第二轴承座,框架右方前后两侧均嵌入式的安装有第三轴承座,两第二轴承座内的轴承连接有第二转轴,两第三轴承座内的轴承连接有第三转轴,第二转轴和第三转轴上均安装有输送轮,输送轮位于框架内,框架后侧左方安装有第二电机,第二电机的输出轴通过联轴器与第二转轴后端连接,两输送轮上连接有输送带。

2.根据权利要求1所述的一种具有上货功能的皮卡车车厢,其特征在于,还包括有活动板、横板、竖板、7形杆、插杆、拉手、第一弹簧,框架外左侧面上部转动式的安装有活动板,框架外左侧面下部转动式的安装有横板,横板顶部左方安装有竖板,横板顶部右方开有开槽,横板左侧中部开有导孔,导孔与开槽连通,导孔内滑动式设有插杆,插杆左端安装有拉手,拉手右侧面与横板左侧面之间连接有第一弹簧,框架外左侧面中部安装有7形杆,7形杆左侧面下部开有卡槽,卡槽位于开槽内,卡槽与插杆配合。

3.根据权利要求2所述的一种具有上货功能的皮卡车车厢,其特征在于,还包括有横杆、第二滑轨和第二滑块,车厢左侧面上部前后两方均安装有横杆,两横杆底部左方均安装有第二滑轨,框架位于两第二滑轨内,框架外左方前后两侧均安装有第二滑块,前后两第二滑块分别位于前后两第二滑轨上。

4.根据权利要求3所述的一种具有上货功能的皮卡车车厢,其特征在于,还包括有套筒、活动杆、第二弹簧和轮子,框架底部四角处均安装有套筒,套筒内均滑动式设有活动杆,活动杆顶端与套筒内顶部之间连接有第二弹簧,活动杆底端均安装有轮子。
