专利号: 2018105080744
申请人: 温州怡沃机械科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2025-04-21
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

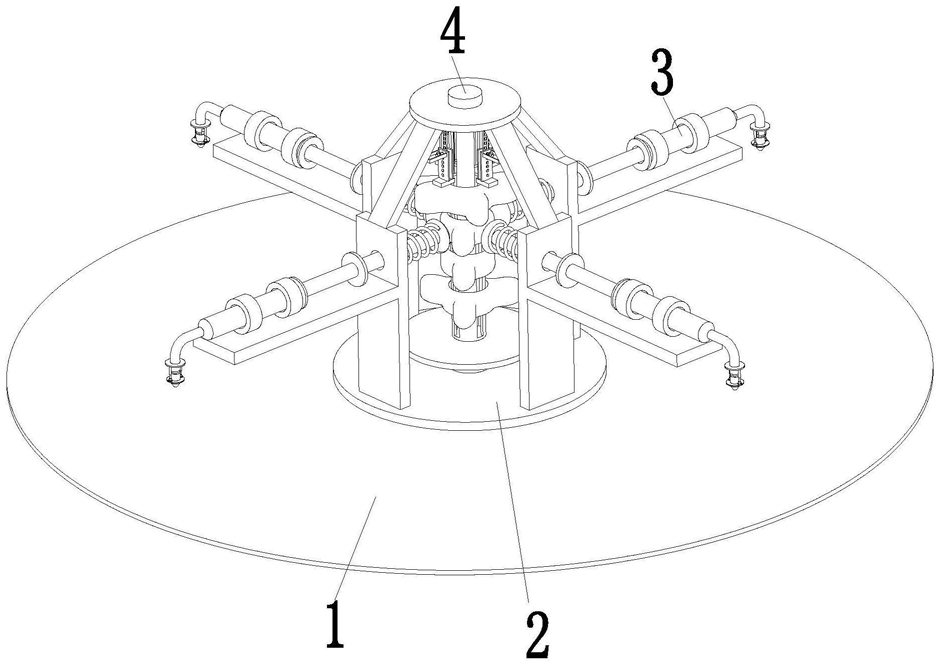

1.一种医院药剂科实验精准操作设备,包括底板(1),其特征在于:底板(1)上安装有安装架(2),安装架(2)上沿其周向方向均匀的设置有按压滑动孔,按压滑动孔内设置有按压推送装置(3),安装架(2)的中部安装有执行调节装置(4);

所述执行调节装置(4)包括通过电机座安装在安装架(2)上的执行旋转电机(41),执行旋转电机(41)的输出轴上安装有执行旋转板(42),执行旋转板(42)上安装有执行固定管(43),执行固定管(43)的上端通过轴承安装在执行转动板(44)上,执行转动板(44)安装在安装架(2)上,执行固定管(43)上沿其周向方向设置均匀设置有执行固定槽,执行固定管(43)的内壁上通过电机座安装有执行驱动电机(45),执行驱动电机(45)的输出轴上通过联轴器与执行丝杠(46)的下端相连,执行丝杠(46)的上端通过轴承安装在执行固定管(43)的内壁上,执行丝杠(46)上设置有执行移动块(47),执行移动块(47)上沿其周向方向均匀设置有执行滑动架(48),执行滑动架(48)的外壁上套设有驱动凸块(420),执行转动板(44)的下端设置有辅助滑槽(413),辅助滑槽(413)呈T字型结构,且辅助滑槽(413)内沿其周向方向均匀的设置有辅助机构(414),辅助机构(414)与执行滑动架(48)一一对应,辅助机构(414)的下端安装在执行滑动架(48)上。

2.根据权利要求1所述的一种医院药剂科实验精准操作设备,其特征在于:所述按压推送装置(3)包括通过滑动配合方式安装在按压滑动孔内的按压滑动杆(31),按压滑动杆(31)的直径小于按压滑动孔的直径,按压滑动杆(31)位于安装架(2)内侧的一端上安装有按压从动块(32),且位于安装架(2)与按压从动块(32)之间的按压滑动杆(31)上套设有按压复位弹簧(33),按压滑动杆(31)位于安装架(2)外侧的一端连接在实验针管(34)上,实验针管(34)固定在安装架(2)上,实验针管(34)上连接有推送管(35)。

3.根据权利要求1所述的一种医院药剂科实验精准操作设备,其特征在于:所述辅助机构(414)包括通过滑动配合方式安装在辅助滑槽(413)内的辅助滑杆(415),辅助滑杆(415)上从上往下均匀的设置有辅助固定孔,辅助滑杆(415)的下端通过滑动配合方式连接在辅助限位槽(416)内,辅助限位槽(416)安装在执行滑动架(48)上,辅助限位槽(416)上设置有辅助限位孔,辅助限位槽(416)的外壁上安装有辅助定位架(417),辅助定位架(417)的内壁上安装有辅助限位气缸(418),辅助限位气缸(418)的顶端通过法兰安装在辅助限位柱(419)内,辅助限位柱(419)位于辅助限位孔内,辅助限位柱(419)的直径小于辅助限位孔的直径,且辅助限位孔的直径与辅助固定孔的直径相同。

4.根据权利要求2所述的一种医院药剂科实验精准操作设备,其特征在于:所述推送管(35)包括连接在实验针管(34)上的输送管(351),输送管(351)呈L型结构,且输送管(351)的下端通过柔性密封管(352)连接有输送导引管(353),输送管(351)的外壁上套设有输送固定环(354),输送固定环(354)的下端安装有输送升降气缸(355),输送升降气缸(355)的顶端通过法兰安装在输送定位环(356)上,输送定位环(356)套设在输送导引管(353)的外壁上。

5.根据权利要求1所述的一种医院药剂科实验精准操作设备,其特征在于:所述执行滑动架(48)穿过执行固定槽,且执行滑动架(48)的宽度小于执行固定槽的宽度。

6.根据权利要求1所述的一种医院药剂科实验精准操作设备,其特征在于:所述驱动凸块(420)包括一号驱动块(49)、二号驱动块(410)、三号驱动块(411)与四号驱动块(412),且一号驱动块(49)、二号驱动块(410)、三号驱动块(411)与四号驱动块(412)为形状各不相同的凸轮结构。
