专利号: 2018105023845
申请人: 浙江商业职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 电通信技术
更新日期:2024-05-31
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

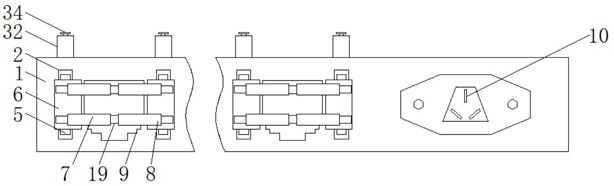

1.一种可防止网线松动的网络交换机,包括交换机本体(1),其特征在于:所述交换机本体(1)的内部开设有滑槽(2),并且滑槽(2)内壁的两侧均固定连接有竖板(3),两个所述竖板(3)相对的一侧之间滑动连接有活动块(4),并且活动块(4)的一侧固定连接有活动杆(5),所述活动杆(5)的一端贯穿交换机本体(1)并延伸至交换机本体(1)的外部,所述活动杆(5)延伸至交换机本体(1)外部的一端固定连接有固定板(6),并且两个固定板(6)的正面分别滑动连接有第一滑板(7)和第二滑板(8),所述交换机本体(1)的表面开设有接线孔(9),所述交换机本体(1)的表面且位于接线孔(9)的一侧开设有电源孔(10),所述第一滑板(7)的内部开设有第一卡槽(11),并且第一卡槽(11)内壁一侧的顶部与底部均固定连接有滑杆(12),两个所述滑杆(12)的表面均滑动连接有移动板(13),并且两个滑杆(12)的一端均固定连接有挡块(14),所述第一卡槽(11)内壁的顶部与底部均固定连接有弹簧杆(15),并且第二滑板(8)的内部开设有第二卡槽(16),所述第二卡槽(16)内壁的一侧固定连接有第一固定块(17),并且第二卡槽(16)内壁的顶部与底部之间滑动连接有移动杆(18),所述移动杆(18)表面的一侧固定连接有滑动板(19),所述滑动板(19)的一侧贯穿第一卡槽(11)并延伸至第一卡槽(11)的内部。

2.根据权利要求1所述的一种可防止网线松动的网络交换机,其特征在于:所述滑动板(19)延伸至第一卡槽(11)内部一侧的顶部与底部均开设有与弹簧杆(15)相适配的固定槽(20),所述滑杆(12)的表面且位于第一卡槽(11)内壁的一侧与移动板(13)的一侧之间固定连接有第一弹簧(21)。

3.根据权利要求1所述的一种可防止网线松动的网络交换机,其特征在于:所述移动杆(18)表面的另一侧固定连接有第二固定块(22),并且第一固定块(17)和第二固定块(22)相对一侧的顶部与底部均活动连接有连接杆(23),两个所述连接杆(23)相对的一端之间均活动连接有横板(24),并且两个连接杆(23)表面相对的一侧之间固定连接有第二弹簧(25)。

4.根据权利要求1所述的一种可防止网线松动的网络交换机,其特征在于:所述活动块(4)的一侧与滑槽(2)内壁的一侧之间固定连接有第三弹簧(26),并且活动块(4)的内部开设有活动槽(27),所述活动槽(27)内壁的底部固定连接有缓冲弹簧(28),并且缓冲弹簧(28)的顶端固定连接有挡板(29),所述挡板(29)的顶部固定连接有卡杆(30)。

5.根据权利要求1所述的一种可防止网线松动的网络交换机,其特征在于:所述交换机本体(1)的内部且位于滑槽(2)的顶部开设有滑动槽(31),并且卡杆(30)的顶端贯穿滑动槽(31)并延伸至滑动槽(31)的内部。

6.根据权利要求1所述的一种可防止网线松动的网络交换机,其特征在于:所述交换机本体(1)的顶部且位于滑动槽(31)的顶部固定连接有外壳(32),并且外壳(32)的顶部活动连接有推杆(33),所述推杆(33)的顶端贯穿外壳(32)和滑动槽(31)并延伸至滑动槽(31)的内部。

7.根据权利要求6所述的一种可防止网线松动的网络交换机,其特征在于:所述推杆(33)的顶端固定连接有手柄(34),并且外壳(32)内壁的两侧之间固定连接有长板(35),所述推杆(33)的表面与长板(35)的内部滑动连接。

8.根据权利要求6所述的一种可防止网线松动的网络交换机,其特征在于:所述推杆(33)的表面且位于外壳(32)内壁的顶部与长板(35)的顶部之间固定连接有复位弹簧(36),所述推杆(33)延伸至滑动槽(31)内部的一端固定连接有推块(37)。
