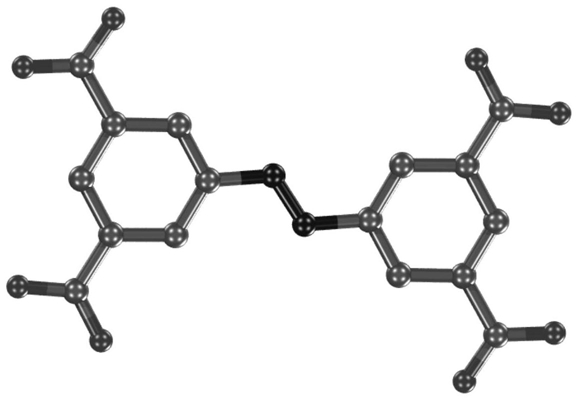

1.一种三维金属-有机骨架材料的应用，其特征在于，该三维金属-有机骨架材料的化学分子式为：[Cd2(ABTC)(H2O)2(DMA)]·4DMA，其中ABTC表示：脱去4个质子的3，3’，5，5’-偶氮苯四羧酸配体，DMA表示：N，N-二甲基乙酰胺，属于单斜晶系，空间群为P21/c，晶胞参数为α(°)＝90，β(°)＝98.6970(11)，γ(°)＝90，体积 所述三维金属-有机骨架材料作为吸附剂应用于

含碘单质的废液或废气处理方面。

2.权利要求1所述的三维金属-有机骨架材料的应用，其特征在于，所述三维金属-有机骨架材料的制备方法，包括以下步骤：S1、将0.01-0.015g的3，3’，5，5’-偶氮苯四羧酸、0.20-0.25g的Cd(NO3)2·4H2O、4-5mL的N，N-二甲基乙酰胺溶液和4-5mL的甲醇溶液混合均匀得到混合物；

S2、将混合物密封在四氟乙烯内衬的不锈钢高压釜中，然后将不锈钢高压釜放置在烘箱中，不锈钢高压釜从室温起以每小时10-15℃升温至100-110℃，混合物在100-110℃的不锈钢高压釜中持续加热96-100小时；

S3、加热完成后，不锈钢高压釜以每小时5-8℃进行降温，待不锈钢高压釜冷却到室温后，用N，N-二甲基乙酰胺反复洗涤分离出黄色晶体，并将黄色晶体在室温下干燥，得到所述的三维金属-有机骨架材料。

3.如权利要求2所述的三维金属-有机骨架材料的应用，其特征在于，所述三维金属-有机骨架材料的制备方法的步骤S1中的混合物由0.01g的3，3’，5，5’-偶氮苯四羧酸、0.20g的Cd(NO3)2·4H2O、4mL的N，N-二甲基乙酰胺溶液和4mL的甲醇溶液混合得到。

4.如权利要求2所述的三维金属-有机骨架材料的应用，其特征在于，所述三维金属-有机骨架材料的制备方法的步骤S2中不锈钢高压釜从室温开始以每小时10℃进行升温。

5.如权利要求2所述的三维金属-有机骨架材料的应用，其特征在于，所述三维金属-有机骨架材料的制备方法的步骤S3中不锈钢高压釜以每小时5℃进行降温。
