专利号: 201810471624X
申请人: 刘悦
专利类型:发明专利
专利状态:已下证
专利领域: 手动切割工具;切割;切断
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

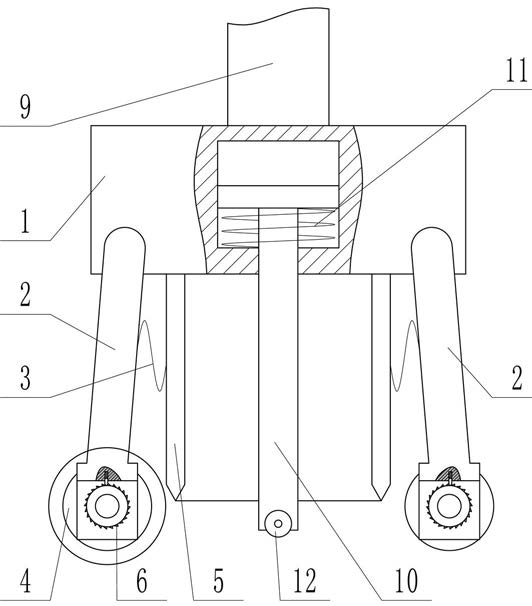

1.一种贴剂压平切割装置,其特征在于,包括可上下移动的滑块(1),滑块(1)的下端左右两侧分别铰接有可左右摆动的连杆(2),两个连杆(2)左右关于滑块(1)的竖直方向中心线对称布置,两个连杆(2)之间连接有第一弹簧(3),第一弹簧(3)处于原长时两连杆(2)处于向外倾斜的状态,两个连杆(2)的下端分别设有前后水平放置且可转动的辊轴(4),滑块(1)的下端固定有置于两个连杆(2)之间的环形切刀(5),环形切刀(5)的下端面高于辊轴(4)外圆最低点;

所述的辊轴(4)外圆设有棘齿(6),连杆(2)上设有与棘齿(6)相对应的卡销(7),卡销(7)可沿连杆(2)上下移动,卡销(7)与连杆(2)之间连接有第二弹簧(8),卡销(7)向上移动会使第二弹簧(8)压缩,卡销(7)与棘齿(6)互相配合可实现辊轴(4)的单向转动,滑块(1)向下移动会带动辊轴(4)向下移动,当辊轴(4)移动至位移最低点时滑块(1)可继续向下移动,滑块(1)继续向下移动会挤压两个连杆(2)同时向外摆动直至环形切刀(5)下端面与辊轴(4)外圆最低点置于同一平面,两个连杆(2)向外摆动可使第一弹簧(3)被拉伸,滑块(1)向上移动时两连杆(2)会在第一弹簧(3)的作用下向内摆动。

2.根据权利要求1所述的一种贴剂压平切割装置,其特征在于,所述的滑块(1)的上方连接有伸缩柱(9),伸缩柱(9)的上方连接至液压装置,液压装置可通过伸缩柱(9)带动滑块(1)上下滑动。

3.根据权利要求1所述的一种贴剂压平切割装置,其特征在于,所述的滑块(1)上连接有置于环形切刀(5)中心的支杆(10),支杆(10)可在滑块(1)上上下滑动,支杆(10)与滑块(1)之间连接有第三弹簧(11),初始状态时,支杆(10)的下端面高于辊轴(4)外圆最低点且低于环形切刀(5)的下端面。

4.根据权利要求1所述的一种贴剂压平切割装置,其特征在于,所述的每一侧的连杆(2)前后分别设有两个,每个辊轴(4)贯穿其对应侧的前后两个连杆(2),辊轴(4)为中间外圆大于两端外圆的阶梯轴结构,每个辊轴(4)的前后两端外圆上均设有棘齿(6)结构,每侧的前后两个连杆(2)上均设有与棘齿(6)配合的卡销(7)。

5.根据权利要求1所述的一种贴剂压平切割装置,其特征在于,所述的支杆(10)的下端设有滚珠(12),滚珠(12)的外圆最低点置于支杆(10)下部,滚珠(12)的外圆最低点置于环形切刀(5)的下端面和辊轴(4)外圆最低点之间。
