专利号: 2018104628395
申请人: 绍兴市寅川软件开发有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-03-14
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种防止沐浴时摔伤的方法,其特征在于:该方法包括如下步骤:

步骤一:对浴室地面进行测绘,准备施工铺料;

步骤二:对步骤一中的地面进行找平、清理;

步骤三:在步骤二的地面铺一层砂石;

步骤四:在步骤三的砂石上铺设PVC地板;

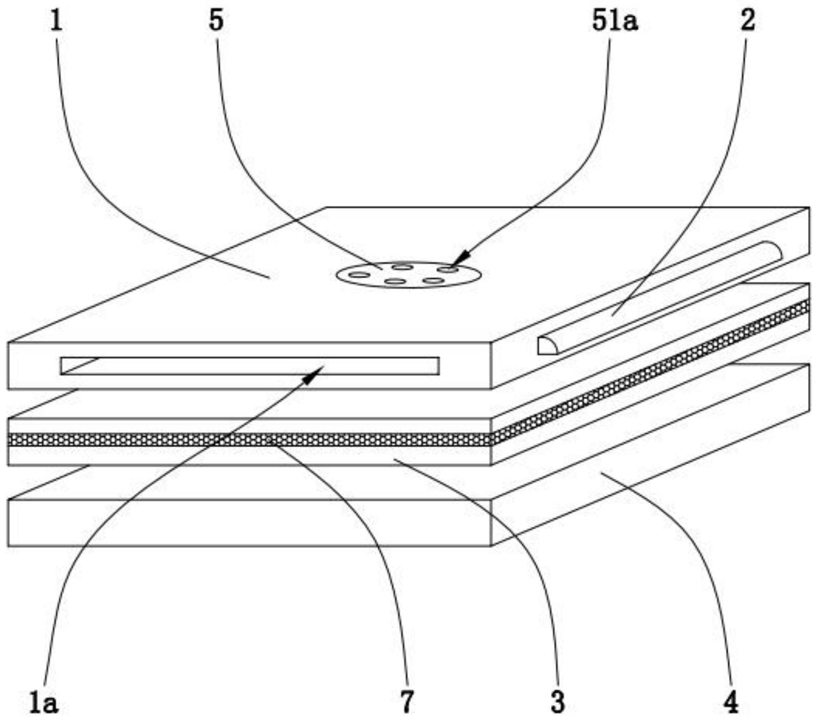

其中,该方法采用的PVC地板包括顶板(1)、拼接机构(2)、第一支撑板(3)、第二支撑板(4)、升降机构(5)、减震机构(6)及吸音板(7),所述顶板(1)的侧壁上设有所述拼接机构(2),所述拼接机构(2)包括卡块(21)及第一弹簧(22),所述卡块(21)设于所述顶板(1)的对称两侧,且所述顶板(1)的另一对称两侧壁上设有卡槽(1a),所述卡块(21)的末端连接于所述第一弹簧(22)的一端,所述第一弹簧(22)的另一端固定连接于所述顶板(1)内;所述顶板(1)的底面设有所述第一支撑板(3);其中,所述顶板(1)与所述第一支撑板(3)之间设有所述减震机构(6),所述减震机构(6)包括第一伸缩柱(61)、第二弹簧(62)、第二伸缩柱(63)、第三伸缩柱(64)、第三弹簧(65)、第四伸缩柱(66)及滚轮(67),所述第一伸缩柱(61)的一端连接于所述顶板(1)的底面,所述第一伸缩柱(61)的另一端滑动连接于所述第二伸缩柱(63)一端的滑腔中,且所述第一伸缩柱(61)与所述第二伸缩柱(63)之间通过所述第二弹簧(62)固定伸缩连接,所述第二伸缩柱(63)的另一端卡合连接于所述第一支撑板(3)上,所述第一支撑板(3)上设有转动滑槽(3a),所述第一支撑板(3)的所述转动滑槽(3a)内水平设有所述滚轮(67),所述滚轮(67)上连接有所述第四伸缩柱(66)的一端,所述第四伸缩柱(66)的另一端突出所述第一支撑板(3)上的所述转动滑槽(3a)连接于所述第三伸缩柱(64)一端的滑腔内,且所述第三伸缩柱(64)与所述第四伸缩柱(66)之间通过所述第三弹簧(65)固定伸缩连接,所述第三伸缩柱(64)的另一端固定连接于所述顶板(1)的底面;所述第一支撑板(3)的底部设有所述第二支撑板(4);其中,所述顶板(1)、所述第一支撑板(3)以及所述第二支撑板(4)之间连接有所述升降机构(5),所述升降机构(5)包括转动盘(51)、连接柱(52)、丝杆(53)、第一限位块(54)、升降块(55)、第一转动柱(56)、连接支撑杆(57)、第二转动柱(58)及第二限位块(59),所述转动盘(51)设于所述顶板(1)的顶面上,所述转动盘(51)的顶面上设有扳手插入孔(51a),所述转动盘(51)的底面连接于所述连接柱(52),所述连接柱(52)贯穿所述顶板(1)、贯入所述第一支撑板(3)卡合伸缩连接于所述丝杆(53)的一端滑腔中,且所述第一支撑板(3)和所述顶板(1)之间的连接柱(52)上转动套接有所述第一伸缩柱(61)、所述第二弹簧(62)及所述第二伸缩柱(63),所述丝杆(53)的顶端卡合连接于所述第一支撑板(3)内,所述丝杆(53)的底端贯入所述第二支撑板(4)连接于所述第一限位块(54),所述第一限位块(54)卡合转动设于所述第二支撑板(4)内,所述连接柱(52)伸缩连接于所述丝杆(53)内的部分的外侧壁设有所述第二限位块(59),所述丝杆(53)上套接有所述升降块(55),所述升降块(55)上设有所述第一转动柱(56),所述连接支撑杆(57)的一端套接于所述第一转动柱(56)上,所述连接支撑杆(57)的另一端套接于所述第二转动柱(58)上,所述第二转动柱(58)设于所述第一支撑板(3)的底面;所述第一支撑板(3)内设有所述吸音板(7)。

2.根据权利要求1所述的一种防止沐浴时摔伤的方法,其特征在于:所述顶板(1)的俯视图呈正方形结构,所述卡块(21)突出所述顶板(1)的侧壁的部分呈四分之一圆柱形结构,且所述卡块(21)背离所述第一支撑板(3)的一面为弧面,且所述卡块(21)的半径和所述顶板(1)上的所述卡槽(1a)的宽度相等,所述卡块(21)的长度和所述顶板(1)上的所述卡槽(1a)的长度相等。

3.根据权利要求1所述的一种防止沐浴时摔伤的方法,其特征在于:所述第一支撑板(3)上的所述转动滑槽(3a)的俯视图呈圆形结构,且所述第二伸缩柱(63)连接于所述第一支撑板(3)上位于所述转动滑槽(3a)的圆心处,且所述滚轮(67)以及所述第四伸缩柱(66)设有多个,多个所述滚轮(67)以及所述第四伸缩柱(66)均匀分布于所述第一支撑板(3)上的所述转动滑槽(3a)内。

4.根据权利要求1所述的一种防止沐浴时摔伤的方法,其特征在于:所述第二伸缩柱(63)的截面呈“凸”形结构,且所述第二伸缩柱(63)与所述第一支撑板(3)之间卡合转动连接。

5.根据权利要求1所述的一种防止沐浴时摔伤的方法,其特征在于:所述滚轮(67)的直径大于所述第一支撑板(3)上所述转动滑槽(3a)的宽度。

6.根据权利要求1所述的一种防止沐浴时摔伤的方法,其特征在于:所述转动盘(51)的顶面与所述顶板(1)的顶面处于同一水平面上,所述转动盘(51)的半径大于所述连接柱(52)的半径,所述第一限位块(54)呈圆柱形,且所述第一限位块(54)的半径大于所述丝杆(53)的半径。

7.根据权利要求1所述的一种防止沐浴时摔伤的方法,其特征在于:所述第二限位块(59)设有多个,所述第二限位块(59)呈三棱柱体结构,且多个所述第二限位块(59)呈星形设于所述连接柱(52)的四周。

8.根据权利要求1所述的一种防止沐浴时摔伤的方法,其特征在于:所述吸音板(7)设于所述第一支撑板(3)的侧视中点处,且所述吸音板(7)内设有多个不规则分布的通孔。
