专利号: 2018104559018
申请人: 中国矿业大学
专利类型:发明专利
专利状态:已下证
专利领域: 土层或岩石的钻进;采矿
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

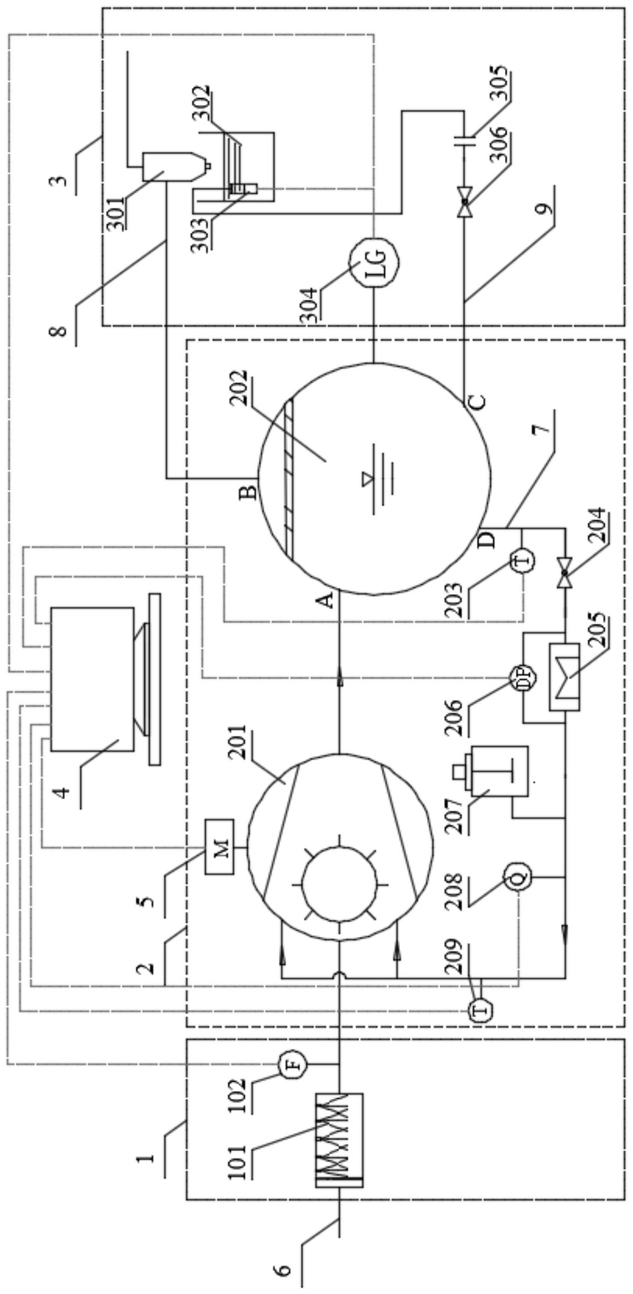

1.一种基于减阻工作液的全封闭瓦斯抽采泵节能系统,其特征在于:包括瓦斯净化系统(1)、瓦斯抽采泵工作液循环系统(2)、补液系统(3)以及监控系统;

所述的瓦斯净化系统包括旋风降尘装置(101)和粉尘浓度传感器(102),旋风降尘装置(101)和粉尘浓度传感器(102)依次安装在瓦斯抽采进气管路(6)上;

所述的瓦斯抽采泵工作液循环系统(2)包括瓦斯抽采泵(201)、气液分离器(202)、液-液换热器(205)、减阻液添加装置(207)、温度传感器I(203)、压差传感器(206)、电磁流量计(208)、温度传感器II(209)和电机参数监测仪(5),气液分离器(202)的出液口D通过瓦斯抽采泵进液管路(7)连接瓦斯抽采泵(201)的进液口,温度传感器I(203)、液-液换热器(205)、减阻液添加装置(207)、电磁流量计(208)、温度传感器II(209)依次安装在所述瓦斯抽采泵进液管路(7)上,压差传感器(206)的两个探测端分别设置在液-液换热器(205)的两端,瓦斯抽采泵(201)的排放口连接所述气液分离器(202)的入口A,瓦斯抽采泵(201)连接电机参数监测仪(5);

所述的补液系统(3)包括低阻力脱水器(301)、煤粉沉淀池(302)、潜水泵(303)、液位传感器(304)和补液连接口(305),所述气液分离器(202)的出气口B通过瓦斯抽采排气管路(8)连接低阻力脱水器(301),煤粉沉淀池(302)设置在低阻力脱水器(301)下方,潜水泵(303)设置在煤粉沉淀池(302)内,潜水泵(303)通过补液管路(9)依次连接补液连接口(305)和气液分离器(202)的回液口C,液位传感器(304)设置在气液分离器(202)中,且位于回液口C上方,液位传感器(304)与潜水泵(303)信号连接;

所述的监控系统包括上位机(4),所述的粉尘浓度传感器(102)、压差传感器(206)、电磁流量计(208)、温度传感器I(203)、温度传感器II(209)、液位传感器(304)以及电机参数监测仪(5)分别与所述上位机(4)信号连接。

2.根据权利要求1所述的一种基于减阻工作液的全封闭瓦斯抽采泵节能系统,其特征在于:所述温度传感器I(203)和所述液-液换热器(205)之间的管路上设有球阀I(204),所述球阀I(204)与所述上位机(4)信号连接。

3.根据权利要求1所述的一种基于减阻工作液的全封闭瓦斯抽采泵节能系统,其特征在于:所述补液连接口(305)和所述气液分离器(202)的回液口C之间的管路上设有球阀II(306),所述球阀II(306)与所述上位机(4)信号连接。
