专利号: 2018104512083
申请人: 乐清市城镇建设工程公司
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-05-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

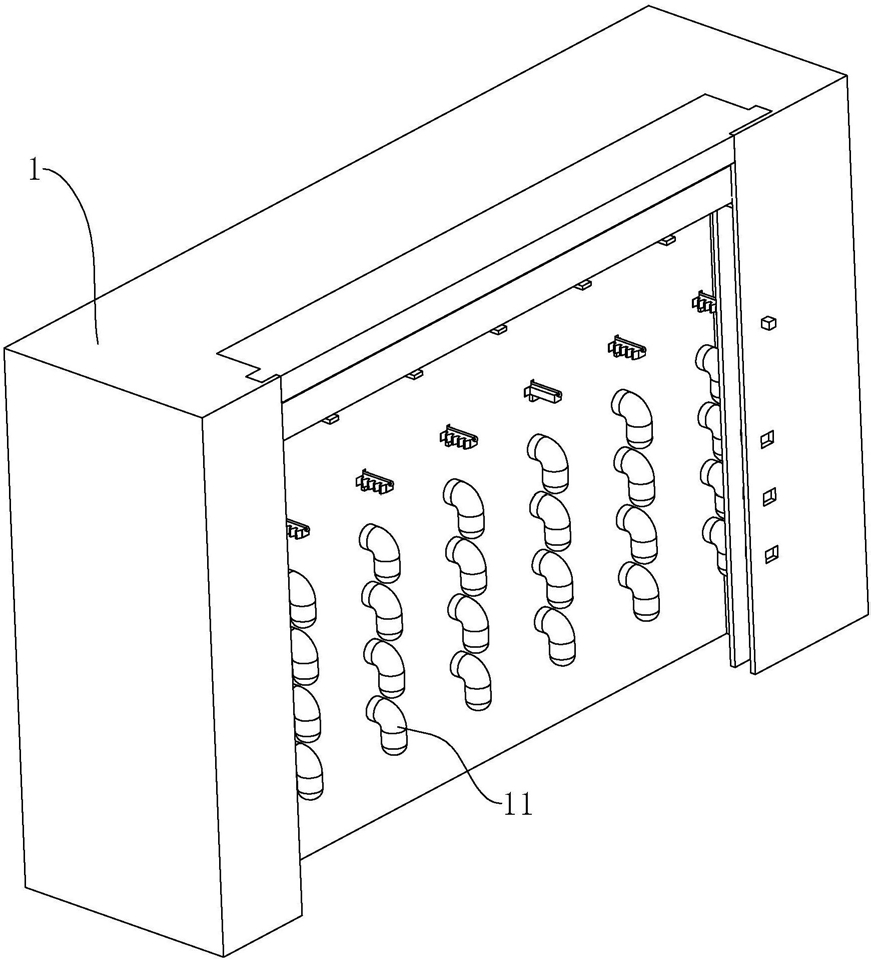

1.一种降噪工地房建筑结构,包括有墙体(1),其特征是:所述墙体(1)内开有放置槽(3),所述放置槽(3)内设置有与墙体(1)转动连接的转动杆(4),所述转动杆(4)上固定有多个第一齿轮(5),所述墙体(1)内开有与放置槽(3)连通的第一横孔(6),所述第一横孔(6)内滑设有与第一齿轮(5)啮合的第一顶杆(7),所述墙体(1)朝房间外的一侧上固定有覆盖在第一横孔(6)的开口上的隔音毡(11),所述墙体(1)上滑设有用于驱动转动杆(4)转动的驱动端(10)。

2.根据权利要求1所述的一种降噪工地房建筑结构,其特征是:所述驱动端(10)包括有与转动杆(4)固定的主动齿轮(14)以及啮合于主动齿轮(14)的驱动杆(12),所述墙体(1)上开有供驱动杆(12)放置并滑动的驱动孔(13)。

3.根据权利要求2所述的一种降噪工地房建筑结构,其特征是:所述墙体(1)上开有第二横孔(8),所述墙体(1)朝内的一侧固定有覆盖在第二横孔(8)的开口上的隔音毡(11),所述第二横孔(8)内滑设有与第一齿轮(5)啮合的第二顶杆(9)。

4.根据权利要求3所述的一种降噪工地房建筑结构,其特征是:所述转动杆(4)设有多个,多个所述转动杆(4)上均设有多个所述第一齿轮(5),所述驱动端(10)与所述转动杆(4)一一对应设置。

5.根据权利要求4所述的一种降噪工地房建筑结构,其特征是:所述墙体(1)上转动连接有稳定杆(25),所述稳定杆(25)上收卷有隔音布(26),所述隔音布(26)远离稳定杆(25)的一端固定有下移杆(27),所述驱动杆(12)上固定有拉绳(17),所述拉绳(17)远离驱动杆(12)的一端上固定有滑设于墙体(1)并用于阻止下移杆(27)移动的限位杆(20)。

6.根据权利要求5所述的一种降噪工地房建筑结构,其特征是:所述隔音布(26)上固定有吸音棉(28)。

7.根据权利要求5所述的一种降噪工地房建筑结构,其特征是:所述下移杆(27)滑设于墙体(1),多个所述驱动杆(12)中至少有一个位于下移杆(27)的一侧以避免在拉动驱动杆(12)时被下移杆(27)砸中。

8.根据权利要求1所述的一种降噪工地房建筑结构,其特征是:所述放置槽(3)内设置有弯折的铁丝网(29),所述铁丝网(29)上设有吸音棉(28)。
