专利号: 2018104383580
申请人: 湖州达立智能设备制造有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 织物等的处理;洗涤;其他类不包括的柔性材料
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

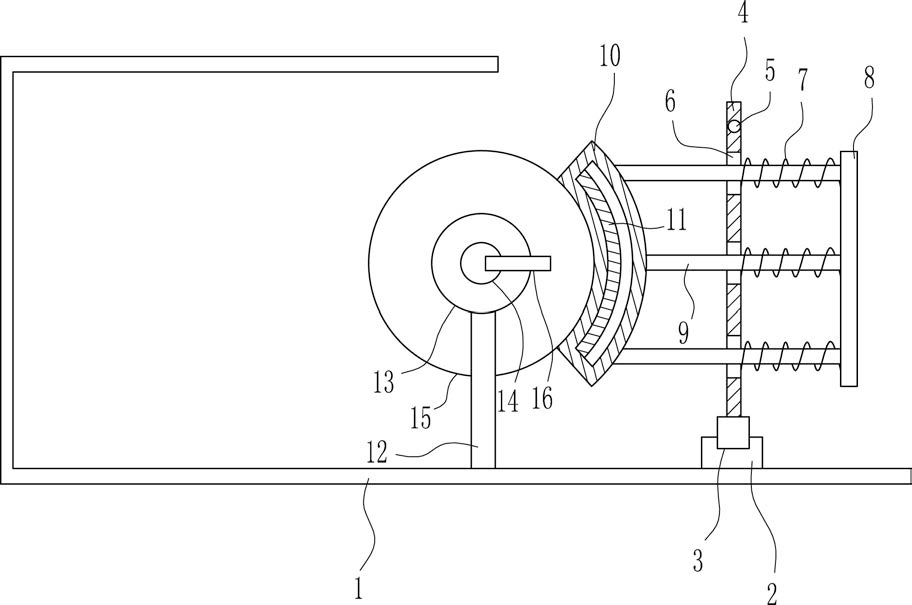

1.一种服装生产用布料旋转式熨平设备,其特征在于,包括有安装框、第一滑轨、第一滑块、第一移动板、第一握杆、第一弹簧、第二移动板、移动杆、弧形空心导热板、加热板、第一安装杆、第一轴承座、第一转杆、滚筒和转把,安装框内底部左侧连接有第一滑轨,第一滑轨上滑动式连接有第一滑块,第一滑块的顶部连接有第一移动板,第一移动板的前壁上部连接有第一握杆,第一移动板上均匀开有通孔,第一移动板的右侧均匀连接有第一弹簧,第一弹簧位于通孔的右侧,第一弹簧的右端连接有第二移动板,第二移动板的左侧均匀连接有移动杆,移动杆穿过第一弹簧和通孔,移动杆的左端连接有弧形空心导热板,弧形空心导热板内连接有加热板,安装框内底部中间前后两部均连接有第一安装杆,第一安装杆上均连接有第一轴承座,前后两侧的第一轴承座上安装有第一转杆,第一转杆的中部连接有滚筒,弧形空心导热板左壁与滚筒外壁接触,第一转杆的前端连接有转把;还包括有第一杆安装座、摆动杆、第二弹簧、卡杆、第二握杆和第一齿轮,安装框内顶部右侧连接有第一杆安装座,第一杆安装座上转动式连接有摆动杆,摆动杆的右侧上部与安装框内顶部右侧之间连接有第二弹簧,摆动杆的右侧后部连接有卡杆,卡杆的前壁连接有第二握杆,第一转杆的前侧连接有第一齿轮,第一齿轮位于滚筒与前侧的第一轴承座之间,卡杆位于第一齿轮上方。

2.根据权利要求1所述的一种服装生产用布料旋转式熨平设备,其特征在于,还包括有第二安装座、摆动板、滑轴、环形板、回形框、第二安装杆、减速电机、凸轮、扇形齿轮和弧形板,安装框内左壁中上部连接有第二安装座,第二安装座上转动式连接有摆动板,摆动板的前壁连接有滑轴,安装框内底部左侧连接有第二安装杆,第二安装杆的顶端连接有减速电机,减速电机的后侧连接有凸轮,凸轮的外侧设有回形框,回形框内壁与凸轮的外壁接触,回形框的左侧连接有环形板,滑轴位于环形板内,滑轴与环形板配合,环形板的右侧连接有扇形齿轮,扇形齿轮位于第一齿轮的左侧,扇形齿轮与第一齿轮啮合,扇形齿轮的前壁上部连接有弧形板,弧形板与摆动杆的左壁下部接触。

3.根据权利要求2所述的一种服装生产用布料旋转式熨平设备,其特征在于,还包括有第二滑轨、第二滑块和安装板,安装框内底部右侧连接有两个第二滑轨,第一滑轨位于左右两侧的第二滑轨之间,第二滑轨上滑动式连接有第二滑块,第二滑块的顶部连接有安装板,左右两侧的安装板内侧均与第一移动板下部连接,弧形空心导热板底部和第二移动板底部均与安装板的顶部接触。

4.根据权利要求3所述的一种服装生产用布料旋转式熨平设备,其特征在于,还包括有第一导向轮、第二导向轮、钢丝绳、安装块和第三弹簧,安装框内底部左侧连接有第一导向轮,安装框内底部右侧连接有第二导向轮,第二导向轮位于左侧的第二滑轨和第一滑轨之间,环形板的底部右侧连接有钢丝绳,钢丝绳绕过第一导向轮和第二导向轮,钢丝绳的右端与第一滑块的前壁连接,安装框内底部左侧的后部连接有两个安装块,左右两侧的安装块位于第二滑轨的外侧,安装块与第二滑块后壁之间连接有第三弹簧。
