专利号: 2018104203319
申请人: 中国矿业大学
专利类型:发明专利
专利状态:已下证
专利领域: 土层或岩石的钻进;采矿
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

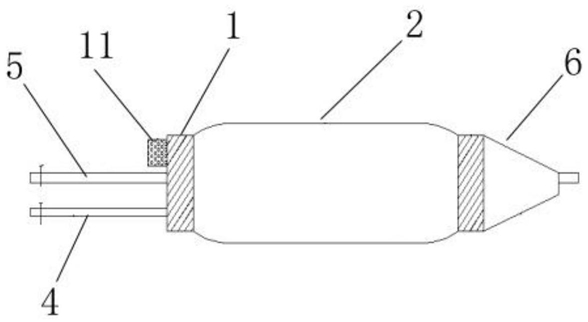

1.一种井下深孔松动爆破注水一体化封孔装置,其特征在于,包括胶囊堵头、外胶囊、内胶囊、胶囊注水管、钻孔注水管、锥形堵头,其中,外胶囊和内胶囊的两端分别固定在胶囊堵头和锥形堵头上,胶囊堵头、锥形堵头、外胶囊和内胶囊组成封闭的空心圆柱形腔体;

胶囊堵头中部具有第一孔位,锥形堵头中部具有第二孔位,内胶囊的中部为空心管路,空心管路的两端分别与第一孔位和第二孔位相对应;

钻孔注水管穿过空心圆柱形腔体,且钻孔注水管的两端分别穿过胶囊堵头和锥形堵头的顶端,钻孔注水管位于空心圆柱形腔体内的部分可伸缩的缠绕在内胶囊的外侧;

胶囊注水管穿过胶囊堵头伸入空心圆柱形腔体内。

2.根据权利要求1所述的一种井下深孔松动爆破注水一体化封孔装置,其特征在于,所述外胶囊和所述内胶囊均由胶囊外套、钢丝层和胶囊内胆组成,钢丝层位于胶囊外套和胶囊内胆之间,两层胶囊外套分别位于外胶囊外层和内胶囊内层。

3.根据权利要求1所述的一种井下深孔松动爆破注水一体化封孔装置,其特征在于,所述胶囊注水管上装有第一阀门,所述钻孔注水管上装有第二阀门,第一阀门和第二阀门均在所述胶囊堵头外侧。

4.根据权利要求3所述的一种井下深孔松动爆破注水一体化封孔装置,其特征在于,所述第一阀门与所述胶囊注水管可拆卸连接。

5.根据权利要求3所述的一种井下深孔松动爆破注水一体化封孔装置,其特征在于,所述第二阀门与所述钻孔注水管可拆卸连接。

6.根据权利要求1所述的一种井下深孔松动爆破注水一体化封孔装置,其特征在于,所述胶囊堵头外侧固定有助推器。

7.根据权利要求1所述的一种井下深孔松动爆破注水一体化封孔装置,其特征在于,还包括炮线管,炮线管穿过所述空心管路并伸出到所述胶囊堵头外侧。

8.根据权利要求7所述的一种井下深孔松动爆破注水一体化封孔装置,其特征在于,所述炮线管伸出到所述胶囊堵头外侧的部分装有第三阀门。

9.根据权利要求8所述的一种井下深孔松动爆破注水一体化封孔装置,其特征在于,所述第三阀门与所述炮线管可拆卸连接。

10.根据权利要求7、8或9所述的一种井下深孔松动爆破注水一体化封孔装置,其特征在于,所述炮线管为钢管。
