1.一种BaB8O11(OH)4纳米片/SiO2复合阻燃剂的制备方法，其特征在于：

(1)将去离子水与无水乙醇混合后用氨水调节pH至8～9，然后加热至60～80℃，逐滴加入正硅酸乙酯，恒温搅拌3～6小时，得到SiO2白色胶体；

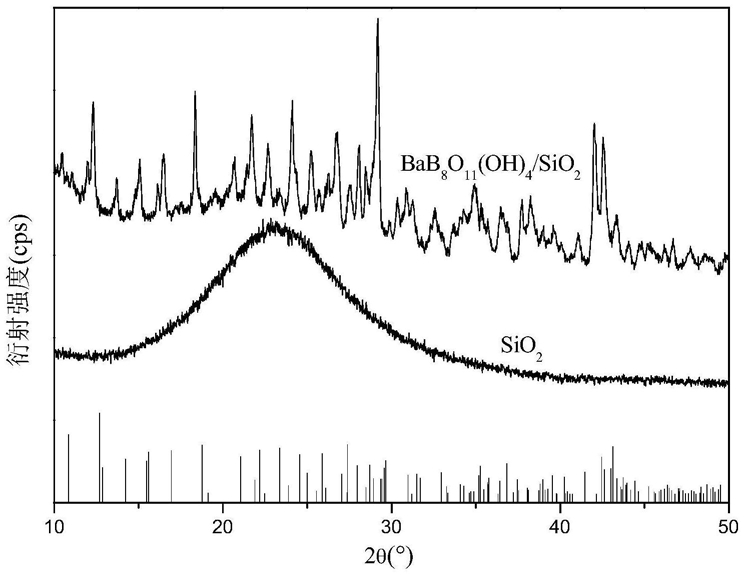

(2)按照钡元素与硼元素的摩尔比为1:5～20，将Ba(NO3)2、(NH4)2B10O16.8H2O加入去离子水中，搅拌均匀，然后加入SiO2白色胶体，在密闭条件下140～200℃反应12～36小时，将反应产物依次用60～80℃蒸馏水、乙醇洗涤后干燥，得到BaB8O11(OH)4纳米片/SiO2复合阻燃剂。

2.根据权利要求1所述的BaB8O11(OH)4纳米片/SiO2复合阻燃剂的制备方法，其特征在于：步骤(1)中，所述正硅酸乙酯与去离子水、无水乙醇的体积比为1:0.5～1.2:5～20。

3.根据权利要求1所述的BaB8O11(OH)4纳米片/SiO2复合阻燃剂的制备方法，其特征在于：步骤(1)中，所述正硅酸乙酯与去离子水、无水乙醇的体积比为1:0.5～1.2:10～15。

4.根据权利要求1所述的BaB8O11(OH)4纳米片/SiO2复合阻燃剂的制备方法，其特征在于：步骤(2)中，所述Ba(NO3)2与SiO2白色胶体的质量-体积比为1g:7～12mL。

5.根据权利要求1或4所述的BaB8O11(OH)4纳米片/SiO2复合阻燃剂的制备方法，其特征在于：步骤(2)中，在密闭条件下160～180℃反应18～24小时。

6.根据权利要求5所述的BaB8O11(OH)4纳米片/SiO2复合阻燃剂的制备方法，其特征在于：步骤(2)中，所述钡元素与硼元素的摩尔比为1:10～17。

7.权利要求1的方法制备的BaB8O11(OH)4纳米片/SiO2复合阻燃剂。
